Abordagem Direta ao Problema
Desgaste de entalhes internos “invisível e impreciso de medir”, com perdas de qualidade difíceis de controlar

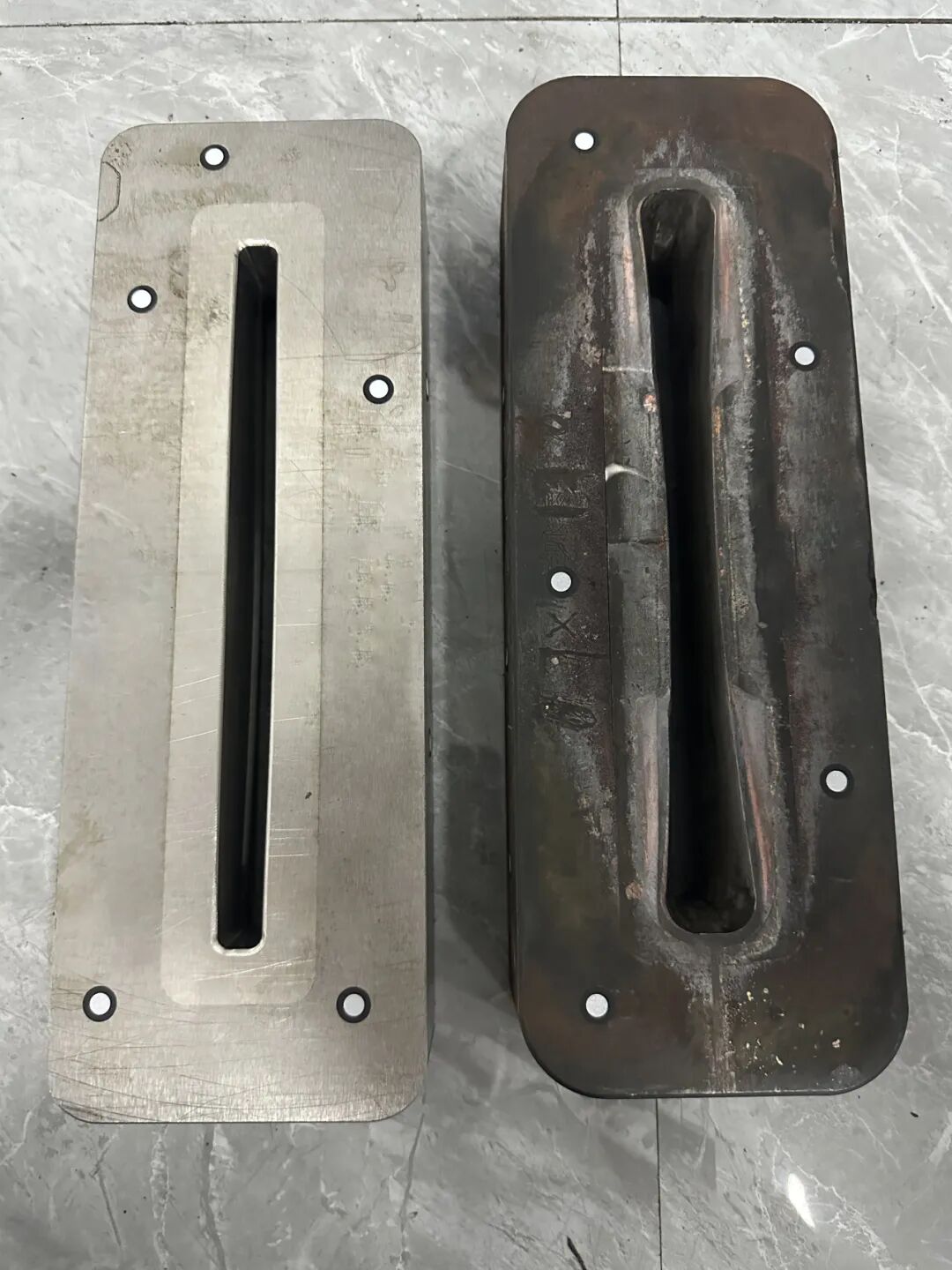

Durante o processo de produção prolongado em alta temperatura e alta pressão das matrizes de extrusão de placas de resfriamento de geladeiras, o ângulo dos entalhes na zona de trabalho da cavidade aumenta gradualmente devido ao arraste do fluxo de metal. Quando o desvio do ângulo é excessivo, os produtos de placa de resfriamento apresentam desvio dimensional fora da tolerância, má montagem e até mesmo descarte em lote.
O problema é que a cavidade desse tipo de matriz é profunda e estreita, com estrutura complexa, e as pontas de medição de instrumentos de medição convencionais como paquímetros, calibradores de folga e paquímetros de profundidade não conseguem acessar o interior de forma alguma. Os métodos de inspeção tradicionais se tornam completamente ineficazes, e os engenheiros só podem depender de “julgamento empírico” ou “feedback de teste de matriz” para avaliar indiretamente o grau de desgaste, muitas vezes detectando o problema apenas quando os produtos já estão fora de especificação. O reparo da matriz só pode ser feito por tentativa e erro repetida, com custos elevados e baixa eficiência.
Solução
AlphaScan: dados de áreas cegas de medição claros à primeira vista

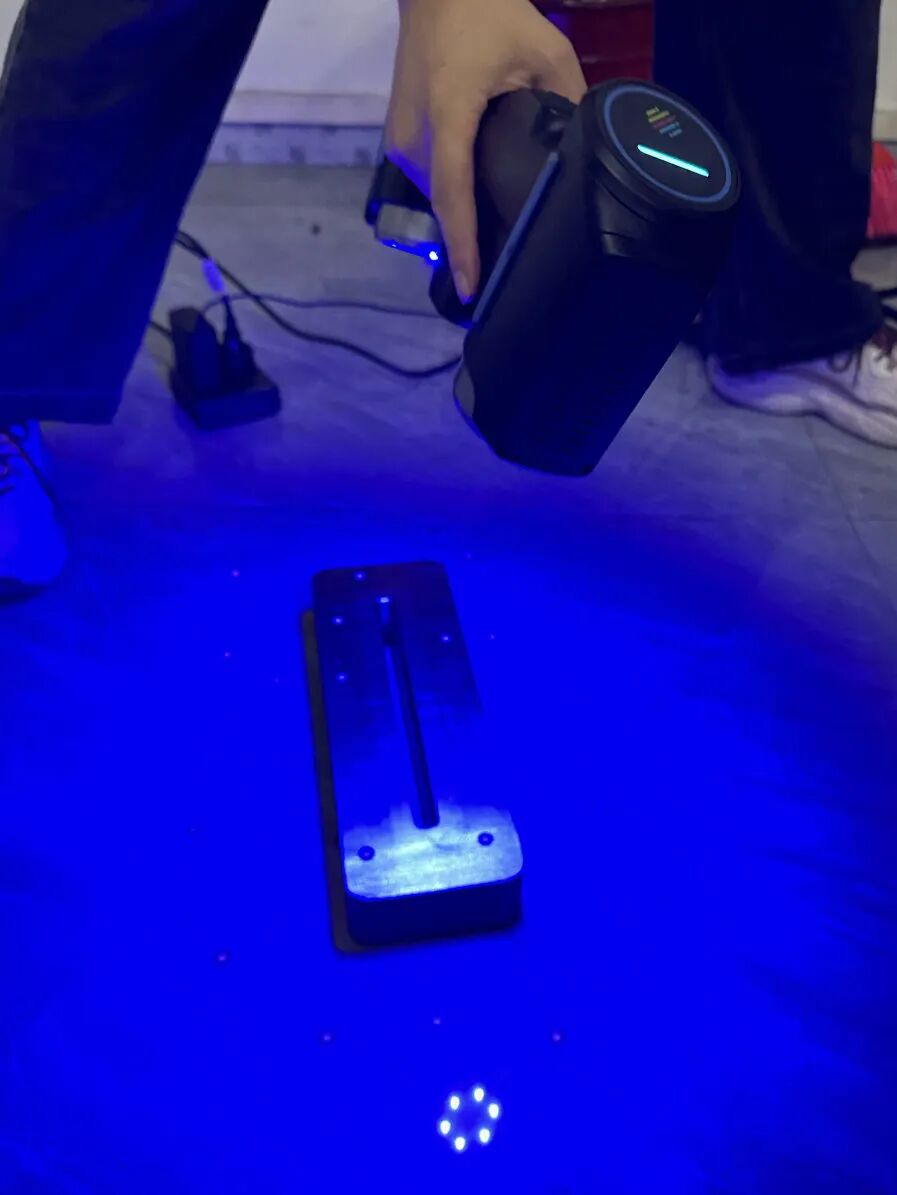

O scanner 3D portátil de nível metrológico com IA AlphaScan da INSVISION possui precisão de nível metrológico industrial de até 0,020 mm. Com 26 feixes de laser azul cruzado e modo de varredura de linha única para furos profundos, ele consegue capturar facilmente dados de nuvem de pontos 3D completos dentro de cavidades profundas e fendas estreitas, mesmo em superfícies de alta reflexão como aço para matrizes.

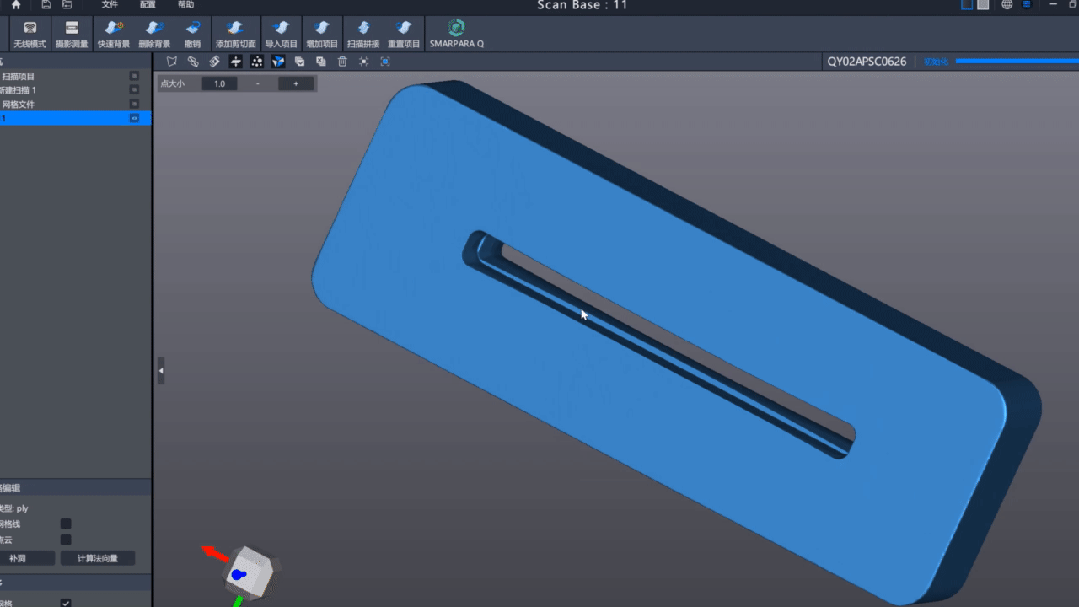

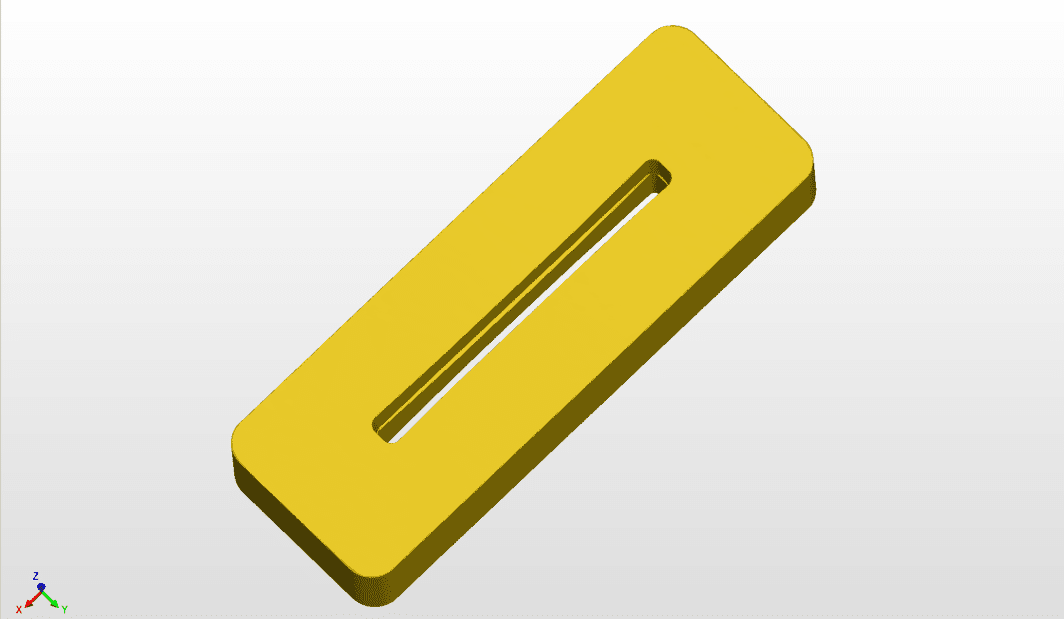

Os dados de varredura são alinhados automaticamente com o modelo CAD original da matriz ou o modelo de referência histórico. O reparo direcionado da matriz é realizado com base na localização do desgaste e no valor do desvio marcados no mapa de cores. Após o reparo, é realizada uma nova varredura para revalidação, confirmando que a precisão retorna à faixa de tolerância, formando um ciclo digital fechado de “inspeção – reparo – validação”. Todo o processo de inspeção é não contato e não danifica a peça. Os engenheiros podem trabalhar diretamente ao lado da linha de produção, a varredura completa de uma única matriz leva apenas alguns minutos, sem necessidade de transporte, o que melhora significativamente a eficiência da inspeção no local.
Valor Central
Quantificação, aumento de eficiência e rastreabilidade
Quantificação precisa: a precisão em nível de micrômetro transforma a variação do ângulo dos entalhes de “impossível de definir” para “precisamente mensurável”, fornecendo base para o reparo da matriz;
Aumento de eficiência: a inspeção de toda a superfície é concluída em poucos minutos, o número de retrabalhos no reparo da matriz é reduzido significativamente, e a eficiência geral de inspeção aumenta várias vezes;
Rastreabilidade de dados: os dados de cada varredura podem ser arquivados livremente, criando um arquivo digital da matriz, fornecendo suporte de dados sólido para manutenção preventiva e avaliação da vida útil da matriz.
Quando o desgaste interno que os instrumentos de medição tradicionais “não conseguem alcançar” se torna um gargalo de qualidade, o AlphaScan torna cada entalhe e cada variação de ângulo claramente identificáveis e precisamente controláveis. Passar de operações guiadas por experiência para guiadas por dados é exatamente a direção da evolução da inspeção de matrizes de precisão.
O scanner 3D AlphaScan da INSVISION impulsiona a inspeção precisa na indústria de transformação. Caso necessite de parâmetros técnicos ou demonstração no local, entre em contato conosco.
