Analisi dei punti critici L'usura delle incisioni interne è “invisibile e impossibile da misurare con precisione”, con perdite di qualità difficili da
Analisi dei punti critici
L’usura delle incisioni interne è “invisibile e impossibile da misurare con precisione”, con perdite di qualità difficili da controllare

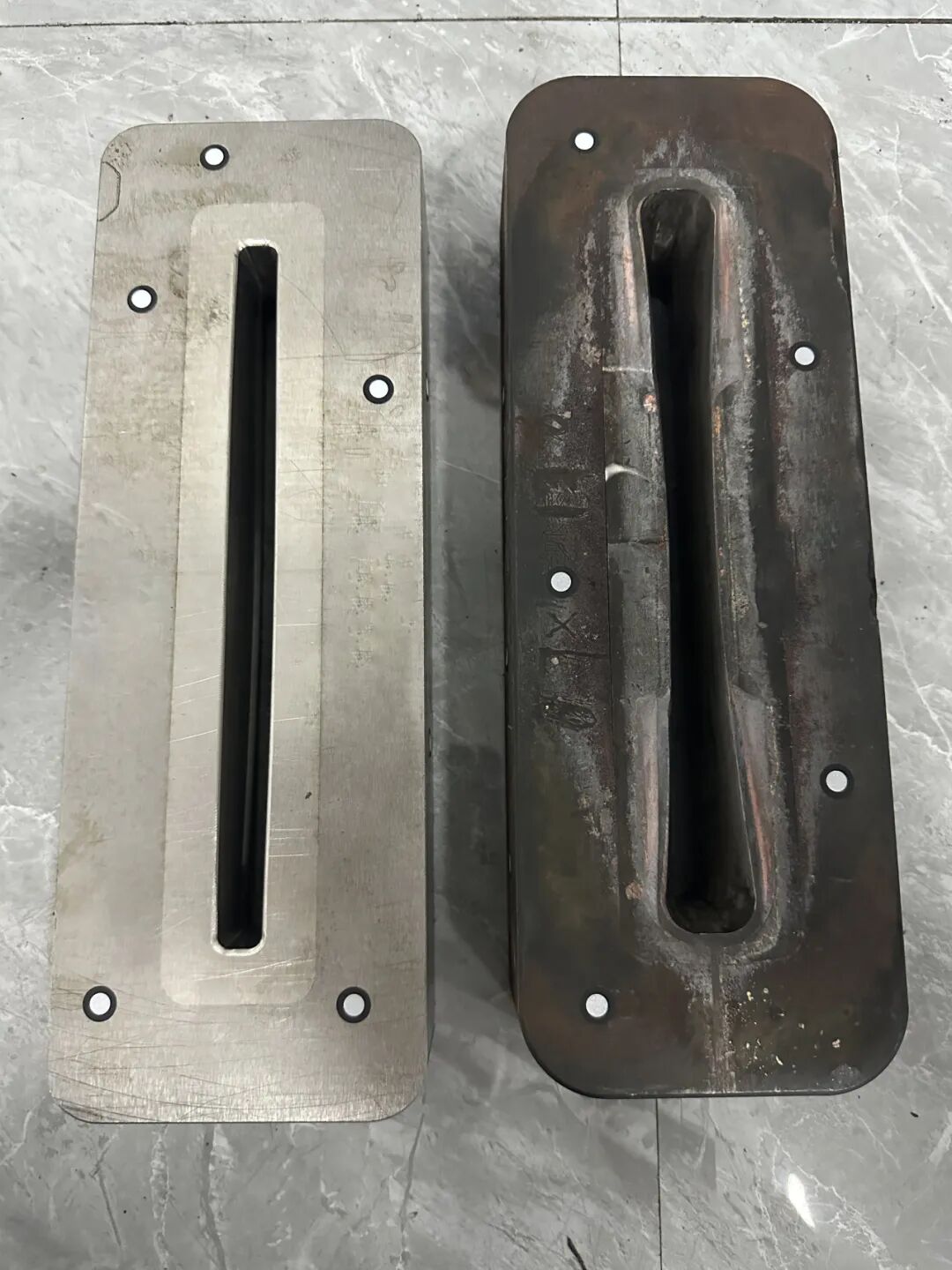

Durante la produzione prolungata ad alte temperature e pressioni degli stampi di estrusione per piastre di raffreddamento di frigoriferi, l’angolo delle incisioni nella zona della fascia di lavoro della cavità aumenta gradualmente a causa dell’erosione causata dal flusso metallico. Quando la deviazione angolare è eccessiva, le piastre di raffreddamento prodotte presentano scostamenti dimensionali fuori tolleranza, difetti di montaggio o addirittura scarti in serie.
Il problema è che le cavità di questi stampi sono profonde e strette, con una struttura complessa: le punte di misura di strumenti tradizionali come calibri, spessimetri e calibri di profondità non possono penetrare all’interno in alcun modo. I metodi di controllo tradizionali sono completamente inefficaci: gli ingegneri devono affidarsi al “giudizio basato sull’esperienza” o al “feedback delle prove di stampaggio” per valutare indirettamente il grado di usura, spesso scoprendo il problema solo quando i prodotti non sono conformi. La riparazione degli stampi avviene quindi per tentativi ripetuti, con costi elevati e bassa efficienza.
Soluzione proposta
AlphaScan: rende i dati delle “aree cieche” immediatamente chiari

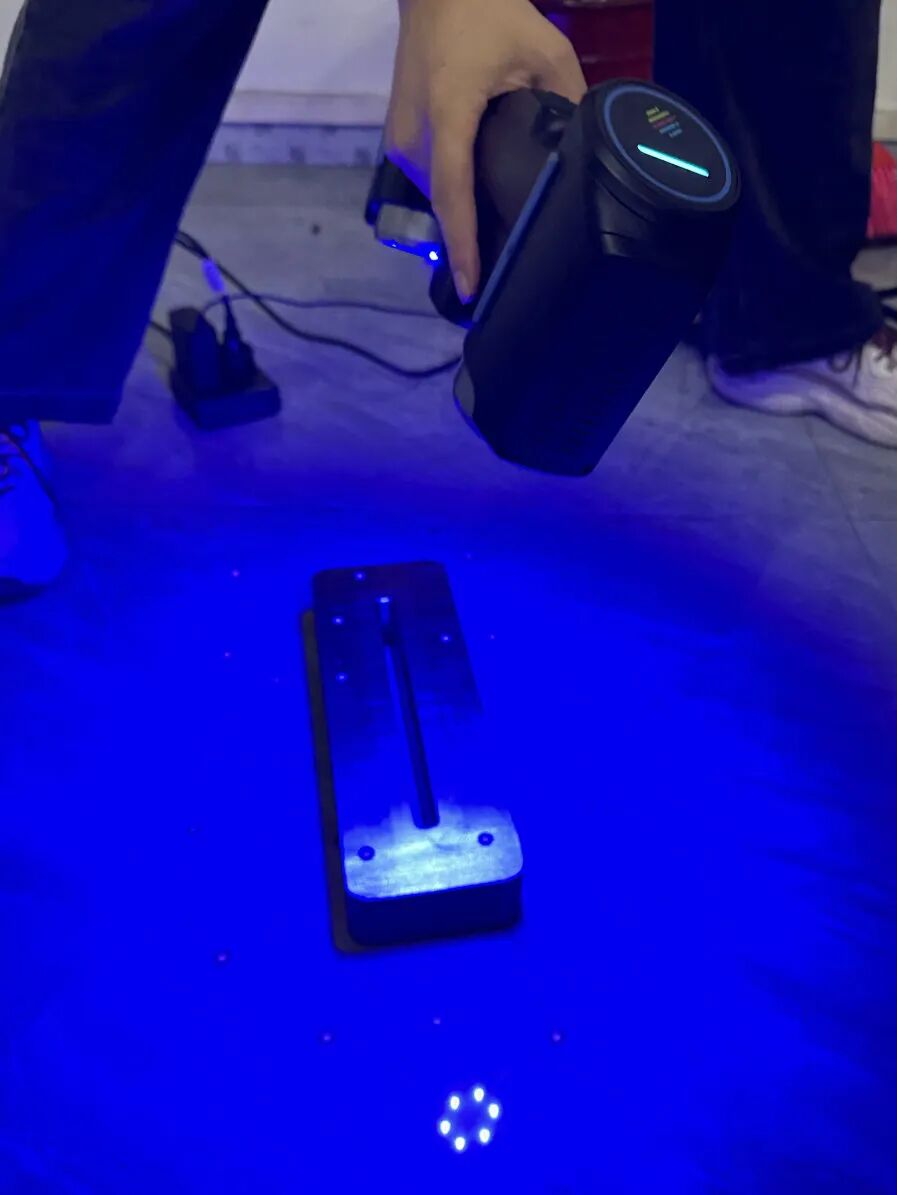

Lo scanner 3D portatile metrologico AI AlphaScan di INSVISION raggiunge una precisione metrologica industriale di 0,020 mm. Grazie a 26 fasci di laser blu incrociati e alla modalità di scansione a linea singola per fori profondi, è in grado di acquisire facilmente dati di nuvole di punti 3D complete all’interno di cavità profonde e fessure strette, anche su superfici ad alta riflessività come l’acciaio per stampi.

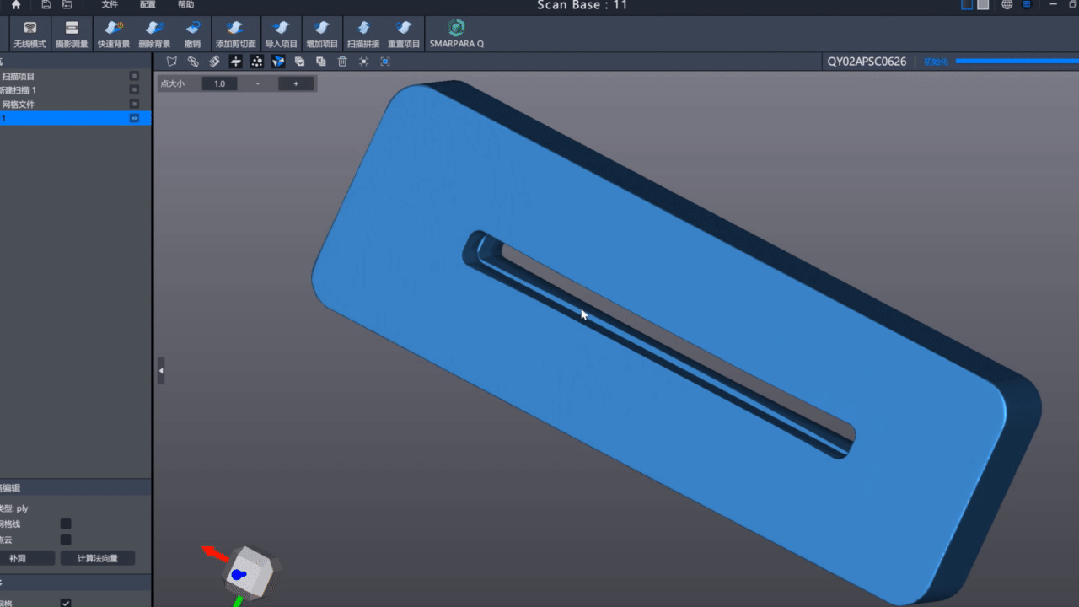

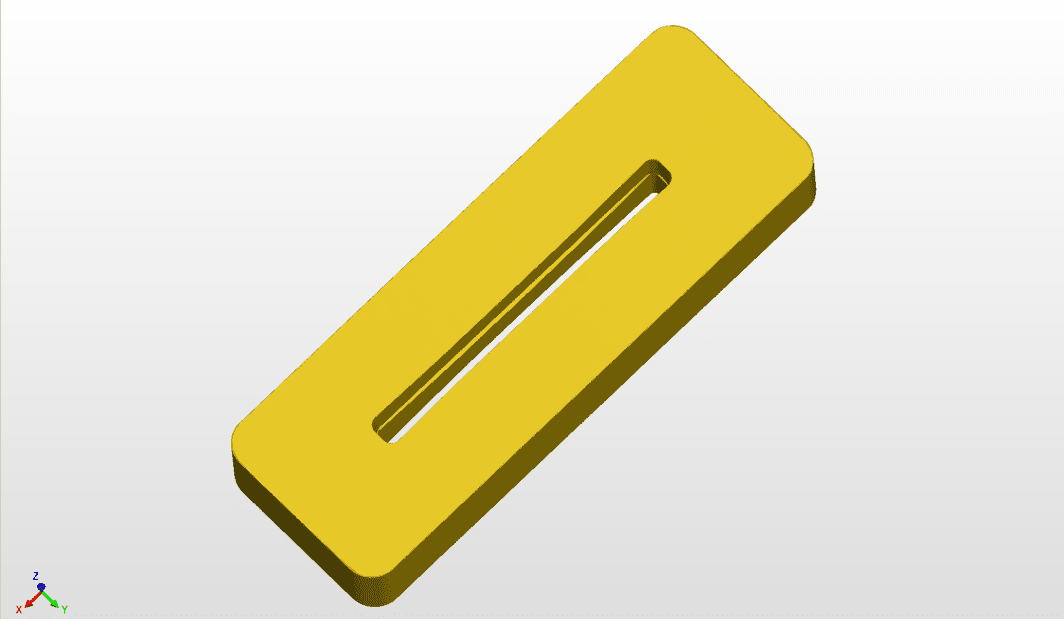

I dati di scansione vengono allineati automaticamente con il modello CAD originale dello stampo o con il modello di riferimento storico. La riparazione dello stampo viene eseguita in modo mirato in base alla posizione dell’usura e all’entità della deviazione indicate dalla mappa cromatica. Dopo la riparazione, viene eseguita una nuova scansione di verifica per confermare che la precisione rientri nella fascia di tolleranza, creando un ciclo chiuso digitale “controllo – riparazione – verifica”. L’intero processo di controllo è non contatto e non danneggia i pezzi: gli ingegneri possono lavorare direttamente accanto alla linea di produzione, la scansione completa di un singolo stampo richiede solo pochi minuti senza necessità di trasporto, migliorando notevolmente l’efficacia del controllo in loco.
Valore chiave
Quantificazione, aumento dell’efficienza, tracciabilità
Quantificazione precisa: la precisione a livello micrometrico trasforma la variazione dell’angolo delle incisioni da “impossibile da definire” a “misurabile con precisione”, fornendo basi certe per la riparazione degli stampi;
Aumento dell’efficienza: il controllo dell’intera superficie viene completato in pochi minuti, il numero di rilavorazioni per la riparazione degli stampi viene notevolmente ridotto, e l’efficienza complessiva del controllo aumenta di più volte;
Tracciabilità dei dati: tutti i dati di scansione possono essere archiviati liberamente, per creare un archivio digitale degli stampi e fornire un solido supporto di dati per la manutenzione preventiva e la valutazione della durata utile degli stampi.
Quando l’usura interna che gli strumenti di misura tradizionali non riescono a raggiungere diventa un collo di bottiglia per la qualità, AlphaScan rende ogni incisione e ogni variazione di angolo chiaramente distinguibile e controllabile con precisione. Passare da una gestione guidata dall’esperienza a una guidata dai dati è proprio la direzione di evoluzione del controllo di stampi di precisione.
Lo scanner 3D AlphaScan di INSVISION supporta il controllo di precisione nel settore manifatturiero. Per richiedere parametri tecnici o una dimostrazione in loco, non esitate a contattarci.
