痛点直击
内部豁口磨损“看不见、测不准”，质量损失难控

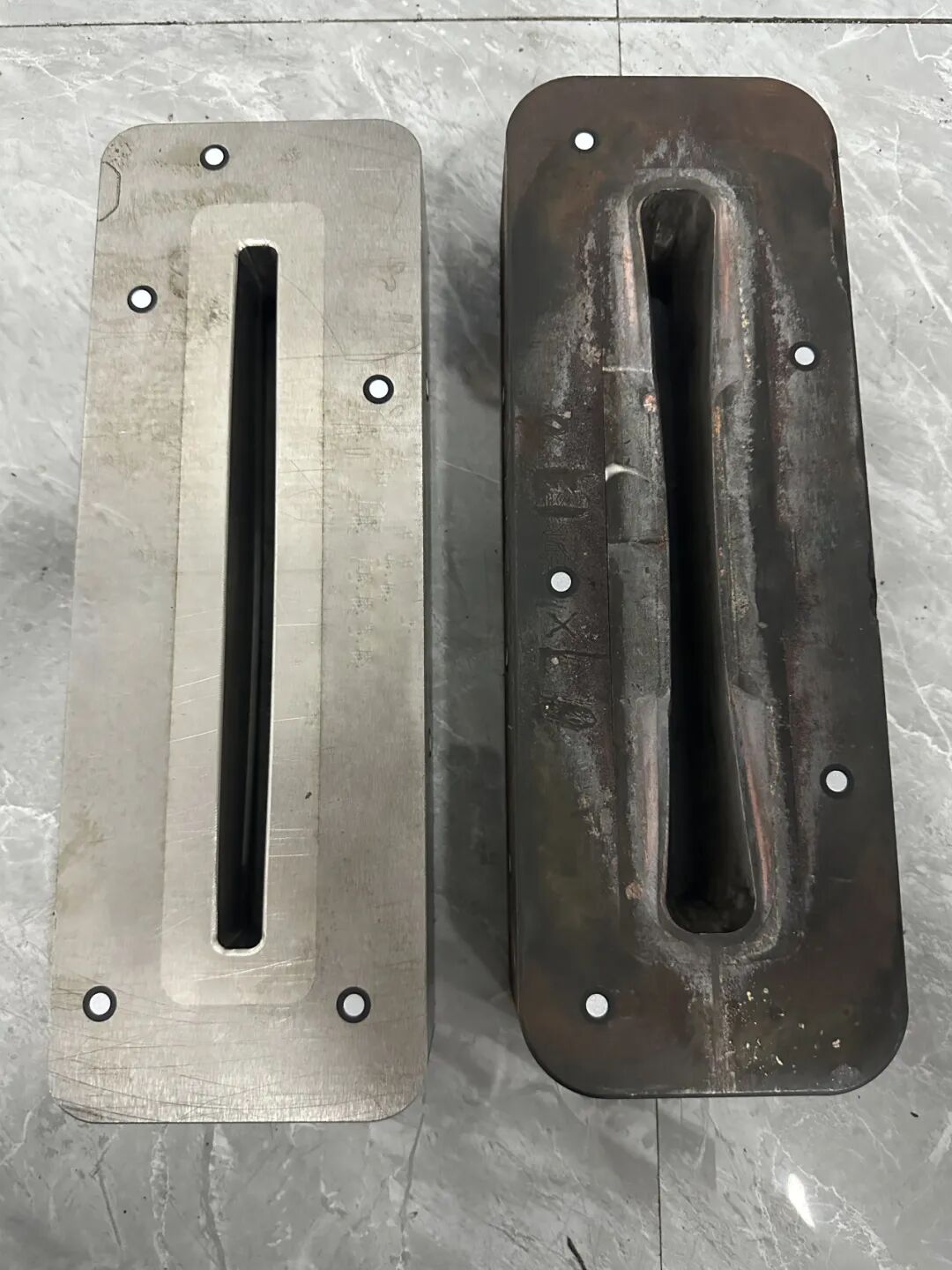

电冰箱散热板挤压模具在长时间高温、高压生产过程中，型腔工作带区域的豁口角度会因金属流动冲刷而逐渐增大。当角度偏差过大时，散热板产品便会出现尺寸超差、装配不良，甚至批量报废。
问题在于，这类模具型腔深窄、结构复杂，卡尺、塞规、深度尺等常规量具的测头根本无法伸入内部。传统检测手段完全失效，工程师只能依赖“经验判断”或“试模反馈”间接评估磨损程度，往往等到产品不合格才发现问题，修模也只能反复试错，成本高昂且效率低下。
解决方案
AlphaScan，让“盲区”数据一目了然

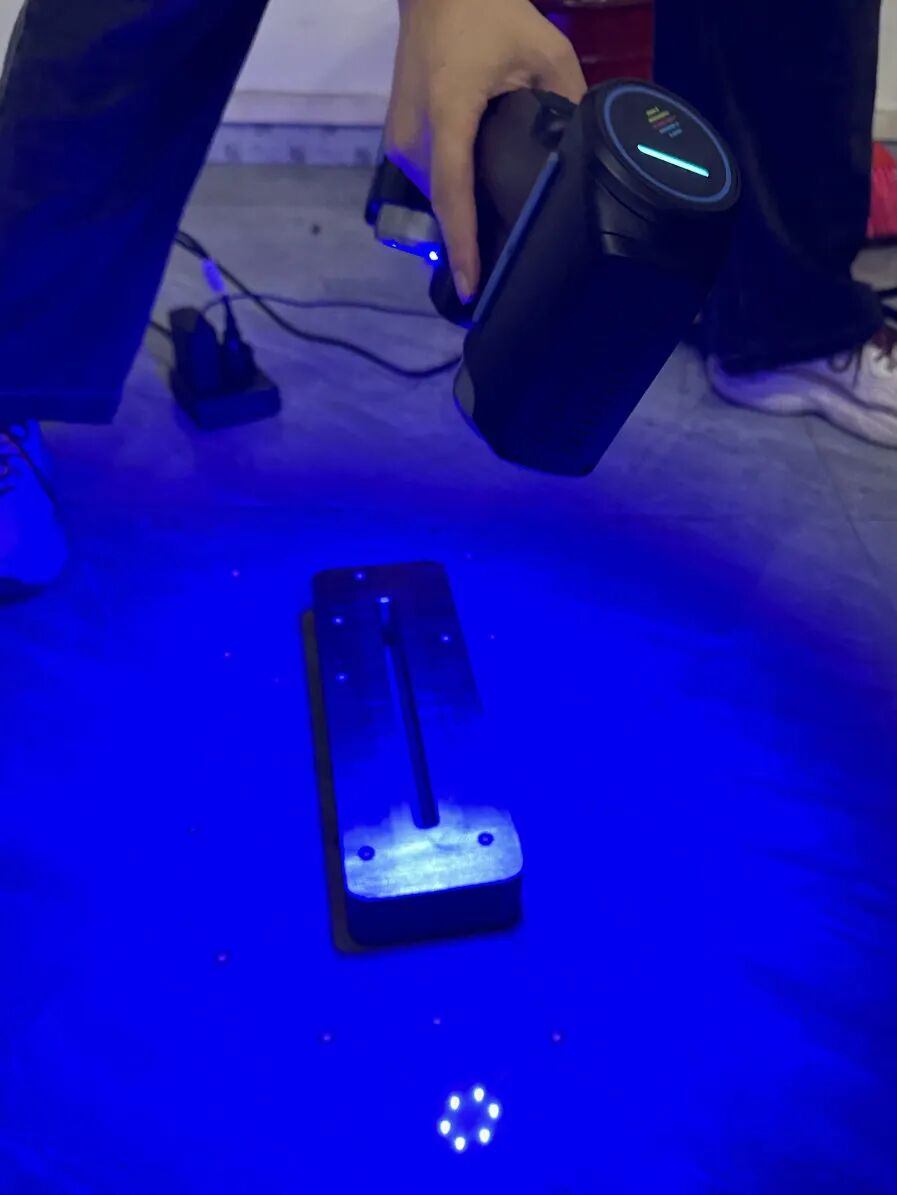

启源视觉AlphaScan AI计量级手持三维扫描仪，工业计量级精度可达0.020mm，配合26束交叉蓝色激光线与深孔单线扫描模式，即便面对模具钢等高反光表面，也能轻松捕获深腔、窄缝内的完整三维点云数据。

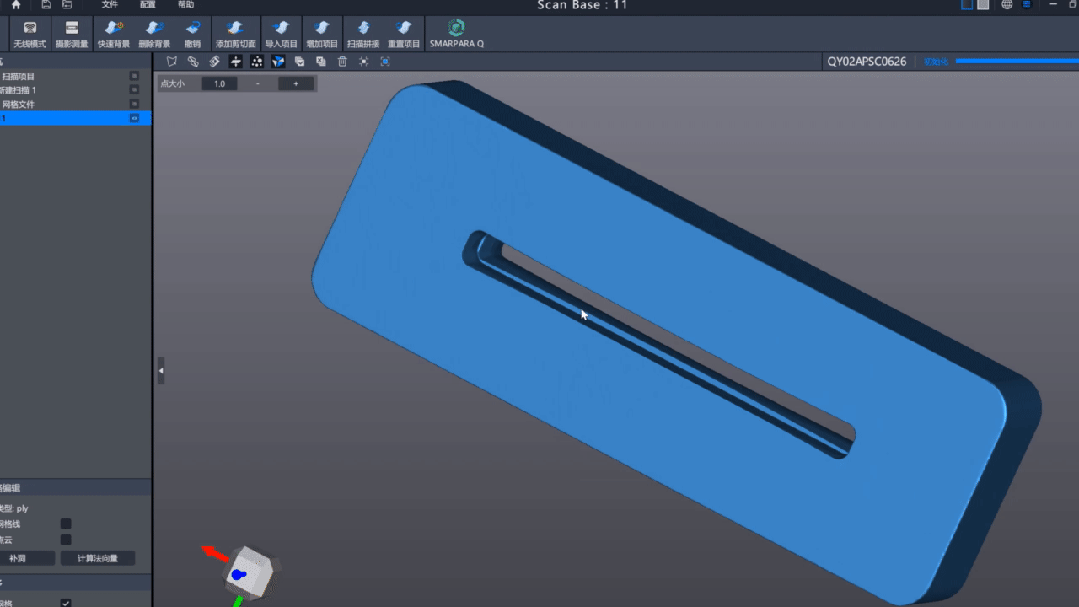

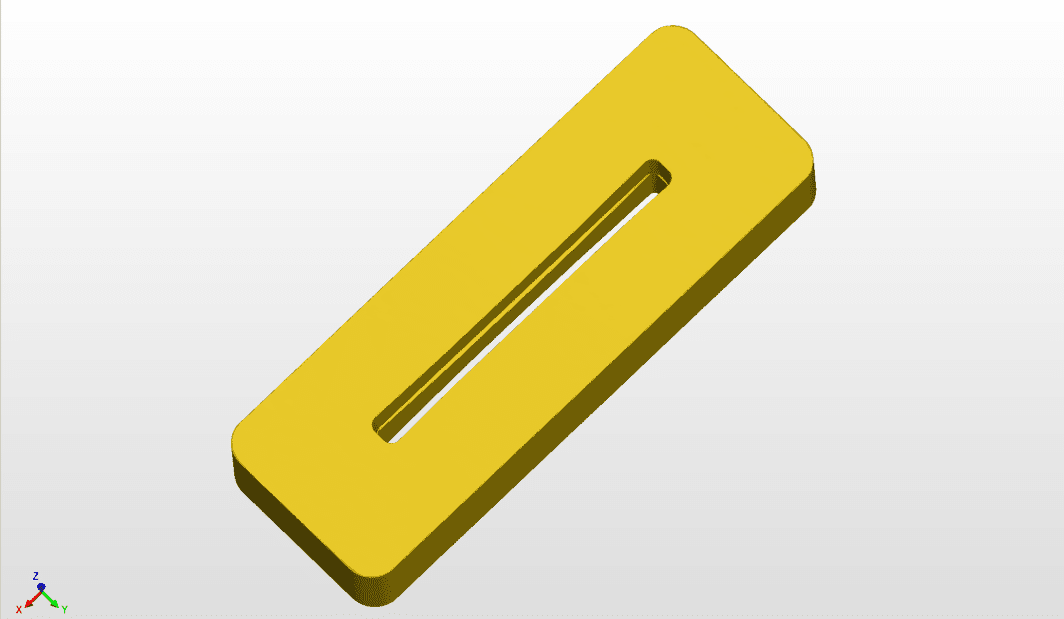

将扫描数据与模具原始CAD模型或历史基准模型自动对齐，依据色谱图标注的磨损位置与偏差量进行定向修模，修复后再次扫描复验，确认精度回归公差带，形成“检测—修复—验证”的数字化闭环。检测全程非接触、无损伤，工程师可在生产线旁直接作业，单个模具的完整扫描仅需数分钟，无需搬运，极大提升现场检测效率。
核心价值
量化、提效、可追溯
精准量化：微米级精度将豁口角度变化从“说不清”变为“测得准”，修模有据可依；
效率跃升：数分钟完成全表面检测，修模返工次数大幅减少，综合检测效率提升数倍；
数据追溯：每次扫描数据可自由存档，建立模具数字档案，为预防性维护、模具寿命评估提供坚实数据支撑。
当传统量具“够不到”的内部磨损成为质量瓶颈，AlphaScan让每一道豁口、每一度角度变化都清晰可辨、精准可控。从经验驱动迈向数据驱动，这正是精密模具检测的进化方向。
启源视觉AlphaScan三维扫描仪，助力制造业精准检测。如需技术参数或现场演示，欢迎垂询。
