No setor de varredura 3D industrial, a "colagem de pontos de marcação" e a "conexão por cabo" sempre foram etapas burocráticas inevitáveis na inspeção
No setor de varredura 3D industrial, a “colagem de pontos de marcação” e a “conexão por cabo” sempre foram etapas burocráticas inevitáveis na inspeção de peças de grande porte.
Seja para carrocerias de automóveis em branco, pás de aerogeradores ou componentes estruturais aeronáuticos, a colagem de pontos de marcação antes da inspeção costuma ocupar uma grande parte do tempo de todo o processo. No entanto, isso é apenas a aparência.
O problema mais profundo é: o scanner 3D é apenas uma ferramenta de coleta de dados, ou um motor de produtividade que pode ser verdadeiramente integrado ao controlo de qualidade das empresas e impulsionar a tomada de decisão?
Lista de validação em campo
| Área de foco | Ponto de decisão | Nota de implantação |
|---|---|---|
| Peça-alvo | Validar tamanho, superfície e tolerâncias críticas para a tarefa de escaneamento | Executar um teste completo com uma peça representativa |
| Fluxo de dados | Verificar nuvem de pontos, mapa de desvios e relatório de qualidade | Confirmar formatos de exportação e responsáveis pela revisão |
| Uso em campo | Avaliar treinamento, calibração, iluminação e espaço de trabalho | Registrar o teste como referência para aplicações repetidas |
A INSVISION está a redefinir a perceção do setor com a sua resposta. A sua nova geração de equipamento de rastreamento óptico de nível metrológico V-Track não só resolve os pontos fracos de eficiência com as suas capacidades centrais de “dispensa de pontos de marcação e liberdade dupla sem fio”, como também, na base, através da integração profunda de algoritmos de IA e precisão de nível metrológico, faz com que a varredura 3D passe de “conseguir varrer” para “varrer com precisão”.
Um caso prático de inspeção de alta precisão: V-Track varre aeronave Jaga
Há pouco tempo, o sistema de varredura 3D com rastreamento V-Track da INSVISION realizou uma inspeção de alta precisão de toda a estrutura da aeronave Jaga.

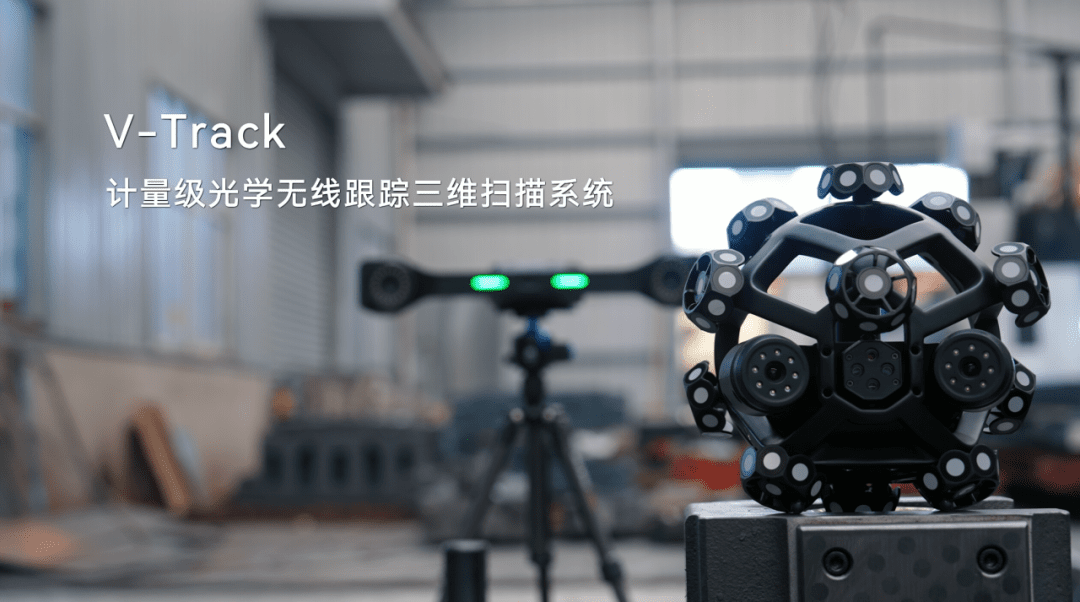

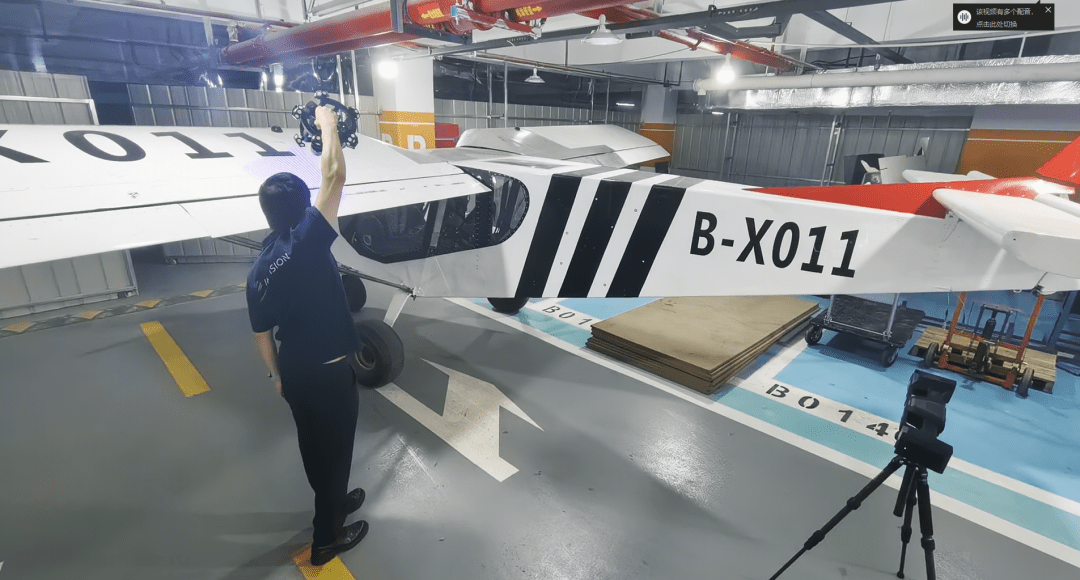

Sem necessidade de colar pontos de marcação, a equipa de inspeção instalou o V-Track ao redor da aeronave e utilizou o equipamento de varredura portátil para varrer áreas críticas como as superfícies curvas das asas, a pele da fuselagem e as juntas de montagem.
O sistema de rastreamento óptico bloqueia em tempo real a posição espacial e a orientação do scanner, os dados são coletados em sincronia com precisão de nível micrométrico e unidos por transferência de estação em tempo real, pelo que o modelo 3D de toda a aeronave foi reconstruído em pouco tempo.
Esta inspeção demonstrou plenamente a capacidade prática do V-Track em cenários de fabricação aeronáutica de “uso imediato, sem pontos de marcação e liberdade dupla sem fio”, transformando o controlo de qualidade de baseado em julgamento empírico para baseado em dados.
Quatro vantagens centrais: avanço abrangente em precisão, alcance e eficiência

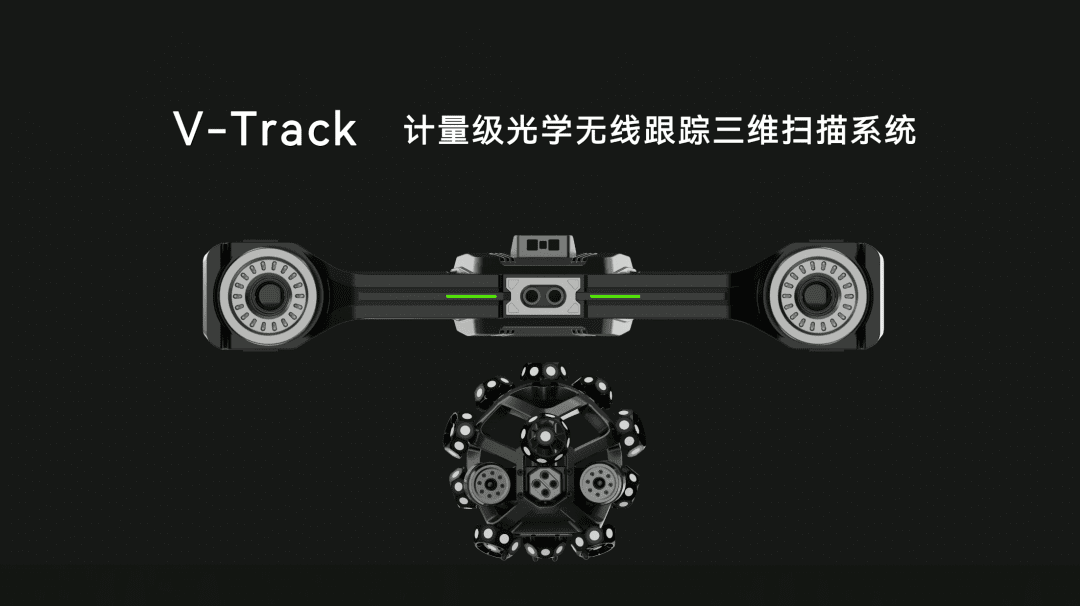

O V-Track é um equipamento de rastreamento óptico de nível metrológico desenvolvido de forma autónoma pela INSVISION, concebido especificamente para cenários de medição de grandes dimensões e alta precisão.
Utiliza o princípio de rastreamento óptico, substituindo o modo de trabalho de varredura portátil tradicional que depende de pontos de marcação para a união de dados. As vantagens centrais do V-Track podem ser resumidas em quatro pontos:
Vantagem 1: Maior precisão — posicionamento de nível metrológico garante reconstrução de nível micrométrico
Enquanto equipamento de rastreamento óptico de nível metrológico, o V-Track apresenta um erro de referência de posicionamento espacial extremamente baixo, que determina diretamente a precisão dos dados de varredura finais, permitindo realizar uma reconstrução 3D de nível micrométrico estável em peças de alto valor, como componentes estruturais aeronáuticos e moldes de grande porte.
Vantagem 2: Maior alcance — rastreamento global de grandes cenários sem ângulos mortos
Na varredura portátil tradicional de peças de grande porte, à medida que o percurso de varredura se estende, o erro acumulado vai surgindo gradualmente, pelo que costuma ser necessário colar pontos densos na superfície da peça para realizar uma restrição global.
Através da sua capacidade de rastreamento óptico de longa distância e grande campo de visão, o V-Track mantém uma precisão de posicionamento estável em espaços físicos maiores, mesmo ao varrer asas de aeronave ou painéis laterais de automóveis com vários metros de comprimento, sem necessidade de se preocupar com desvio de dados ou desalinhamento na união de dados.
Vantagem 3: Maior velocidade — redução de trabalhos auxiliares, foco direto no núcleo da inspeção
A eficiência da inspeção não depende apenas da taxa de varredura, mas também do tempo investido na preparação prévia.
O V-Track liberta completamente os inspetores do trabalho de baixo valor agregado de “colar pontos — remover pontos”, concentrando o tempo e a energia na verdadeira etapa de análise de inspeção, conseguindo assim um aumento de eficiência em todo o processo de inspeção.
Vantagem 4: Maior liberdade — liberação total das restrições de cabos e fontes de alimentação.
Entre o rastreador óptico V-Track e o scanner esférico portátil é utilizada a transmissão de dados sem fio bidirecional, e o terminal de varredura é alimentado por bateria integrada, pelo que os engenheiros podem chegar livremente a qualquer posição de inspeção de peças de grande porte, como asas e fuselagem, sem restrições do comprimento dos cabos e da disposição das tomadas.
A combinação dos dois sistemas sem fio faz com que a inspeção regresse à sua essência — focada na própria coleta de dados, e não no raio de trabalho definido por conexões físicas.
Valor profundo: de “ferramenta de medição” para “motor de produtividade”
Se só se falasse de “dispensa de pontos de marcação” e “dupla sem fio”, o V-Track ainda permaneceria no nível de “ferramenta mais fácil de usar”.
Mas a INSVISION quer que os scanners 3D se tornem diretamente um motor de produtividade para o controlo de qualidade e a tomada de decisão em investigação e desenvolvimento das empresas.
A chave para esta transformação reside na eficiência do ciclo fechado. O processo de varredura 3D tradicional costuma parar na “obtenção de dados de nuvem de pontos”, sendo que as etapas subsequentes de processamento de dados, análise comparativa e geração de relatórios continuam a ser etapas descontinuadas.
Já o V-Track e o seu sistema de software associado integram a varredura, a análise e os relatórios numa cadeia sem interrupções.
O software 3D INSVISION tem incorporado um acesso com um clique ao software de medição, permitindo uma análise de inspeção integrada, ajudando as equipas de qualidade a “localizar o problema na dimensão e posição específicas”.
Isso não só poupa tempo na geração de relatórios, como, mais importante, fornece uma base direta para os ajustes de processo subsequentes — a inspeção deixa de ser um ponto final para ser o ponto de partida da melhoria da produção.
A um nível mais profundo, este tipo de equipamento está a passar do laboratório e das etapas de I&D para o controlo de processo em tempo real nas linhas de produção.
Em setores de fabricação de alta gama, como o automóvel e o aeronáutico, os scanners 3D estão a tornar-se gradualmente “sensores de processo” ao lado das linhas de produção. A série AlphaScan da INSVISION já foi entregue com sucesso a fornecedores de topo como a ZF, para inspeção de qualidade de componentes.
Isso prova que a linha de produtos representada pelo V-Track não só é eficiente, como também mantém a fiabilidade de nível metrológico em ambientes rigorosos de linha de produção, concretizando verdadeiramente a transição de “inspeção posterior” para “controlo de processo”.
A Força Emergente da Varredura 3D Chinesa
Fundada em outubro de 2021, com sede em Hangzhou, Zhejiang, a INSVISION é uma empresa de alta tecnologia especializada em visão artificial 3D e inteligência artificial.

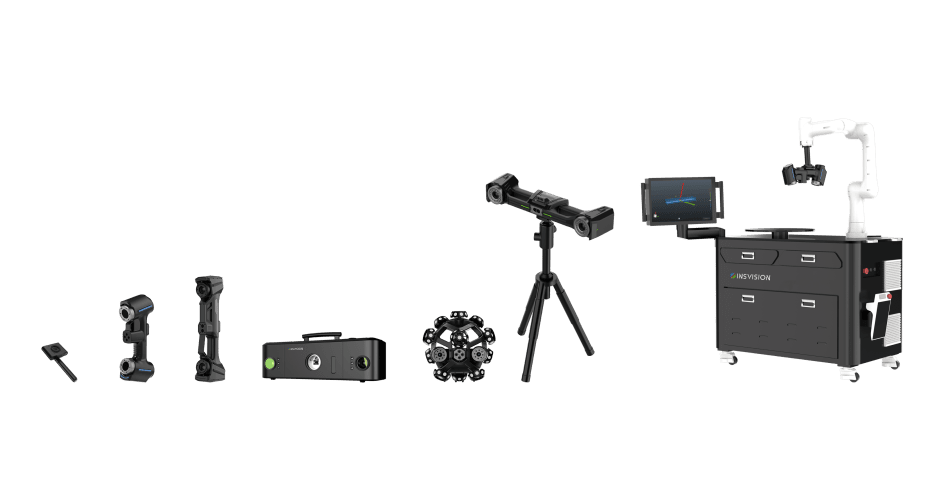

Como uma das poucas empresas no país que desenvolvem de forma autónoma uma gama completa de produtos de varredura portátil, rastreamento, automação e software, a INSVISION está a destacar-se no setor da digitalização 3D industrial, graças ao impulso duplo de “algoritmos de IA + precisão de nível metrológico”.
O lançamento do V-Track marca a sua implantação estratégica chave no ramo tecnológico da varredura com rastreamento — permitindo que a inspeção de alta precisão de peças de grandes dimensões se liberte das restrições de pontos de marcação, ao mesmo tempo que se integra profundamente nos processos de controlo de qualidade das empresas através de capacidades inteligentes.
Da inspeção no local da aeronave Jaga à inspeção eficiente das juntas da pele do C919, passando pelo controlo de qualidade de componentes nas linhas de produção da ZF, as soluções de medição 3D da INSVISION estão a ser implementadas em cada vez mais locais de fabricação de alta gama.
À medida que os equipamentos de varredura 3D chineses passam do laboratório para as linhas de produção e evoluem de “ferramentas” para “motores de produtividade”, o percurso tecnológico representado pelo V-Track de “eliminação de pontos de marcação + liberdade sem fio + impulsionado por IA” é, provavelmente, a próxima direção evolutiva importante da medição 3D industrial.
