遠心機器の部品のうち、歯車部分と螺旋曲面は幾何学的特徴が複雑なため、従来の手作業による測定では効率的に寸法を取得することが難しく、リバースモデリングに正確な参考データが不足し、加工誤差の制御が困難になるという課題があります。
実 際 の 応 用

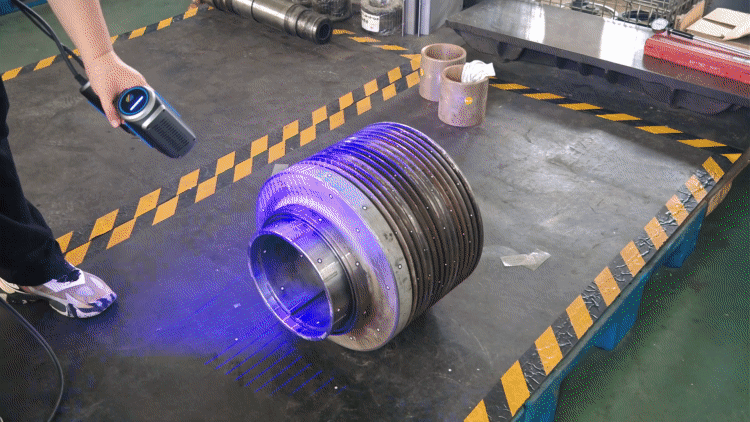

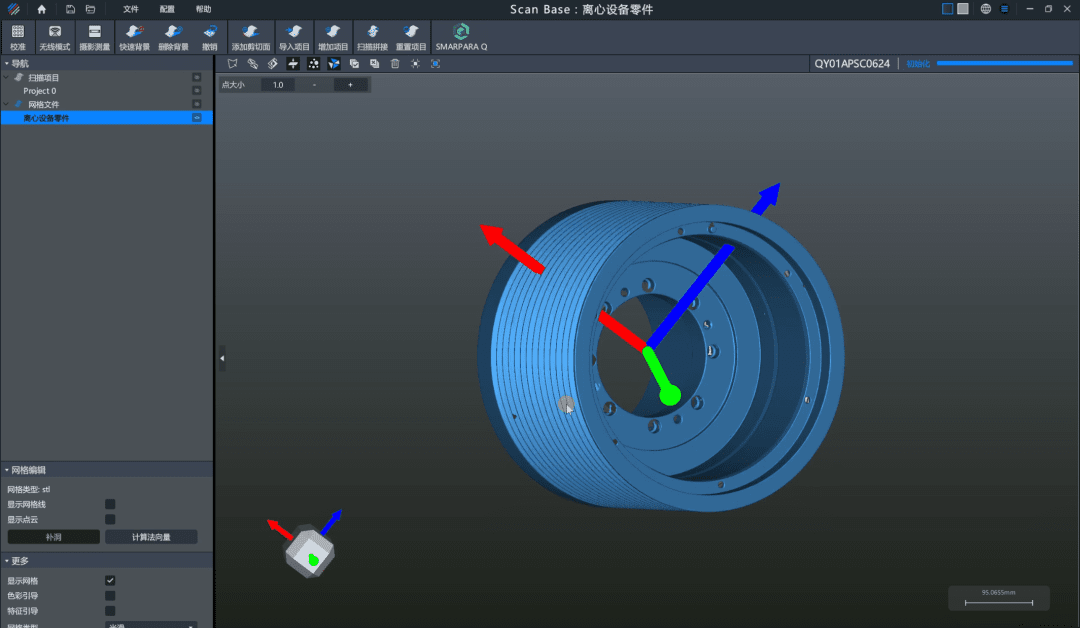

INSVISION AlphaScan 3Dスキャナーは高解像度構造化光撮像技術を採用し、最大スキャンレートは毎秒710万回の測定、産業グレード精度は0.02mmです。歯形輪郭、螺旋リード角などのアクセスが困難な領域も非接触でスキャンでき、高密度3D点群データを高速に生成します。このデータは直接リバースエンジニアリングに使用でき、CADモデリングに正確な幾何学的制約を提供し、主観的な作図誤差を解消します。
解 決 方 案
スキャン後の歯車かみ合い部分と螺旋流路の重要寸法の測定再現性が大幅に向上し、モデルと実物の偏差は許容しきい値内に制御されます。AlphaScanにより、遠心機器の複雑な部品の寸法トレーサビリティ能力とモデリング効率が効果的に向上します。
