Santrifüj ekipman parçalarında dişli bölgeleri ve sarmal yüzeyler, karmaşık geometrik özellikleri nedeniyle geleneksel manuel ölçüm yöntemleriyle boyutlarının etkili bir şekilde toplanması zorlaşır, bu da tersine mühendislik modellemesinde doğru referans eksikliğine ve işleme hatalarının kontrol edilmesinin zorlaşmasına yol açar.
GERÇEK UYGULAMA

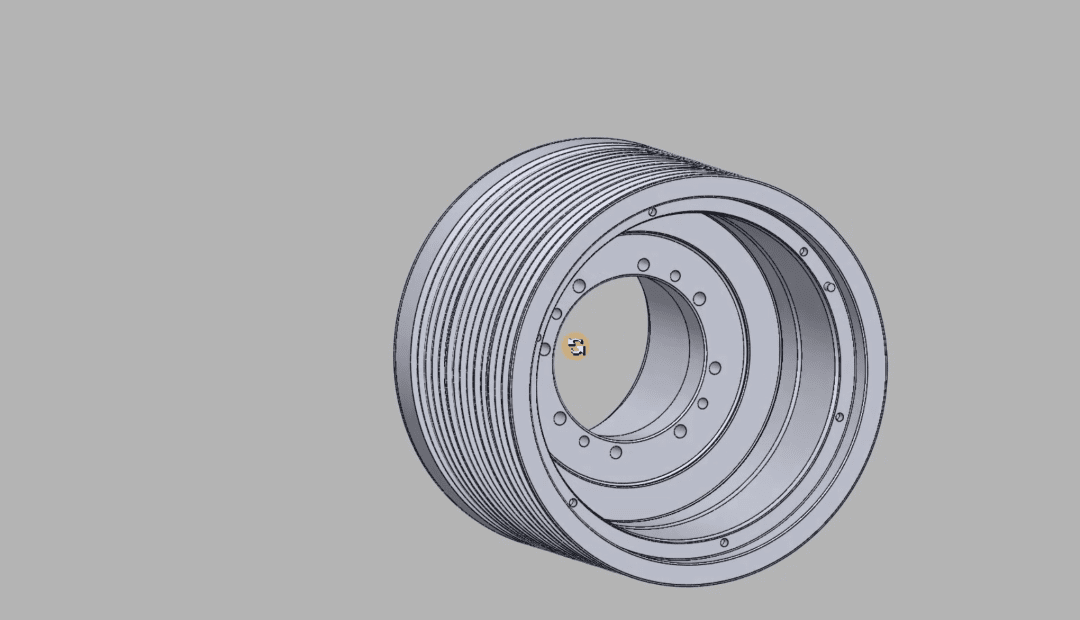

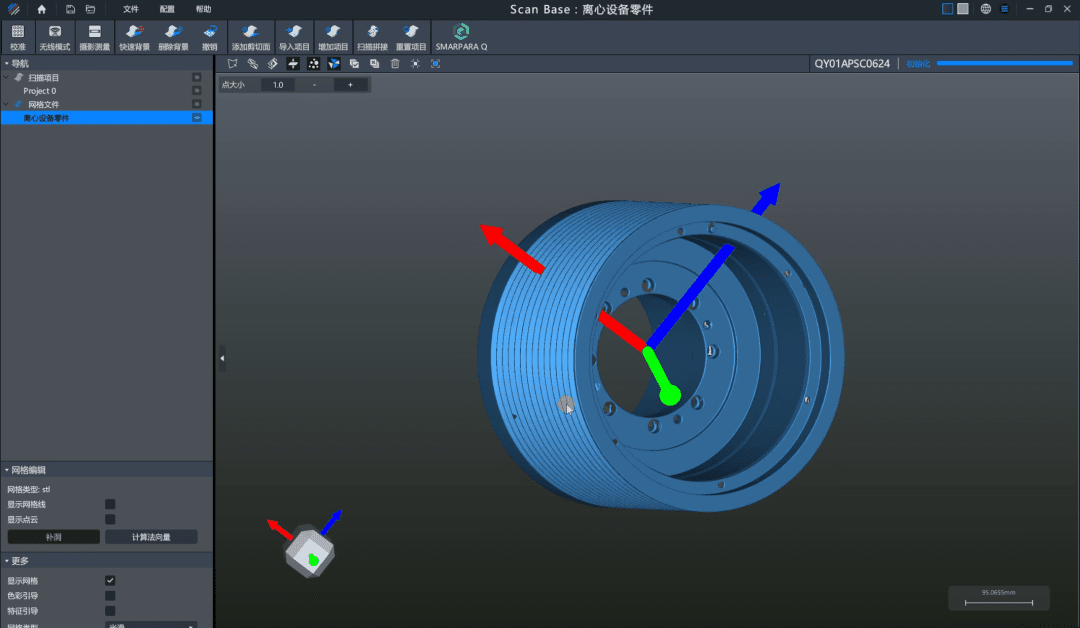

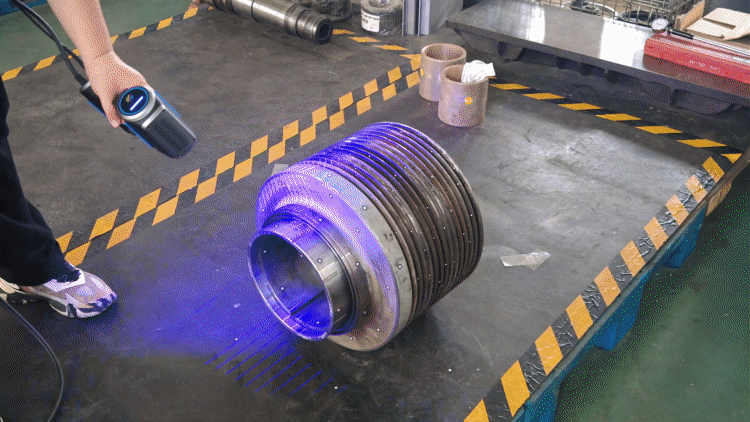

INSVISION AlphaScan 3D tarayıcı, yüksek çözünürlüklü yapılandırılmış ışık görüntüleme teknolojisini kullanır, saniyede en fazla 7,1 milyon ölçüm yapma hızına ve 0,02 mm endüstriyel sınıf hassasiyete sahiptir. Diş formu konturu, sarmal yükselme açısı gibi ulaşılması zor bölgeleri temassız olarak tarayabilir ve yüksek yoğunluklu 3D nokta bulutu verilerini hızlı bir şekilde oluşturur. Bu veriler doğrudan tersine mühendislik için kullanılır, CAD modellemesine gerçek geometrik kısıtlamalar sağlar ve öznel çizim hatalarını ortadan kaldırır.
ÇÖZÜM
Tarama sonrası dişli birleşim yerleri ve sarmal akış kanallarının temel boyut ölçüm tekrarlanabilirliği önemli ölçüde artar, model ile gerçek parça arasındaki sapma kabul edilebilir eşik değerleri içinde tutulur. AlphaScan, santrifüj ekipmanlarının karmaşık parçalarının boyut izleme yeteneğini ve modelleme verimliliğini etkili bir şekilde artırır.
Orijinal makale INSVISION WeChat resmi hesabında yayınlanmıştır. Orijinali Görüntüle
