Nas peças de equipamentos centrífugos, as áreas de engrenagens e superfícies helicoidais possuem características geométricas complexas, o que torna a medição manual tradicional incapaz de coletar dimensões de forma eficaz, resultando em falta de referência precisa para modelagem reversa e dificuldade no controle de erros de usinagem.
Aplicação Prática

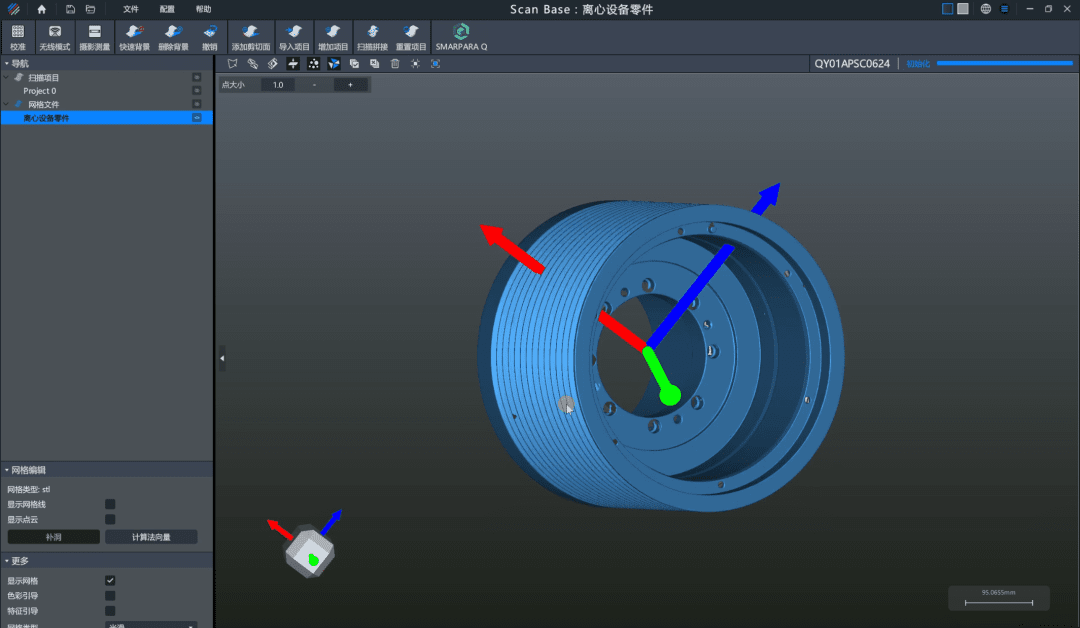

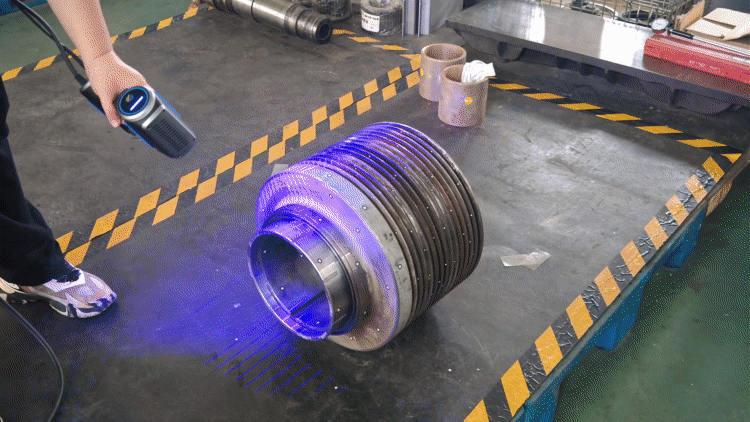

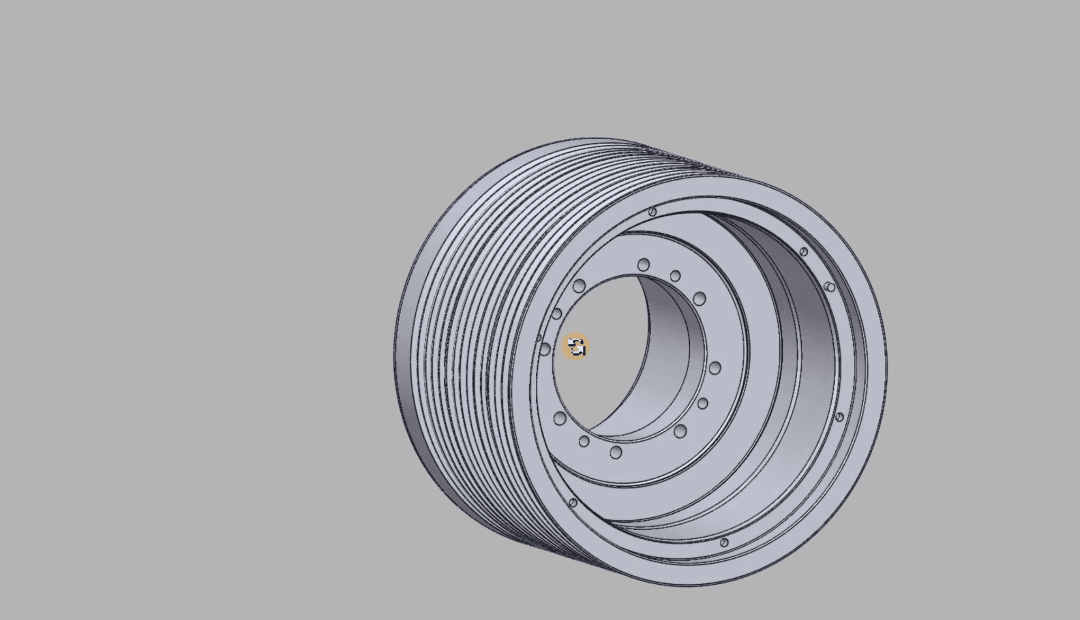

O scanner 3D INSVISION AlphaScan adota tecnologia de imagem de luz estruturada de alta resolução, com taxa de medição máxima de 7,1 milhões de medições por segundo e precisão industrial de 0,02 mm, capaz de realizar digitalização sem contato em áreas de difícil acesso como perfis de dentes de engrenagem e ângulos de elevação helicoidal, gerando rapidamente dados de nuvem de pontos 3D de alta densidade. Esses dados são usados diretamente em engenharia reversa, fornecendo restrições geométricas reais para modelagem CAD e eliminando erros subjetivos de desenho.
Solução
Após a digitalização, a repetibilidade da medição de dimensões críticas das áreas de engrenamento e dos canais helicoidais é significativamente melhorada, e o desvio entre o modelo e o objeto físico é controlado dentro de um limite aceitável. O AlphaScan melhora efetivamente a capacidade de rastreabilidade de dimensões e a eficiência de modelagem de peças complexas de equipamentos centrífugos.
Texto original publicado na conta oficial do WeChat da INSVISION. Ver texto original
