フィットネス機器の設計・モデルチェンジにおいて、接続フレームは荷重受けと角度位置決めのコア機能を担っています。しかしこの種の部品は構造が複雑なことが多く、空間相対角度を手作業で測定すると、測定誤差、測定漏れ、精度が保証できないといった課題があります。
現在、AlphaScan ハンディ3Dスキャナーが新たなソリューションを提供します。
✅ 完全な3Dデータを高速取得

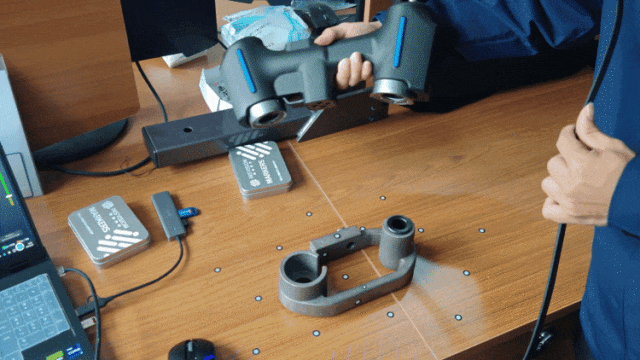

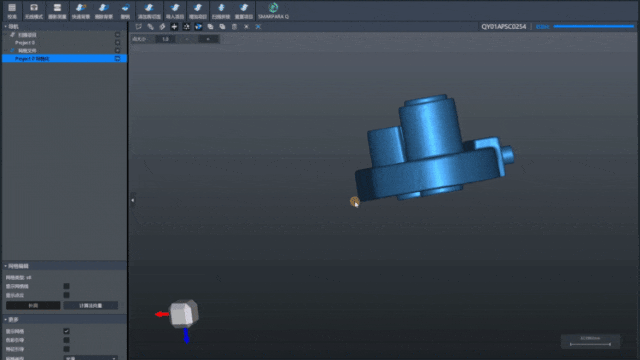

固定治具は不要で、数分で接続フレームのスキャンが完了し、高精度1:1点群モデルを生成できます。すべての曲面、穴位置、補強リブが一目瞭然です。
✅ 空間相対角度を「ワンクリック測定」

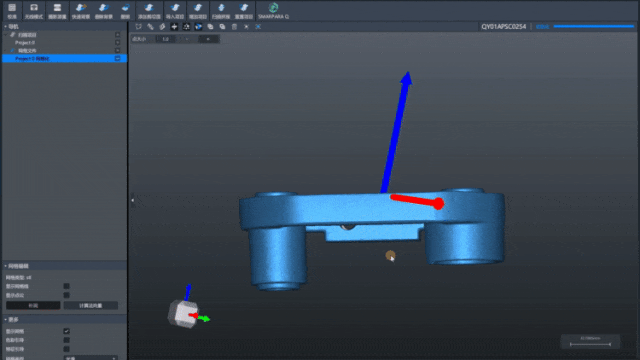

かつて角度定規や糸張りで推定していた取付傾斜角、対称度、平行度は、現在リバースエンジニアリングソフト上で直接3Dモデルから高精度に取得可能で、誤差は0.02mm以内に抑えられます。
✅ リバースモデリング効率が2倍に
リアルな点群を下絵とすることで、設計者は「手探りで作図する」必要がなく、輪郭を直接フィッティングして曲面を再構築でき、リバースしたCADモデルが実物と完全に一致するため、モデルチェンジの設計周期を大幅に短縮できます。
あるフィットネス機器設計製造会社はAlphaScanを活用して旧式接続フレームのリバースエンジニアリングを実施し、新設計の金型が一回の型開きで成功、組み立て時の修正作業がゼロとなり、開発周期を60%短縮しました。
フィットネス機器の一回一回の伸縮、一回一回の荷重が、すべて高精度なデータに基づくものとなります。AlphaScan――産業用リバースエンジニアリング、安全性、精度をサポートします。
