У деталей центрифугового оборудования зоны зубчатых колес и спиральные поверхности имеют сложные геометрические характеристики, поэтому традиционное ручное измерение не позволяет эффективно собирать размеры, что приводит к отсутствию точных справочных данных для обратного моделирования и сложностям с контролем производственных отклонений.
ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ

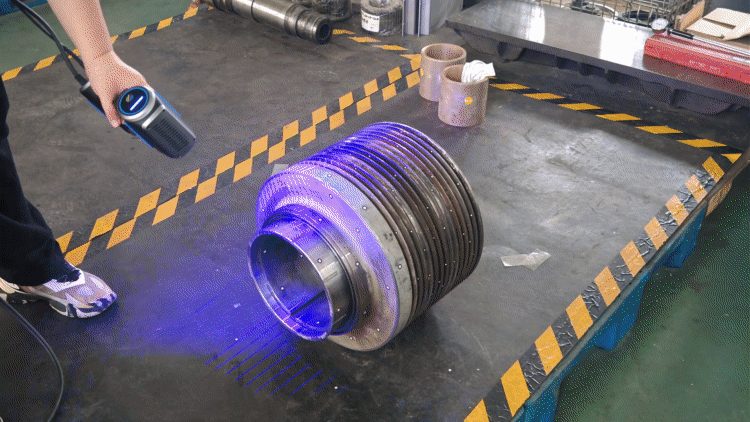

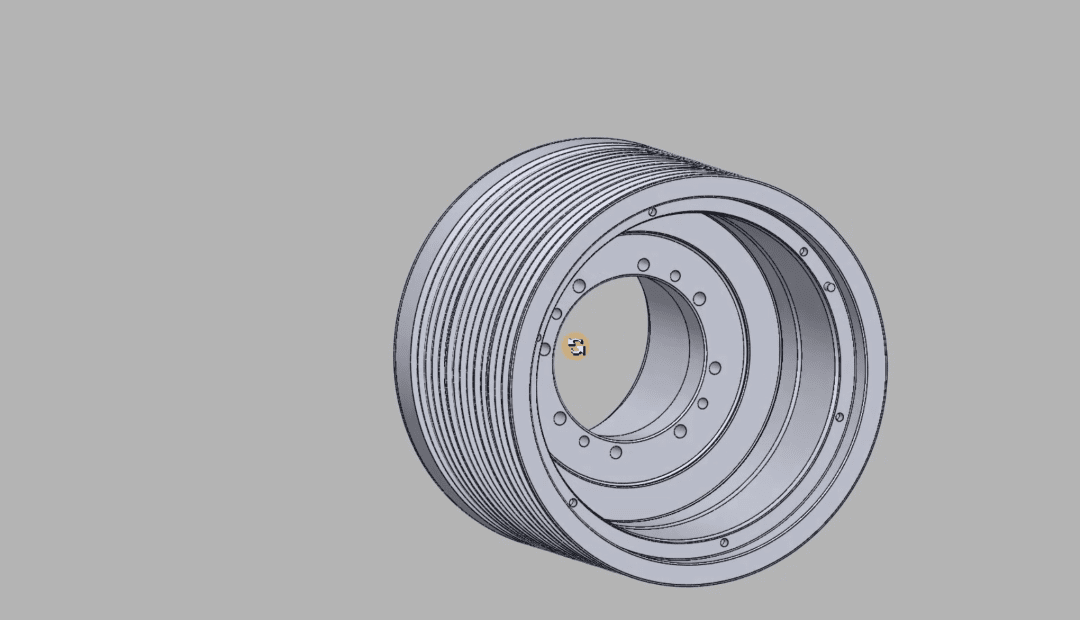

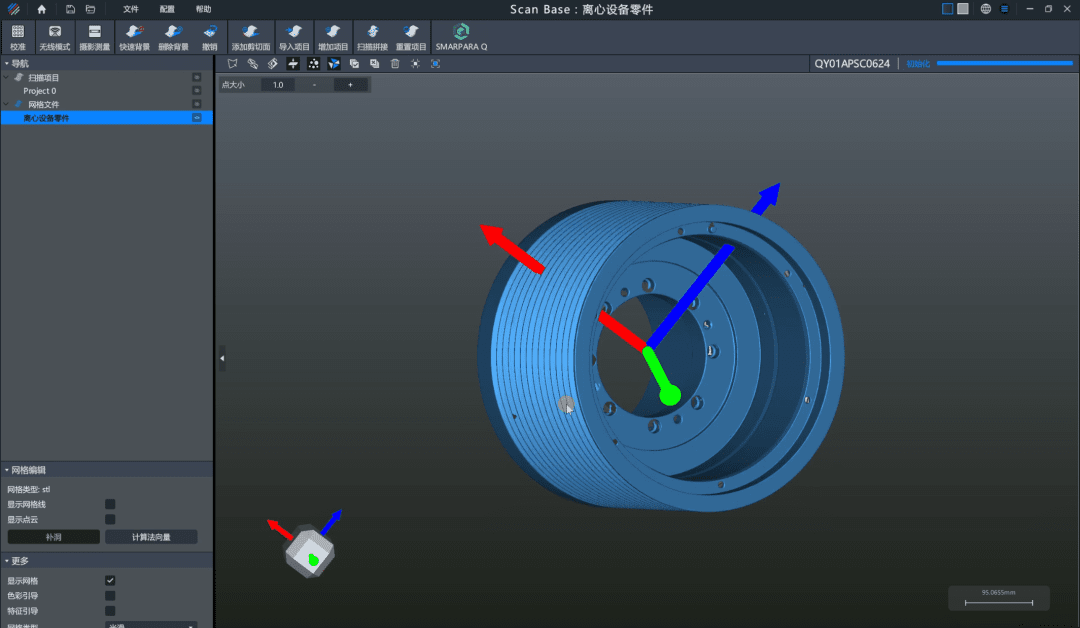

3D-сканер AlphaScan от INSVISION использует технологию формирования изображения структурированным светом высокого разрешения, максимальная скорость сканирования составляет 7,1 млн измерений в секунду, промышленная точность — 0,02 мм. Он позволяет выполнять бесконтактное сканирование труднодоступных зон, таких как профиль зуба, угол подъема спирали и т.д., и быстро генерировать данные высокоплотной трехмерной облака точек. Эти данные напрямую используются для обратного инжиниринга, обеспечивают реальные геометрические ограничения для моделирования в CAD и устраняют субъективные ошибки рисования.
РЕШЕНИЕ
После сканирования повторяемость измерения ключевых размеров участков зацепления зубчатых колес и спиральных каналов значительно повышается, отклонение модели от реального объекта контролируется в допустимых пределах. AlphaScan эффективно повышает способность отслеживания размеров и эффективность моделирования сложных деталей центрифугового оборудования.
Оригинальный материал опубликован в официальном аккаунте INSVISION в WeChat. Ознакомиться с оригиналом
