Bei Bauteilen von Zentrifugenanlagen lassen sich aufgrund der komplexen geometrischen Merkmale von Zahnbereichen und spiraligen Kurvenflächen die Abmessungen mit herkömmlichen manuellen Messverfahren nur unzureichend erfassen, was dazu führt, dass der Rückwärtsmodellierung genaue Referenzdaten fehlen und Bearbeitungsfehler schwer kontrollierbar sind.
PRAXISANWENDUNG

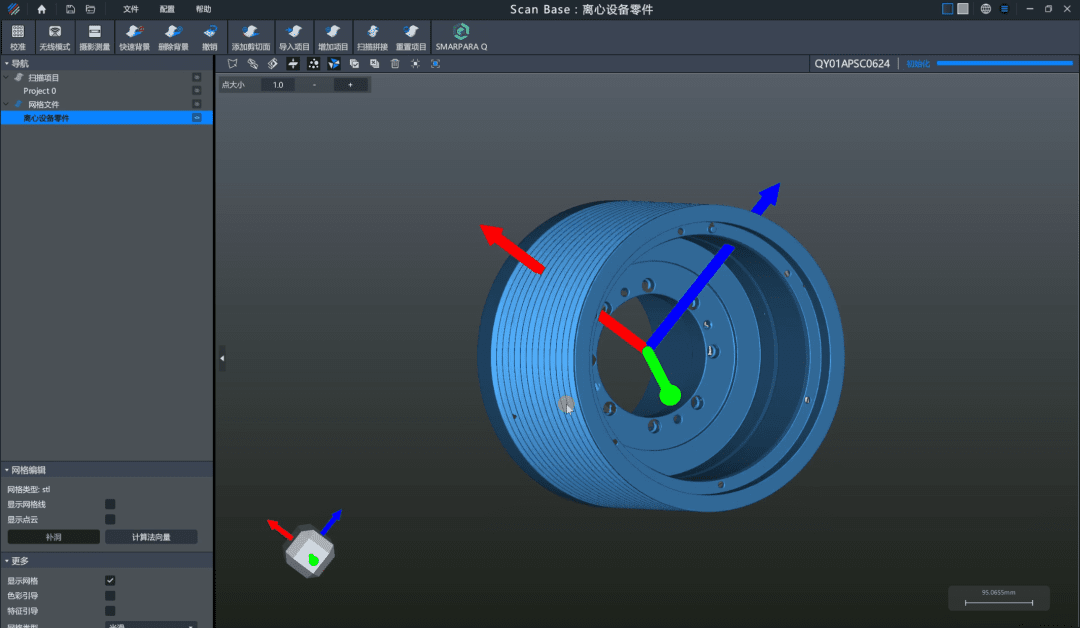

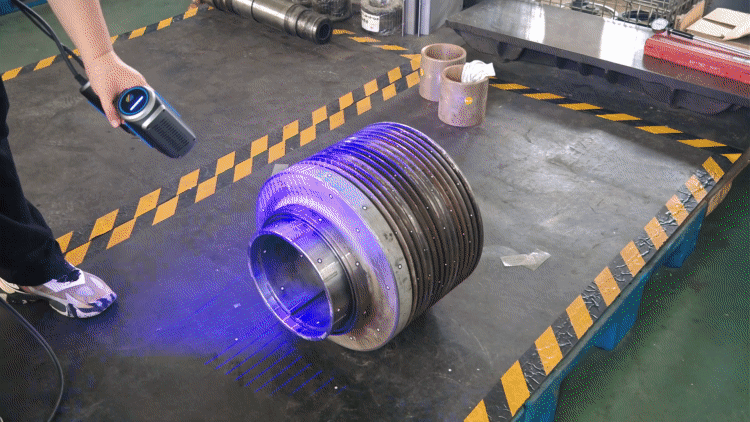

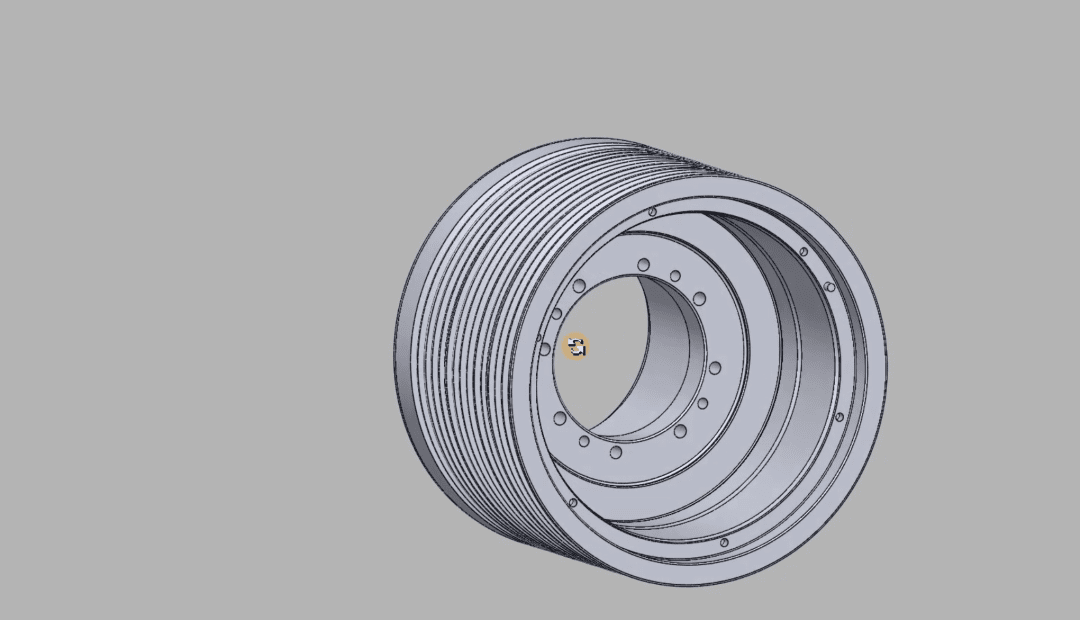

Der 3D-Scanner INSVISION AlphaScan nutzt hochauflösende Streifenlichtbildgebungstechnologie mit einer maximalen Scangeschwindigkeit von 7,1 Millionen Messungen pro Sekunde und einer industriellen Genauigkeit von 0,02 mm. Er ermöglicht berührungsloses Scannen von schwer zugänglichen Bereichen wie Zahnprofilen und Steigungswinkeln von Gewinden, um schnell hochdichte 3D-Punktwolkendaten zu generieren. Diese Daten werden direkt für die Rückwärtsentwicklung verwendet, liefern reale geometrische Randbedingungen für die CAD-Modellierung und eliminieren subjektive Zeichenfehler.
LÖSUNG
Nach dem Scannen verbessert sich die Wiederholbarkeit der Messung kritischer Abmessungen von Zahneingriffsbereichen und spiraligen Strömungskanälen deutlich, die Abweichung zwischen Modell und Realobjekt liegt innerhalb akzeptabler Schwellenwerte. AlphaScan verbessert nachhaltig die Fähigkeit zur Rückverfolgbarkeit von Abmessungen und die Modellierungseffizienz für komplexe Bauteile von Zentrifugenanlagen.
