원심 설비 부품 중 기어 영역과 나선 곡면은 기하학적 특징이 복잡해 기존 수동 측정으로는 치수를 효과적으로 취득하기 어려워 리버스 모델링에 정확한 참고 데이터가 부족하고 가공 오차를 제어하기 어렵습니다.
실 제 적 용

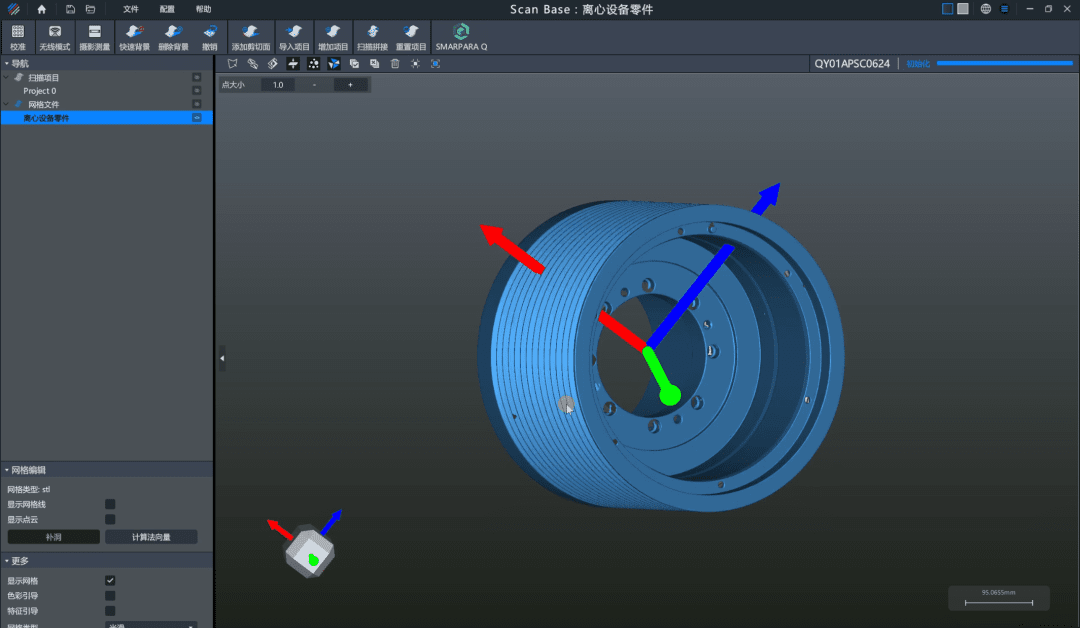

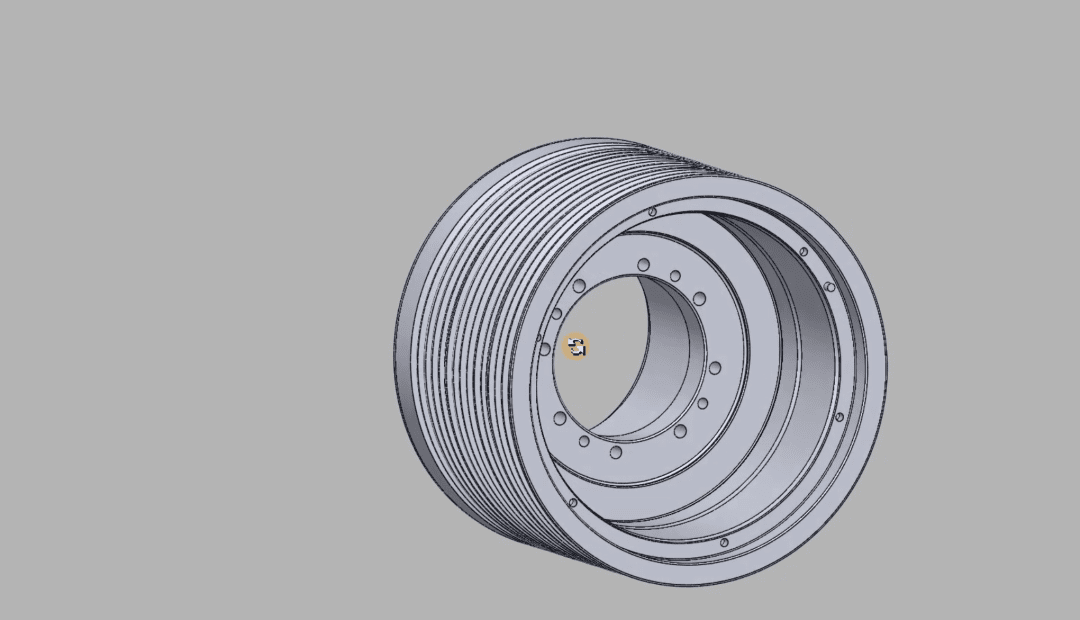

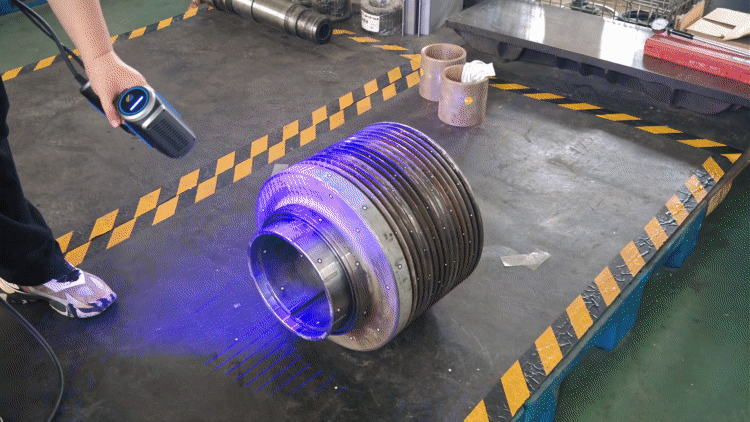

INSVISION AlphaScan 3D 스캐너는 고해상도 구조광 이미징 기술을 적용해 최대 스캔 속도 초당 710만 회 측정, 0.02mm 산업용 등급 정밀도로 치형 윤곽, 나선 상승각 등 접근이 어려운 영역을 비접촉식으로 스캔해 고밀도 3D 포인트 클라우드 데이터를 빠르게 생성합니다. 해당 데이터는 리버스 엔지니어링에 직접 사용되어 CAD 모델링에 실제 기하학적 제약 조건을 제공하며 주관적인 도면 작성 오차를 제거합니다.
해 결 방 안
스캔 후 기어 맞물림 부위와 나선 유로의 핵심 치수 측정 반복성이 크게 향상되었으며 모델과 실물 간 편차를 허용 가능한 임계값 이내로 제어할 수 있습니다. AlphaScan은 원심 설비 복잡 부품의 치수 추적 능력과 모델링 효율을 효과적으로 향상시킵니다.
원문은 INSVISION 공식 위챗 공식 계정에 게시되었습니다. 원문 보기
