Im Bereich des industriellen 3D-Scannens sind das „Anbringen von Markierungspunkten“ und die „kabelgebundene Nutzung“ seit jeher umständliche, nicht zu umgehende Schritte bei der Prüfung großer Werkstücke.
Ob bei Karosserien im Rohbau, Windkraftanlagenblättern oder Luftfahrtstrukturteilen – das Anbringen von Markierungspunkten vor der Prüfung nimmt oft einen großen Teil der gesamten Prozesszeit in Anspruch. Dies ist jedoch nur die Oberfläche.
Das tiefere Problem lautet: Ist ein 3D-Scanner nur ein Werkzeug zur Datenerfassung, oder kann er zu einem Produktivitätsmotor werden, der sich wirklich in die Qualitätskontrolle von Unternehmen integriert und Entscheidungen antreibt?
Validierungscheckliste für den Einsatz
| Schwerpunkt | Entscheidungspunkt | Umsetzungshinweis |
|---|---|---|
| Bauteilbezug | Größe, Oberfläche und Toleranzen mit der Scanaufgabe abgleichen | Mit einem typischen Teil einen vollständigen Testlauf durchführen |
| Datenfluss | Prüfen, ob Punktwolke, Abweichungskarte und Bericht in den QS-Prozess passen | Exportformat und Freigabeverantwortung vorab klären |
| Einsatz vor Ort | Schulung, Kalibrierung, Lichtverhältnisse und Arbeitsraum bewerten | Die Ergebnisse als Standard für Serienprüfungen dokumentieren |
INSVISION liefert mit seiner Antwort neue Impulse für die Branche. Seine neue Generation metrologischer optischer Verfolgungsgeräte V-Track löst mit den Kernfähigkeiten „keine Markierungspunkte erforderlich, duale drahtlose Freiheit“ nicht nur Effizienzprobleme, sondern integriert auf fundamentaler Ebene KI-Algorithmen mit metrologischer Genauigkeit, sodass das 3D-Scanning von „nur erfassbar“ zu „hochgenau erfassbar“ weiterentwickelt wird.
Ein Praxiseinsatz für hochgenaue Prüfung: V-Track scannt Yago-Flugzeuge
Vor kurzem hat das verfolgende 3D-Scansystem V-Track von INSVISION eine hochgenaue Prüfung der gesamten Struktur eines Yago-Flugzeugs durchgeführt.

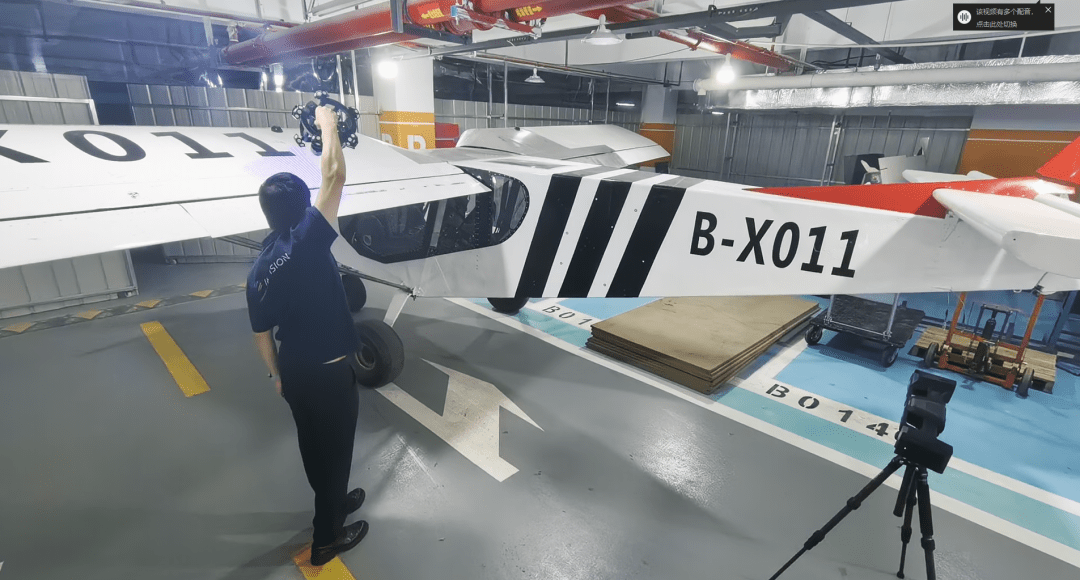

Ohne dass Markierungspunkte angebracht werden mussten, positionierte das Prüfteam das V-Track um das Flugzeug herum und scannten mit einem handgeführten Scangerät kritische Bereiche wie Flügelkurven, Flugzeugrumpfhaut und Montagenähte.
Das optische Verfolgungssystem erfasste die räumliche Position und Ausrichtung des Scanners in Echtzeit.
Die Daten wurden mit mikrometergenauer Genauigkeit synchron erfasst und in Echtzeit über verschiedene Stationen hinweg zusammengefügt, sodass das 3D-Modell des gesamten Flugzeugs in kurzer Zeit rekonstruiert werden konnte.
Diese Prüfung demonstrierte eindrucksvoll die Praxistauglichkeit von V-Track in der Luftfahrtfertigung mit den Eigenschaften „sofort einsatzbereit, keine Markierungspunkte erforderlich, duale drahtlose Freiheit“ und wandelte die Qualitätskontrolle von erfahrungsbasierten Urteilen zu datengesteuerten Prozessen.
Vier Kernvorteile: Umfassende Fortschritte bei Genauigkeit, Reichweite und Effizienz

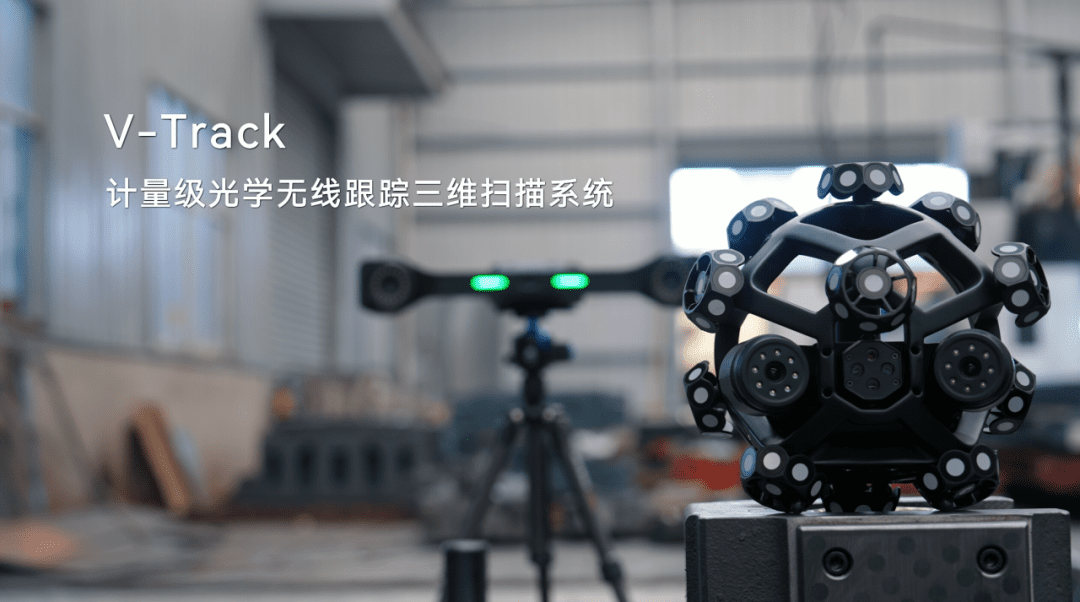

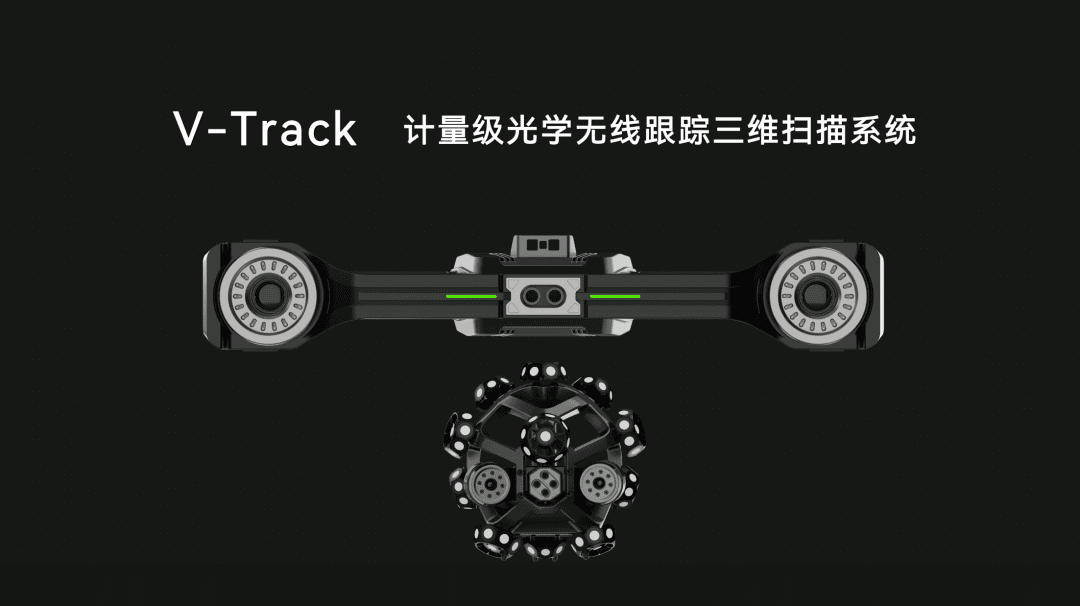

V-Track ist ein von INSVISION selbst entwickeltes metrologisches optisches Verfolgungsgerät, das speziell für großformatige, hochgenaue Messszenarien konzipiert wurde.
Es nutzt das Prinzip der optischen Verfolgung und ersetzt das Arbeitsmodell herkömmlicher handgeführter Scanner, die zum Zusammenfügen von Daten auf Markierungspunkte angewiesen sind. Die Kernvorteile von V-Track lassen sich in vier Punkten zusammenfassen:
Vorteil 1: Höhere Genauigkeit – Metrologische Positionsbestimmung gewährleistet mikrometergenaue Rekonstruktion
Als metrologisches optisches Verfolgungsgerät weist V-Track extrem geringe Fehler bei der räumlichen Positionsbestimmung auf, die direkt die Genauigkeit der endgültigen Scandaten bestimmen.
Dadurch kann eine stabile mikrometergenaue 3D-Rekonstruktion bei hochwertigen Werkstücken wie Luftfahrtstrukturteilen und Großwerkzeugen realisiert werden.
Vorteil 2: Größere Reichweite – Globale Verfolgung in großen Szenarien ohne blinde Flecken
Bei herkömmlichen handgeführten Scannern treten bei der Prüfung großer Werkstücke mit zunehmender Scanpfadlänge allmählich kumulative Fehler auf, sodass oft dichte Markierungspunkte auf der Werkstückoberfläche zur globalen Begrenzung erforderlich sind.
Dank seiner optischen Verfolgungsfähigkeit über große Entfernungen und mit großem Sichtfeld behält V-Track eine stabile Positionsgenauigkeit in noch größeren räumlichen Bereichen bei.
Selbst beim Scannen von mehrere Meter langen Flugzeugflügeln oder Automobilseitenwänden müssen Sie keine Datenabweichungen oder Fügefehler befürchten.
Vorteil 3: Höhere Geschwindigkeit – Weniger Hilfsarbeiten, direkter Fokus auf den Kern der Prüfung
Die Prüfeffizienz hängt nicht nur von der Scangeschwindigkeit ab, sondern auch vom Zeitaufwand für die Vorbereitung.
V-Track befreit Prüfpersonal vollständig von der geringwertigen Tätigkeit des „Anbringens und Entfernens von Markierungspunkten“, sodass Zeit und Energie auf die eigentliche Prüfanalyse konzentriert werden können. Dadurch ergibt sich eine Effizienzsteigerung über den gesamten Prüfprozess hinweg.
Vorteil 4: Mehr Freiheit – Vollständige Unabhängigkeit von Kabeln und Stromversorgung
Zwischen dem optischen Verfolgungsgerät V-Track und dem handgeführten Kugelscanner wird eine bidirektionale drahtlose Datenübertragung verwendet.
Der Scanendgerät wird über einen integrierten Akku versorgt, sodass Ingenieure frei jede Prüfposition an großen Werkstücken wie Flügeln oder Flugzeugrümpfen erreichen können, ohne durch Kabellängen oder Steckdosenanordnung eingeschränkt zu werden.
Die Kombination beider drahtloser Funktionen lässt die Prüfung zu ihrem Kern zurückkehren: Der Fokus liegt auf der Datenerfassung selbst, nicht auf einem durch physische Verbindungen definierten Arbeitsradius.
Tieferliegender Wert: Vom „Messwerkzeug“ zum „Produktivitätsmotor“
Wenn man nur von „keine Markierungspunkte“ und „duale Drahtlosigkeit“ sprechen würde, bliebe V-Track auf der Ebene eines „benutzerfreundlicheren Werkzeugs“. INSVISION möchte jedoch, dass 3D-Scanner direkt zu einem Produktivitätsmotor für die Qualitätskontrolle und F&E-Entscheidungen von Unternehmen werden.
Der Schlüssel zu diesem Wandel liegt in der Effizienz des geschlossenen Kreislaufs. Herkömmliche 3D-Scanprozesse enden oft mit dem „Erhalt von Punktwolkendaten“, während die nachfolgenden Schritte wie Datenverarbeitung, Vergleichsanalyse und Berichterstellung nach wie vor getrennt sind.
V-Track und sein zugehöriges Softwaresystem integrieren Scannen, Analyse und Berichterstellung zu einer nahtlosen Kette.
Die 3D INSVISION Software verfügt über eine integrierte Funktion zum Ein-Klick-Wechsel zur Messsoftware, die eine einheitliche Prüfanalyse ermöglicht und dem Qualitätsteam hilft, Probleme „auf spezifische Abmessungen und Positionen“ zu lokalisieren.
Dies spart nicht nur Zeit bei der Berichterstellung, sondern liefert vor allem eine direkte Grundlage für nachfolgende Prozessanpassungen – die Prüfung ist kein Endpunkt mehr, sondern der Ausgangspunkt für Produktionsverbesserungen.
Darüber hinaus wandern solche Geräte zunehmend aus Laboren und F&E-Bereichen in die Echtzeit-Prozesssteuerung von Produktionslinien. In hochwertigen Fertigungsbereichen wie Automobil- und Luftfahrtindustrie werden 3D-Scanner allmählich zu „Prozesssensoren“ direkt neben der Produktionslinie.
Die AlphaScan-Serie von INSVISION wurde bereits erfolgreich an Top-Zulieferer wie ZF zur Qualitätskontrolle von Bauteilen geliefert.
Dies beweist, dass die von V-Track repräsentierte Produktlinie nicht nur effizient ist, sondern auch in rauen Produktionsumgebungen metrologische Zuverlässigkeit beibehält und so wirklich den Sprung von der nachträglichen Prüfung zur proaktiven Prozesssteuerung schafft.
Neue Kraft im chinesischen 3D-Scanning-Bereich
INSVISION wurde im Oktober 2021 gegründet, hat seinen Hauptsitz in Hangzhou, Zhejiang, und ist ein Hightech-Unternehmen, das sich auf den Bereich 3D-Maschinensehen und Künstliche Intelligenz spezialisiert hat.

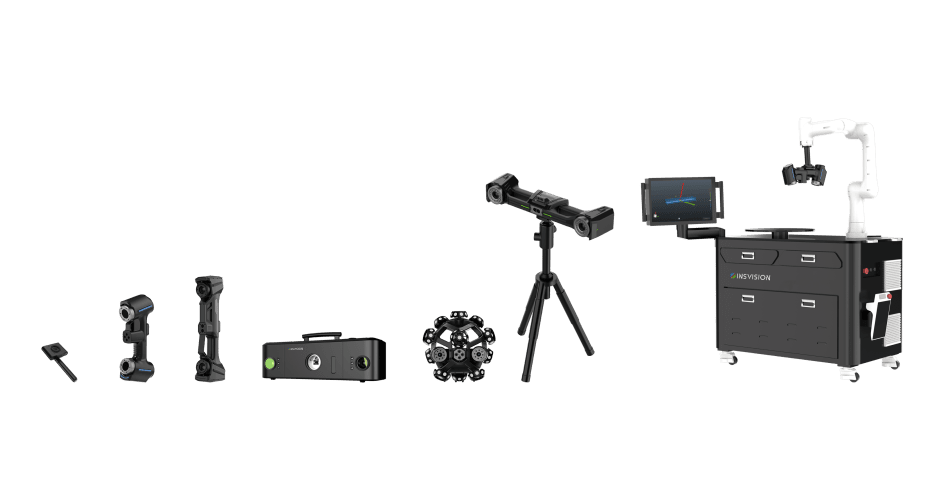

Als eines der wenigen Unternehmen in China, das die vollständige Eigenentwicklung von Produkten aus den Bereichen handgeführtes Scannen, verfolgendes Scannen, Automatisierung und Software realisiert hat, macht sich INSVISION mit der doppelten Antriebskraft aus „KI-Algorithmen und metrologischer Genauigkeit“ zunehmend im Bereich der industriellen 3D-Digitalisierung einen Namen.
Die Einführung von V-Track markiert eine wichtige strategische Weichenstellung im Technologiezweig des verfolgenden Scannens: Die hochgenaue Prüfung großformatiger Werkstücke wird von der Abhängigkeit von Markierungspunkten befreit, gleichzeitig wird die Lösung mit intelligenten Fähigkeiten tief in die Qualitätskontrollprozesse von Unternehmen integriert.
Von der Vor-Ort-Prüfung von Yago-Flugzeugen über die effiziente Prüfung von Rumpfhautnähten der C919 bis hin zur Qualitätskontrolle von Bauteilen an der Produktionslinie von ZF – die 3D-Messlösungen von INSVISION werden zunehmend in immer mehr hochwertigen Fertigungsstandorten eingesetzt.
Da chinesische 3D-Scangeräte aus den Laboren in die Produktionslinien wandern und sich von „Werkzeugen“ zu „Produktivitätsmotoren“ weiterentwickeln, könnte der von V-Track repräsentierte Technologiepfad „keine Markierungspunkte erforderlich + drahtlose Freiheit + KI-gesteuert“ die nächste wichtige Entwicklungsrichtung des industriellen 3D-Messens sein.
