Os rolos de moldes de laminação a frio exigem altíssima precisão de usinagem. No entanto, muitas empresas são atormentadas por dois problemas há muito tempo:
Primeiro, os traços microscópicos gerados pela laminação a frio são extremamente ocultos, sendo quase impossível capturá-los de forma eficaz por meio de métodos convencionais como paquímetro e máquina de medição por coordenadas (CMM);
Segundo, muitos clientes não possuem o modelo digital original, não sabendo por onde começar quando precisam realizar uma inspeção de dimensão completa.
Atualmente, o setor não consegue, em geral, realizar a inspeção completa de todo o comprimento do rolo, só podendo fazer inspeção por amostragem em algumas seções, o que acarreta um risco muito alto de falha na detecção. Especialmente quando surgem desgastes precoces ou deformações locais na superfície do rolo, esses problemas costumam ser detectados apenas durante o teste de laminação na máquina, causando muito retrabalho e desperdício de material.

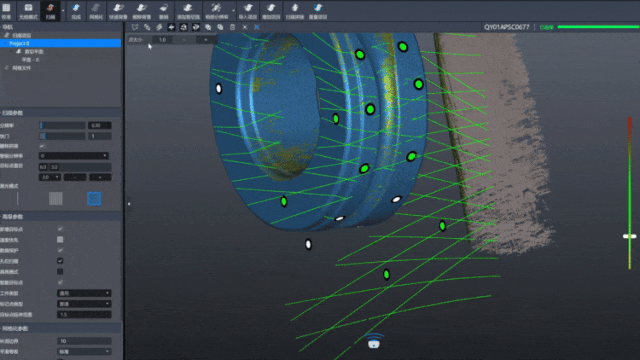

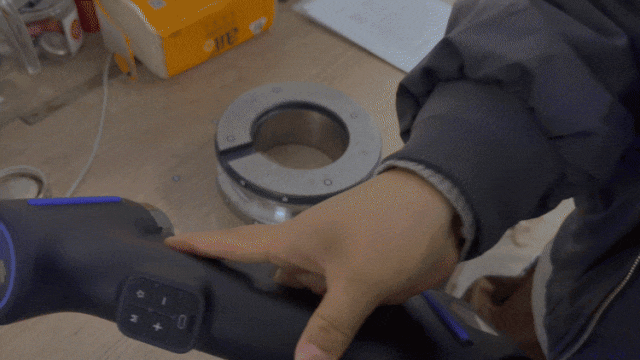

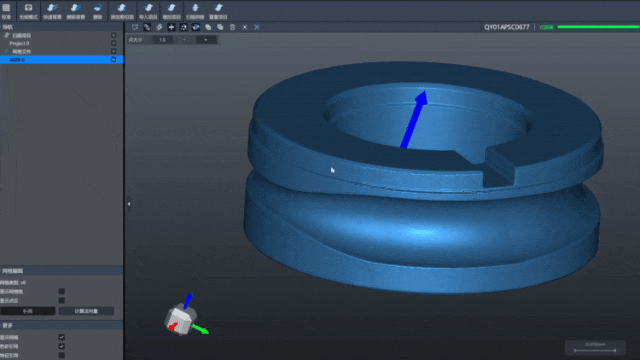

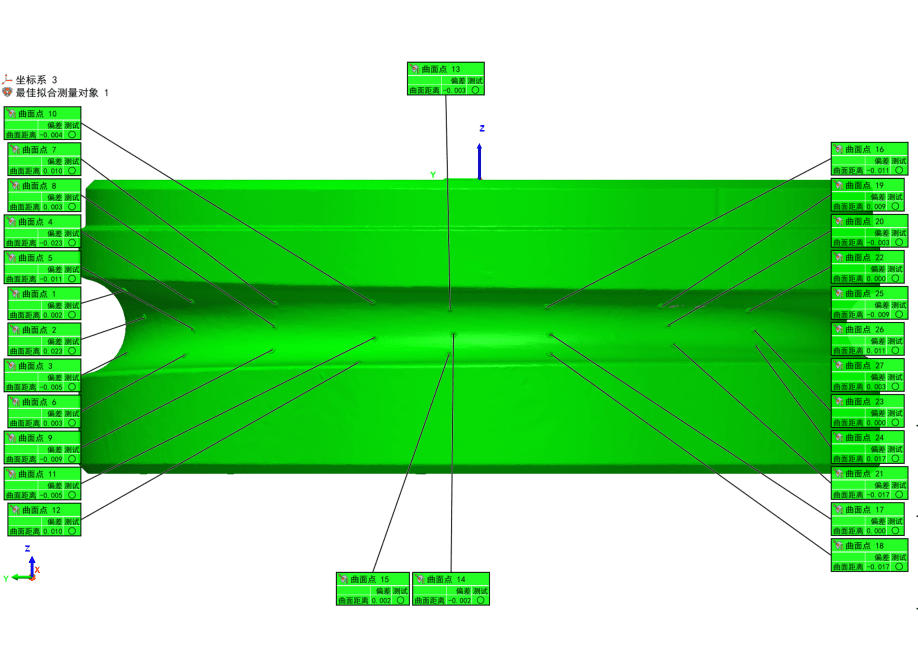

O scanner 3D AlphaScan da INSVISION oferece uma solução "fora do padrão", mas extremamente eficaz: não é necessário ter um modelo digital, basta usar um rolo qualificado e aprovado como "amostra ouro". Primeiro, faça a varredura completa do rolo aprovado com o AlphaScan para gerar um modelo 3D de alta precisão; depois, faça a varredura dos produtos a serem inspecionados e dos rolos recém-produzidos da mesma forma; por fim, o software realiza a comparação automaticamente e gera um mapa de nuvem de desvios colorido. Onde está saliente, onde está côncavo e se os traços de laminação a frio excedem o limite padrão ficam evidentes de forma imediata.

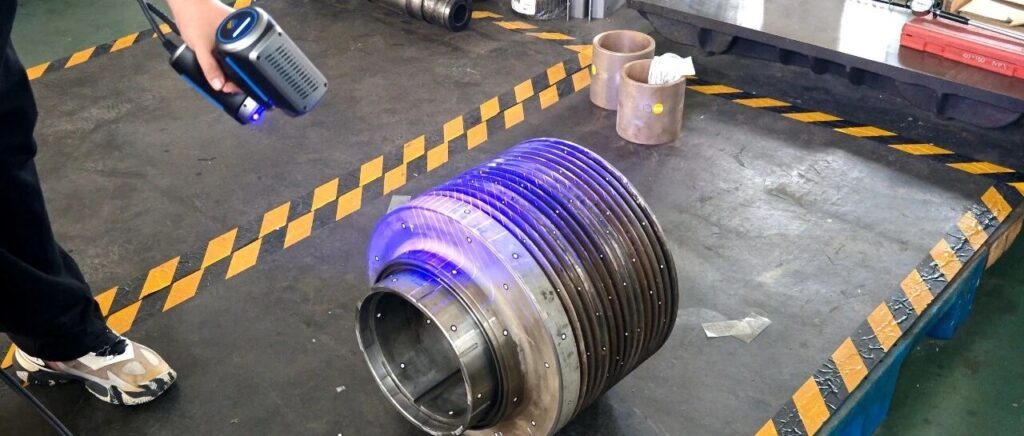

O AlphaScan adota tecnologia de laser azul, que lida facilmente com as superfícies altamente refletivas dos moldes de laminação a frio, capturando características microscópicas com alta precisão de 0,020 mm. Realiza varredura segmentada e junção em tempo real, cobrindo rolos de grande comprimento com flexibilidade. De "não consegue ver, não mede completamente" para "comparação de dimensão completa e visualizada", essa ideia de "usar rolo qualificado como modelo" está ajudando cada vez mais empresas de moldes de laminação a frio a gerenciar a qualidade de forma realmente eficaz.
