En el diseño y modificación de equipos de fitness, los marcos de conexión cumplen una función central de soporte de carga y posicionamiento angular. Sin embargo, estas piezas suelen tener una estructura compleja, y la medición manual de sus ángulos relativos espaciales presenta problemas de imprecisión, datos incompletos y falta de garantía de precisión.
Ahora, el escáner 3D portátil AlphaScan ofrece una solución completamente innovadora:
✅ Obtención rápida de datos 3D completos

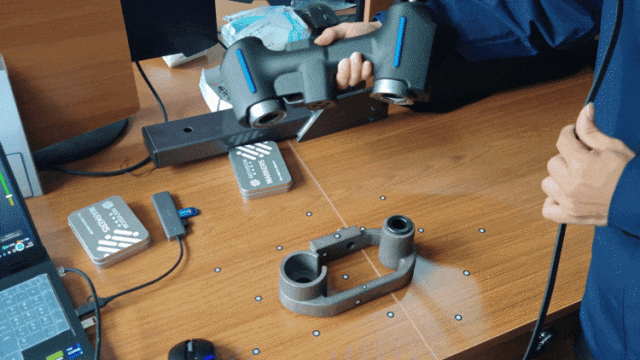

Sin necesidad de herramientas de fijación, se puede escanear el marco de conexión en pocos minutos para generar un modelo de nube de puntos 1:1 de alta precisión. Todas las superficies curvas, orificios y nervaduras de refuerzo se aprecian claramente.
✅ Medición con un solo clic de ángulos relativos espaciales

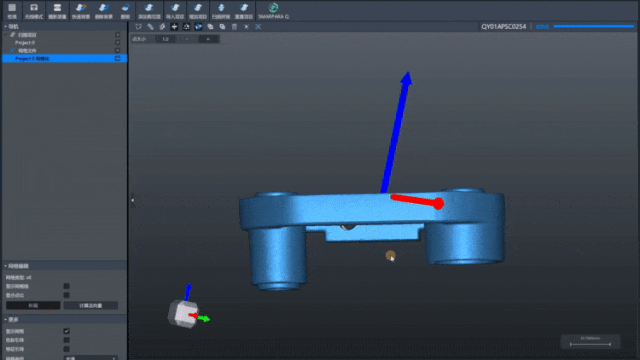

Los ángulos de inclinación de montaje, la simetría y el paralelismo que antes se estimaban mediante escuadras y cuerdas, ahora se pueden recopilar con precisión directamente desde el modelo 3D en el software de ingeniería inversa, con un error controlado inferior a 0,02 mm.
✅ Duplicación de la eficiencia en modelado por ingeniería inversa

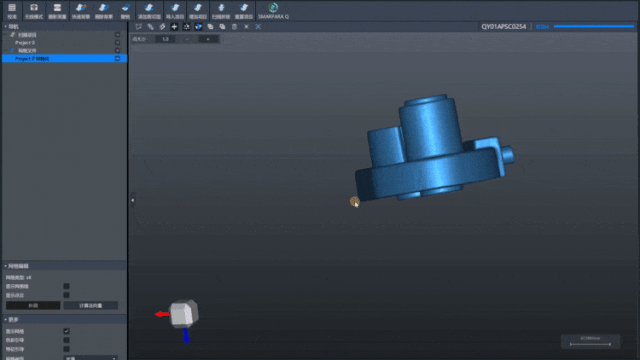

Al contar con una nube de puntos real como base, los diseñadores ya no trabajan "a ciegas": pueden ajustar directamente los contornos y reconstruir las superficies curvas, garantizando que el modelo CAD obtenido por ingeniería inversa encaje perfectamente con la pieza física, lo que reduce considerablemente el ciclo de diseño de modificaciones.
Una empresa dedicada al diseño y fabricación de equipos de fitness utilizó AlphaScan para realizar la ingeniería inversa de marcos de conexión antiguos. El molde del nuevo diseño se fabricó con éxito en el primer intento, no requirió ningún ajuste durante el montaje y el ciclo de desarrollo se redujo en un 60%.
Que cada extensión y cada carga soportada por el equipo de fitness comience con datos precisos. AlphaScan: garantiza la seguridad y la precisión en la ingeniería inversa industrial.
