헬스 기기의 설계와 모델 변경 과정에서 연결 프레임은 핵심적인 하중 지지와 각도 위치 결정 기능을 담당합니다. 하지만 이런 부품은 대부분 구조가 복잡하고 공간 상대 각도를 인력으로 측정하기 때문에 측정 오차가 발생하고 전체를 측정하기 어려우며 정밀도를 보장할 수 없습니다.
지금 AlphaScan 핸디형 3D 스캐너가 완전히 새로운 솔루션을 제공합니다:
✅ 완전한 3D 데이터 빠르게 획득

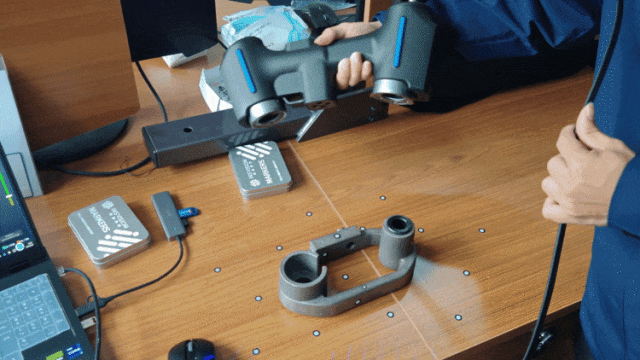

별도의 고정 지그가 필요 없고 몇 분 만에 연결 프레임 스캔을 완료해 고정밀 1:1 포인트 클라우드 모델을 생성합니다. 모든 곡면, 홀 위치, 보강 리브를 한눈에 확인할 수 있습니다.
✅ 공간 상대 각도 '원클릭 측정'

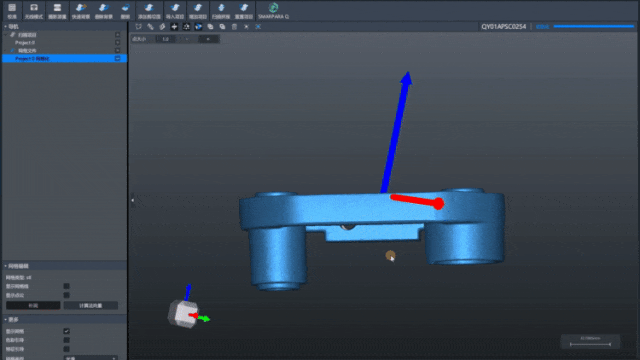

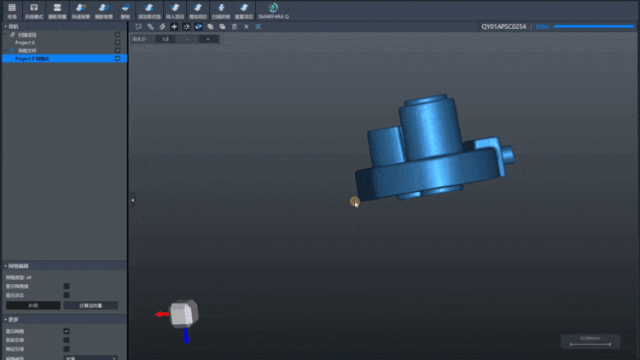

과거에는 각도기, 줄자 등으로 설치 경사각, 대칭도, 평행도를 추정했지만 이제는 리버스 엔지니어링 소프트웨어에서 3D 모델로부터 직접 정밀하게 측정할 수 있으며 오차는 0.02mm 이내로 제어됩니다.
✅ 리버스 모델링 효율 2배 향상
실제 포인트 클라우드를 기반으로 설계자가 '맹목적으로 그리는' 일이 없어지고 직접 윤곽을 피팅하고 곡면을 재구성해 리버스 엔지니어링으로 만든 CAD 모델이 실제 제품과 완벽하게 일치하도록 보장하며 모델 변경 설계 주기를 대폭 단축합니다.
어느 헬스 기기 설계·생산 기업은 AlphaScan을 활용해 구형 연결 프레임 리버스 엔지니어링을 진행했으며 새로 설계한 금형이 한 번의 금형 제작으로 성공했고 조립 시 수정 작업이 전혀 없었으며 개발 주기는 60% 단축되었습니다.
헬스 기기의 모든 동작, 모든 하중 지지가 정밀한 데이터로부터 시작되도록 합니다. AlphaScan은 산업용 리버스 엔지니어링, 안전과 정밀도를 보장합니다.
