Dans le cadre de la conception et de la modification des équipements de fitness, les supports de connexion assurent des fonctions essentielles de support de charge et de positionnement angulaire. Cependant, ces composants présentent souvent des structures complexes, et la mesure manuelle des angles relatifs spatiaux souffre d’imprécision, d’incomplétude et d’un manque de garantie de précision.
Aujourd’hui, le scanner 3D portatif AlphaScan apporte une toute nouvelle solution :
✅ Acquisition rapide de données 3D complètes

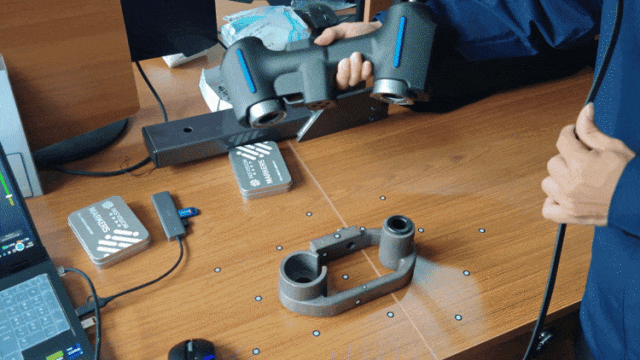

Sans besoin d’outillage de fixation, le support de connexion est scanné en quelques minutes, générant un modèle de nuage de points 1:1 de haute précision. Toutes les surfaces courbes, les trous et les renforts sont clairement visibles.
✅ Mesure des angles relatifs spatiaux en un clic

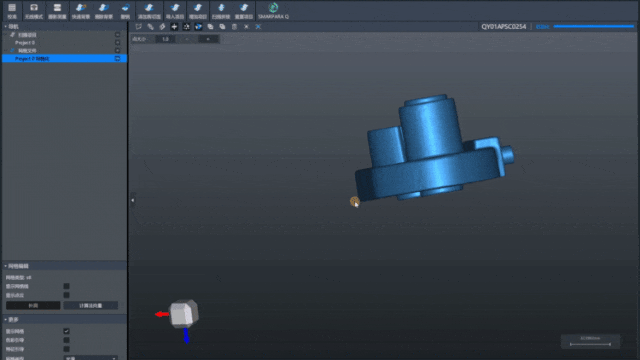

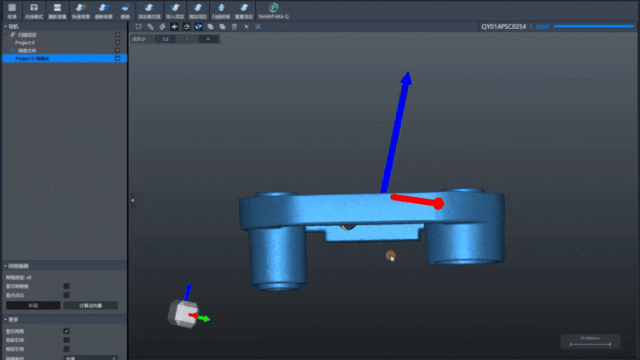

Autrefois estimés à l’aide de rapporteurs d’angle et de fils de mesure pour l’inclinaison de montage, la symétrie et la parallélisme, ces valeurs peuvent désormais être collectées avec précision directement sur le modèle 3D dans le logiciel d’ingénierie inverse, avec une erreur inférieure à 0,02 mm.
✅ Doublement de l’efficacité de la modélisation par ingénierie inverse
Avec un nuage de points réel comme référence, les concepteurs ne travaillent plus « à l’aveugle » : ils ajustent directement les contours et reconstruisent les surfaces courbes, garantissant que le modèle CAD issu de l’ingénierie inverse correspond parfaitement à l’objet physique, ce qui réduit considérablement le cycle de conception des modifications.
Une entreprise spécialisée dans la conception et la fabrication d’équipements de fitness a utilisé AlphaScan pour réaliser l’ingénierie inverse de supports de connexion anciens. Le nouveau moule conçu a été réussi dès la première fabrication, l’assemblage n’a nécessité aucun ajustement, et le cycle de développement a été réduit de 60 %.
Chaque mouvement d’extension et chaque charge supportée par les équipements de fitness reposent désormais sur des données précises. AlphaScan : au service de l’ingénierie inverse industrielle, de la sécurité et de la précision.
