Nel settore della scansione 3D industriale, l’applicazione di punti di riferimento e l’uso di cavi sono sempre state procedure complesse imprescindibili per l’ispezione di pezzi di grandi dimensioni.
Che si tratti di carrozzerie bianche automobilistiche, pale eoliche o componenti strutturali aeronautici, l’applicazione di marcatori prima dell’ispezione occupa spesso una grande parte del tempo totale del processo. Tuttavia, questo è solo l’aspetto superficiale.
Il problema più profondo è: lo scanner 3D è solo uno strumento di acquisizione dati, o può diventare un motore di produttività che si integra veramente nel controllo qualità delle aziende e guida le decisioni?
Checklist di validazione in reparto
| Area di attenzione | Punto decisionale | Nota di implementazione |
|---|---|---|
| Pezzo da controllare | Verificare dimensioni, superficie e tolleranze rispetto al compito di scansione | Eseguire una prova completa su un pezzo rappresentativo |
| Flusso dati | Controllare nuvola di punti, mappa deviazioni e report qualità | Confermare formati di esportazione e responsabilità di revisione |
| Uso in reparto | Valutare formazione, calibrazione, luce ambiente e spazio operativo | Usare la prova come riferimento per controlli ripetuti |
INSVISION sta rinnovando la percezione del settore con la propria risposta. La sua nuova generazione di dispositivi di tracciamento ottico metrologico V-Track non solo risolve i punti critici di efficienza grazie alle capacità chiave “senza punti di riferimento, doppia libertà wireless”, ma anche, a livello fondamentale, grazie alla profonda integrazione tra algoritmi AI e precisione metrologica, fa sì che la scansione 3D passi dal “rilevare” al “rilevare con precisione”.
Un caso pratico di ispezione ad alta precisione: scansione dell’aereo Yage con V-Track

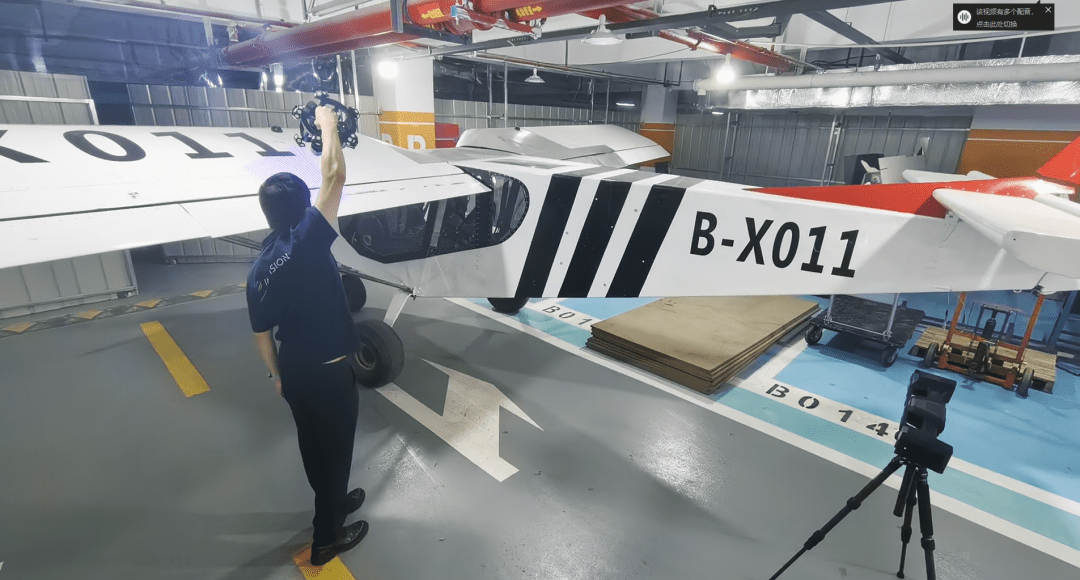

Poco tempo fa, il sistema di scansione 3D con tracciamento V-Track di INSVISION ha completato un’ispezione ad alta precisione dell’intera struttura dell’aereo Yage.
Senza necessità di applicare marcatori, il team di ispezione ha posizionato V-Track intorno all’aereo e ha utilizzato lo scanner portatile per rilevare aree critiche come le superfici delle ali, la pelle del fusolaggio e le giunzioni di assemblaggio.
Il sistema di tracciamento ottico blocca in tempo reale la posizione spaziale e l’orientamento dello scanner, i dati vengono acquisiti in sincrono con precisione micrometrica e assemblati in tempo reale durante gli spostamenti, consentendo di ricostruire il modello 3D dell’intero aereo in breve tempo.
Questa ispezione ha dimostrato appieno le capacità operative di V-Track nel contesto della produzione aeronautica: “pronta all’uso, senza punti di riferimento, doppia libertà wireless”, trasformando il controllo qualità da un processo basato su valutazioni empiriche a uno guidato dai dati.
Quattro punti di forza chiave: un progresso completo in termini di precisione, campo di azione ed efficienza

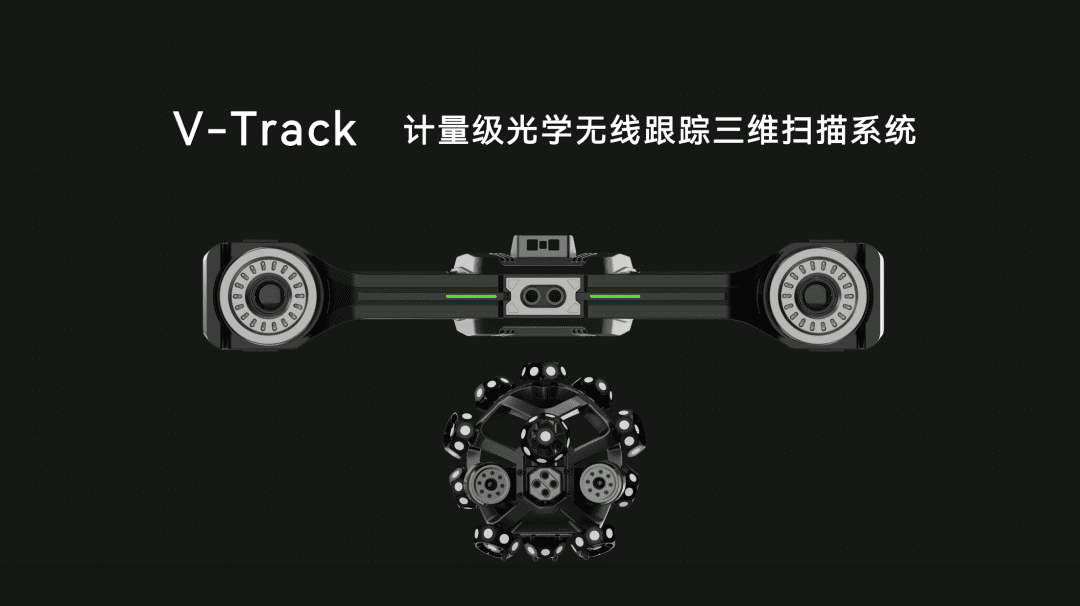

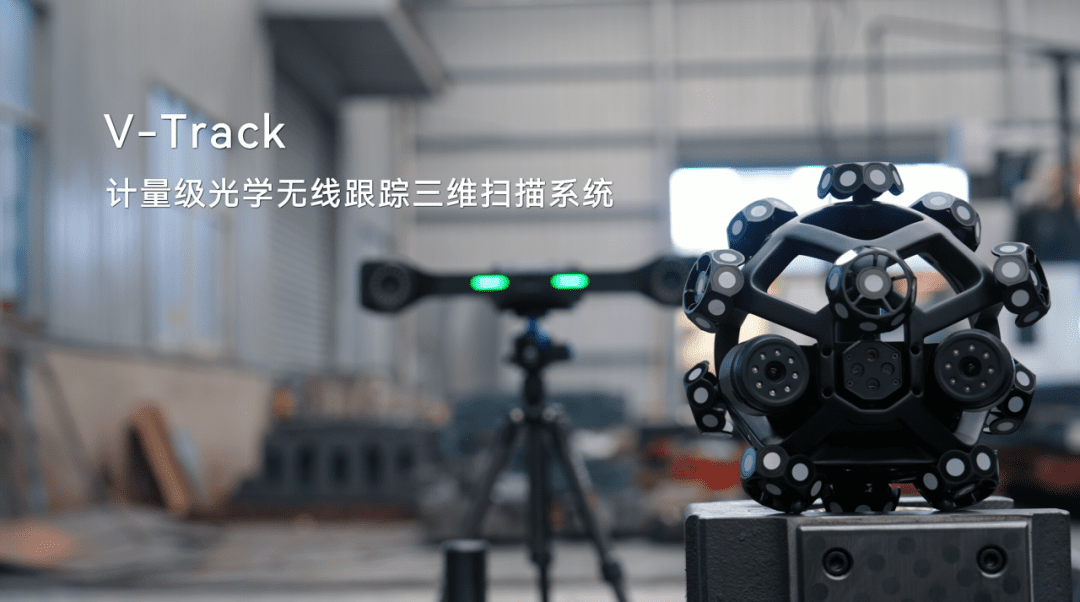

V-Track è un dispositivo di tracciamento ottico metrologico sviluppato autonomamente da INSVISION, progettato specificamente per scenari di misurazione di grandi dimensioni e alta precisione.
Sfrutta il principio del tracciamento ottico, sostituendo la modalità di lavoro della scansione portatile tradizionale, che dipende dai punti di riferimento per l’assemblaggio dei dati. I punti di forza chiave di V-Track possono essere riassunti in quattro punti:
Punto di forza 1: Maggiore precisione – il posizionamento metrologico garantisce la ricostruzione a livello micrometrico
In quanto dispositivo di tracciamento ottico metrologico, V-Track presenta un errore di riferimento di posizionamento spaziale estremamente basso, che determina direttamente l’accuratezza dei dati di scansione finali, consentendo di realizzare una ricostruzione 3D stabile a livello micrometrico su pezzi ad alto valore come componenti strutturali aeronautici e stampi di grandi dimensioni.
Punto di forza 2: Campo di azione più ampio – tracciamento globale di scenari estesi senza aree scoperte
Durante la scansione di pezzi di grandi dimensioni con la scansione portatile tradizionale, con l’estensione del percorso di scansione l’errore cumulativo emerge gradualmente, rendendo spesso necessaria l’applicazione di punti di riferimento densi sulla superficie del pezzo per garantire un vincolo globale.
Grazie alla capacità di tracciamento ottico a lunga distanza e con ampio campo visivo, V-Track mantiene una precisione di posizionamento stabile in spazi fisici più ampi: anche durante la scansione di ali di aereo o fiancate laterali di automobili lunghe diversi metri, non è necessario preoccuparsi di derive dei dati o disallineamenti nell’assemblaggio.
Punto di forza 3: Velocità maggiore – riduzione delle operazioni ausiliarie, focus sul nucleo dell’ispezione
L’efficienza dell’ispezione non dipende solo dalla velocità di scansione, ma anche dal tempo investito nella preparazione preliminare.
V-Track libera completamente gli operatori di ispezione dal lavoro a basso valore aggiunto costituito dall’applicazione e rimozione dei punti di riferimento, consentendo loro di concentrare tempo ed energie sulla fase vera e propria di analisi dell’ispezione, ottenendo così un salto di efficienza nell’intero processo di ispezione.
Punto di forza 4: Maggiore libertà – eliminazione completa dei vincoli di cavi e alimentazione elettrica.
Tra il rilevatore di tracciamento ottico V-Track e lo scanner portatile a sfera viene utilizzata la trasmissione dati wireless bidirezionale, e il terminale di scansione è alimentato da una batteria integrata: gli ingegneri possono raggiungere liberamente qualsiasi posizione di ispezione di pezzi di grandi dimensioni come ali e fusolaggi, senza essere limitati dalla lunghezza dei cavi o dalla disposizione delle prese elettriche.
La combinazione di due tecnologie wireless riporta l’ispezione alla sua essenza: concentrarsi sull’acquisizione dei dati stessa, invece che su un raggio di azione definito dalle connessioni fisiche.
Valore profondo: da “strumento di misurazione” a “motore di produttività”
Se ci si limitasse a considerare il “senza punti di riferimento” e il “doppio wireless”, V-Track rimarrebbe ancora a livello di “strumento più facile da usare”.
Ma INSVISION desidera che gli scanner 3D diventino direttamente motori di produttività per il controllo qualità e le decisioni di ricerca e sviluppo delle aziende.
La chiave di questa trasformazione risiede nell’efficienza del ciclo chiuso. Il processo di scansione 3D tradizionale si ferma spesso all'”ottenimento dei dati della nuvola di punti”, mentre le fasi successive di elaborazione dati, analisi comparativa e generazione di report rimangono scollegate.
Invece, V-Track e il suo ecosistema software integrato uniscono scansione, analisi e report in un flusso senza interruzioni.
Il software 3D INSVISION integra un accesso con un solo clic al software di misurazione, consentendo un’analisi di ispezione integrata e aiutando il team qualità a “localizzare i problemi in base a dimensioni e posizioni specifiche”.
Questo non solo consente di risparmiare tempo nella generazione dei report, ma soprattutto fornisce un riferimento diretto per le successive modifiche di processo: l’ispezione non è più un punto di arrivo, ma il punto di partenza per il miglioramento della produzione.
A un livello più profondo, questo tipo di dispositivi si sta spostando dai laboratori e dalle fasi di ricerca e sviluppo al controllo di processo in tempo reale sulle linee di produzione.
Nei settori manifatturieri avanzati come quello automobilistico e aerospaziale, gli scanner 3D stanno diventando gradualmente “sensori di processo” accanto alle linee di produzione.
La serie AlphaScan di INSVISION è stata già consegnata con successo a fornitori di prim’ordine come ZF, per l’ispezione qualità di componenti.
Ciò dimostra che la linea di prodotti rappresentata da V-Track non è solo efficiente, ma mantiene anche l’affidabilità metrologica negli ambienti severi delle linee di produzione, realizzando veramente il passaggio da “ispezione a posteriori” a “controllo di processo”.
La forza emergente della scansione 3D cinese
Fondata nell’ottobre 2021 con sede a Hangzhou, Zhejiang, INSVISION è un’impresa high-tech specializzata nel settore della visione artificiale 3D e dell’intelligenza artificiale.
Essendo una delle poche aziende nel paese che ha sviluppato autonomamente una gamma completa di prodotti tra cui scanner portatili, sistemi di tracciamento, soluzioni automatizzate e software, INSVISION si sta affermando nel settore della digitalizzazione 3D industriale grazie alla doppia guida “algoritmi AI + precisione metrologica”.
Il lancio di V-Track segna un posizionamento strategico chiave nel ramo tecnologico della scansione con tracciamento: liberare l’ispezione ad alta precisione di pezzi di grandi dimensioni dai vincoli dei punti di riferimento, integrandosi al contempo profondamente nei processi di controllo qualità delle aziende grazie alle sue capacità intelligenti.
Dall’ispezione in sito dell’aereo Yage all’efficace ispezione delle giunzioni della pelle del C919, fino al controllo qualità dei componenti sulle linee di produzione di ZF, le soluzioni di misurazione 3D di INSVISION vengono implementate in sempre più siti manifatturieri avanzati.
Mentre i dispositivi di scansione 3D cinesi si spostano dai laboratori alle linee di produzione, evolvendo da “strumenti” a “motori di produttività”, il percorso tecnologico rappresentato da V-Track, ovvero “eliminazione dei punti di riferimento + libertà wireless + guida AI”, potrebbe essere proprio la prossima direzione evolutiva importante per la misurazione 3D industriale.
