Валки для штампов холодной прокатки предъявляют чрезвычайно высокие требования к точности обработки. Однако многие предприятия уже давно сталкиваются с двумя проблемами:
Во-первых, микроскопические следы, образующиеся при холодной прокатке, крайне трудно обнаружить, стандартные инструменты, такие как штангенциркуль, координатно-измерительная машина и другие, практически не могут эффективно их зафиксировать;
Во-вторых, у клиента нет исходной цифровой модели, поэтому проведение полногабаритного контроля становится невозможным.
На сегодняшний день в отрасли в целом не реализуют полный контроль всего валка, а проводят выборочную проверку только нескольких сечений, что сопряжено с высоким риском пропуска дефектов. Особенно при появлении раннего износа или локальной деформации поверхности валка, проблемы часто обнаруживаются только во время пробной прокатки на станке, что приводит к большому объему переделок и перерасходу материалов.

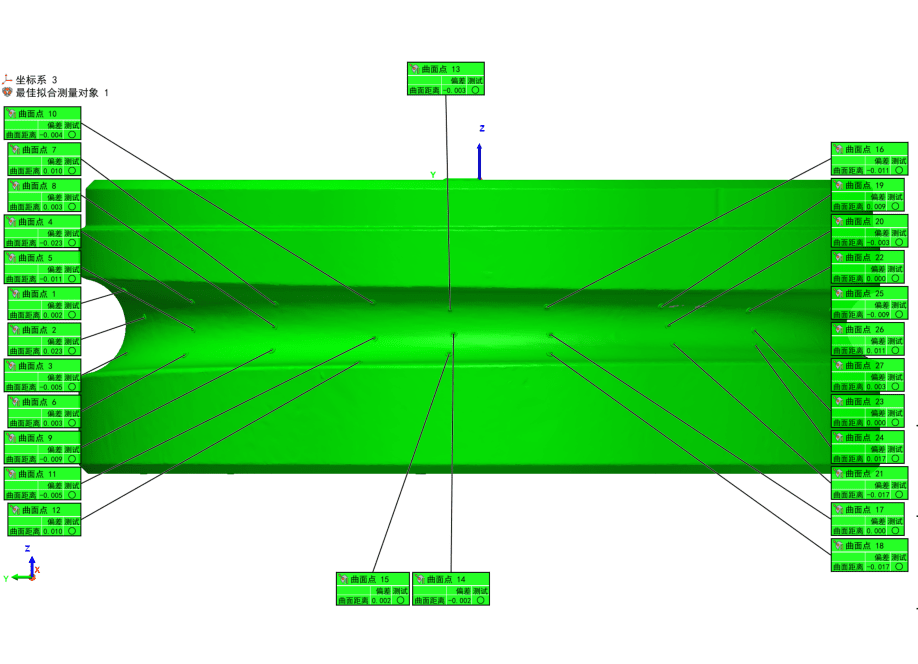

3D-сканер AlphaScan от INSVISION предлагает «нестандартный», но чрезвычайно эффективный подход — для работы не требуется цифровая модель, достаточно одного подтвержденного исправного эталонного валка в качестве «золотого образца». Сначала с помощью AlphaScan проводится полное сканирование эталонного валка для создания высокоточной 3D-модели; затем таким же образом сканируется проверяемое изделие и вновь изготовленные валки; в конце программное обеспечение автоматически сравнивает модели и выводит цветную карту отклонений. Места выпуклостей, вогнутостей, превышение допустимых норм следов холодной прокатки — все отображается наглядно.
AlphaScan использует технологию синего лазера, которая легко справляется с высокоотражающей поверхностью штампов холодной прокатки, фиксируя микроскопические особенности с высокой точностью до 0,020 мм. Секционное сканирование с сопоставлением в реальном времени позволяет гибко работать даже с длинномерными валками. Переход от «невозможности увидеть и измерить полностью» к «полногабаритному визуализированному сравнению» — этот подход «использования эталона в качестве модели» уже помогает все большему числу предприятий, занимающихся производством штампов холодной прокатки, эффективно управлять качеством продукции.
