В области промышленного 3D-сканирования наклеивание маркерных точек и проводное подключение всегда были трудоемкими этапами, которых нельзя избежать п
В области промышленного 3D-сканирования наклеивание маркерных точек и проводное подключение всегда были трудоемкими этапами, которых нельзя избежать при инспекции крупногабаритных заготовок.
Будь то неокрашенные кузова автомобилей, лопасти ветрогенераторов или авиационные конструкционные элементы, наклеивание маркерных точек перед инспекцией часто занимает значительную часть всего рабочего времени. Однако это только внешняя сторона.
Глубокий вопрос заключается в следующем: является ли 3D-сканер всего лишь инструментом для сбора данных, или же он может стать движком производительности, который действительно интегрируется в систему контроля качества предприятия и влияет на принятие решений?
Контрольный список внедрения
| Фокус | Критерий решения | Примечание по внедрению |
|---|---|---|
| Деталь | Сопоставить размер, поверхность и ключевые допуски с задачей сканирования | Провести полный пробный цикл на типовой детали |
| Поток данных | Проверить облако точек, карту отклонений и отчет качества | Заранее согласовать формат экспорта и ответственных за проверку |
| Цеховое внедрение | Оценить обучение, калибровку, освещение и рабочее пространство | Зафиксировать тест как базу для повторных проверок |
INSVISION обновляет представления отрасли своими решениями. Его новое поколение метрологических оптических трекинговых устройств V-Track не только решает ключевую проблему эффективности за счет возможностей «отсутствие необходимости наклеивания маркерных точек, полная свобода двойной беспроводной связи», но и за счет глубокой интеграции ИИ-алгоритмов и метрологической точности на низком уровне переводит промышленное 3D-сканирование от возможности получения данных к получению точных данных.
Практический пример высокоточной инспекции: сканирование самолета Ягэ с помощью V-Track
Недавно трековая система 3D-сканирования INSVISION V-Track выполнила высокоточную инспекцию всей конструкции самолета Ягэ.

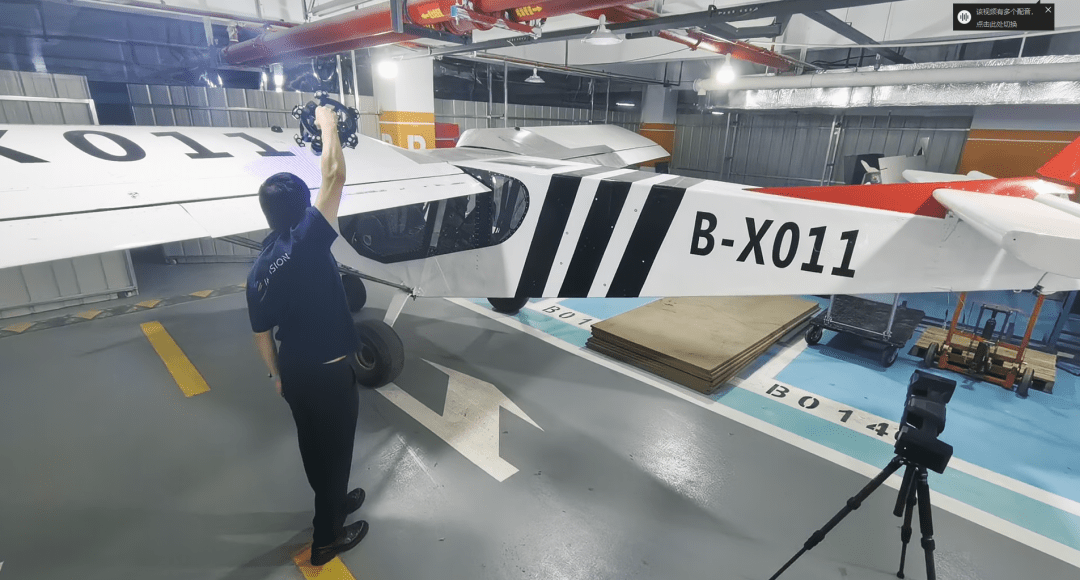

Без необходимости наклеивания маркерных точек команда инспекторов разместила V-Track вокруг самолета и провела сканирование ключевых участков: криволинейных поверхностей крыльев, обшивки фюзеляжа, стыков сборки и других элементов.
Оптическая трекинговая система в реальном времени отслеживает пространственное положение и ориентацию сканера, данные собираются синхронно с микронной точностью и совмещаются в реальном времени при переходе между зонами сканирования, поэтому 3D-модель всего самолета была восстановлена за короткое время.
Эта инспекция полностью продемонстрировала практические возможности V-Track в условиях авиационного производства: «сканируй сразу, без маркерных точек, полная свобода двойной беспроводной связи», и перевела контроль качества с основанного на опыте суждений на основанный на данных подход.
Четыре ключевых преимущества: комплексный прорыв в точности, диапазоне и эффективности

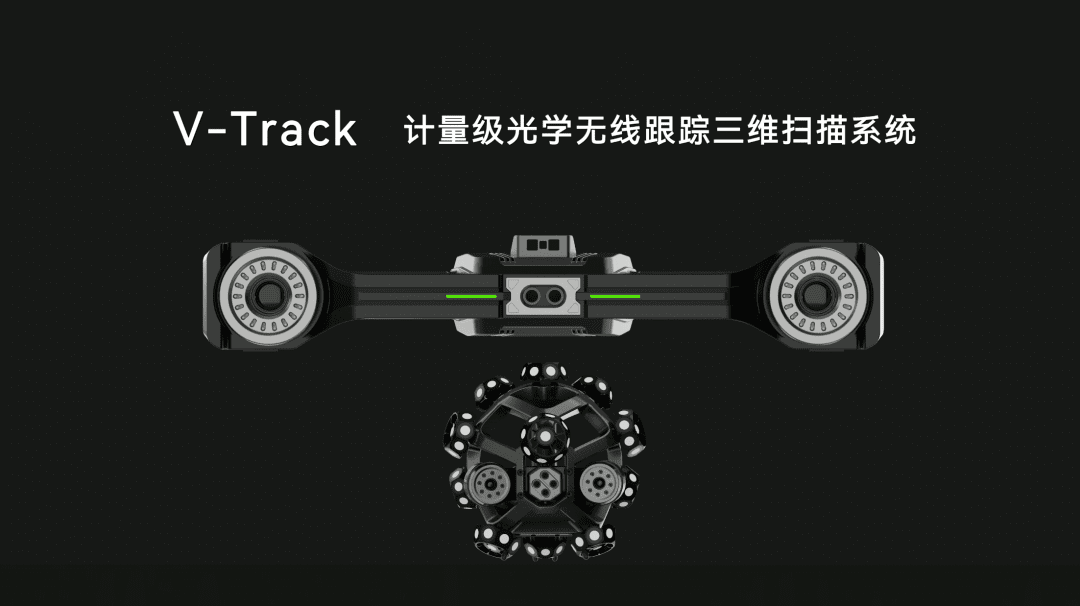

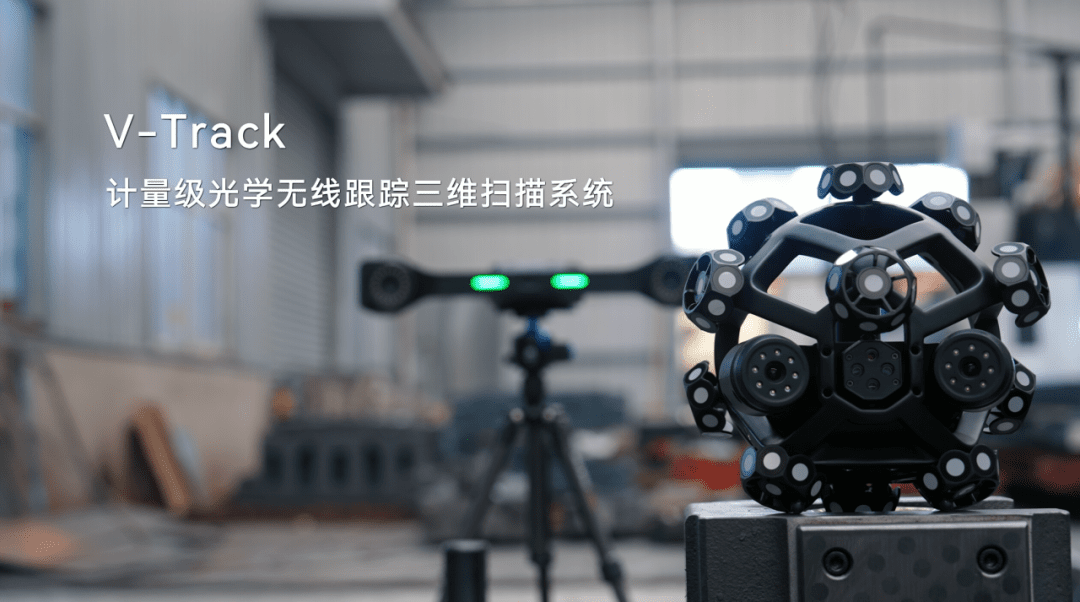

V-Track — это метрологическое оптическое трекинговое устройство собственной разработки INSVISION, созданное специально для сценариев крупногабаритных высокоточных измерений.
Оно основано на принципе оптического трекинга, заменяя традиционный режим работы ручного сканирования, при котором совмещение данных зависит от маркерных точек. Ключевые преимущества V-Track можно обобщить в четыре пункта:
Преимущество 1: Высокая точность — метрологическое позиционирование обеспечивает микронное восстановление моделей
V-Track как метрологическое оптическое трекинговое устройство имеет крайне низкую ошибку пространственной базы позиционирования, что напрямую определяет точность конечных сканированных данных и позволяет выполнять стабильное микронное 3D-восстановление на высокоценных заготовках, таких как авиационные конструкционные элементы, крупные пресс-формы и другие изделия.
Преимущество 2: Большой диапазон — глобальный трекинг крупных сцен без слепых зон
При сканировании крупногабаритных заготовок традиционным ручным сканером по мере удлинения траектории сканирования постепенно проявляется накопленная ошибка, поэтому часто требуется плотное наклеивание маркерных точек на поверхность заготовки для глобальной корректировки.
Благодаря возможностям оптического трекинга на большом расстоянии и с широким полем зрения V-Track поддерживает стабильную точность позиционирования в большом физическом пространстве.
Даже при сканировании крыльев самолета длиной в несколько метров или боковых панелей автомобиля не возникает риска смещения данных или ошибок совмещения.
Преимущество 3: Высокая скорость — сокращение вспомогательных работ, фокус на основной задаче инспекции
Эффективность инспекции зависит не только от скорости сканирования, но и от времени, затраченного на предварительную подготовку.
V-Track полностью освобождает инспекторов от низкопродуктивной работы «наклеить маркеры — удалить маркеры», позволяя сосредоточить время и усилия на непосредственном анализе в рамках инспекции, что обеспечивает скачок эффективности всего процесса инспекции в целом.
Преимущество 4: Максимальная свобода — полное избавление от ограничений кабелей и источников питания.
Между оптическим трекером V-Track и ручным сферическим сканером реализована двусторонняя беспроводная передача данных, сканирующий терминал работает от встроенного аккумулятора, поэтому инженеры могут свободно добраться до любого участка крупногабаритной заготовки, такого как крыло или фюзеляж, не ограничиваясь длиной кабеля и расположением розеток.
Комбинация двух беспроводных технологий возвращает инспекции ее суть — фокус на самом сборе данных, а не на рабочем радиусе, определяемом физическими подключениями.
Глубокая ценность: от «инструмента измерения» к «движку производительности»
Если говорить только об «отсутствии необходимости наклеивать маркеры» и «двойной беспроводной связи», то V-Track остается на уровне «более удобного инструмента».
Но INSVISION стремится к тому, чтобы 3D-сканеры напрямую становились движком производительности для контроля качества и принятия решений в области разработок на предприятиях.
Ключ к этому преобразованию — эффективность замкнутого цикла. Традиционный процесс 3D-сканирования обычно останавливается на этапе «получения данных облака точек», а последующие этапы обработки данных, сравнительного анализа и генерации отчетов остаются разрозненными.
В свою очередь V-Track и сопутствующая программная экосистема объединяют сканирование, анализ и формирование отчетов в единую непрерывную цепочку.
Программное обеспечение 3D INSVISION имеет встроенную функцию перехода в ПО для измерений в один клик, что обеспечивает комплексный инспекционный анализ и помогает командам по качеству локализовать проблемы с указанием точного размера и точного расположения дефекта.
Это не только экономит время на подготовку отчетов, но и обеспечивает прямое основание для последующей корректировки технологического процесса: инспекция перестает быть конечной точкой и становится отправной точкой для улучшения производства.
Более того, такое оборудование постепенно переходит из лабораторий и этапов разработок в сферу реального контроля процессов на производственных линиях.
В высокотехнологичных отраслях производства, таких как автомобильная, авиационная и космическая промышленность, 3D-сканеры постепенно становятся «процессными сенсорами» рядом с производственными линиями.
Серия AlphaScan от INSVISION уже успешно поставлена ведущим поставщикам, включая ZF Friedrichshafen AG, для контроля качества комплектующих.
Это подтверждает, что продуктовое направление, представленное V-Track, не только отличается высокой эффективностью, но и сохраняет метрологическую надежность в сложных условиях производственных линий, реализуя настоящий переход от «инспекции по факту» к «контролю процесса».
«Новая сила» китайского 3D-сканирования
INSVISION, основанная в октябре 2021 года со штаб-квартирой в Ханчжоу, провинция Чжэцзян, — это высокотехнологичная компания, специализирующаяся на области 3D-машинного зрения и искусственного интеллекта.
Будучи одной из немногих компаний в Китае, реализовавших собственную разработку полной матрицы продуктов: ручных, трекинговых, автоматических устройств и программного обеспечения, INSVISION успешно заявляет о себе в области промышленной 3D-цифровизации за счет двойного движка «ИИ-алгоритмы + метрологическая точность».
Выпуск V-Track ознаменовал ключевой шаг компании в технологическом направлении трекового сканирования: высокоточная инспекция крупногабаритных заготовок освобождается от ограничений, связанных с маркерными точками, а интеллектуальные возможности глубоко интегрируются в процессы контроля качества предприятий.
От полевой инспекции самолета Ягэ до эффективной инспекции стыков обшивки самолета C919 и контроля качества комплектующих на производственных линиях ZF, 3D-измерительные решения INSVISION внедряются на все большем количестве объектов высокотехнологичного производства.
По мере того как китайское 3D-сканирующее оборудование переходит из лабораторий на производственные линии и эволюционирует от «инструмента» к «движку производительности», технологический путь, представленный V-Track — «отказ от маркерных точек + беспроводная свобода + управление на основе ИИ» — может стать следующим важным направлением эволюции промышленных 3D-измерений.
