I rulli per stampi di laminazione a freddo richiedono una precisione di lavorazione estremamente elevata. Tuttavia, molte aziende sono da tempo afflitte da due problemi:
Primo: le tracce microscopiche generate dalla laminazione a freddo sono estremamente nascoste e gli strumenti convenzionali come calibri e macchine a coordinate tridimensionali non riescono quasi a rilevarle efficacemente;
Secondo: i clienti non dispongono del modello numerico originale, quindi non sanno da dove iniziare per effettuare un'ispezione a dimensione completa.
Attualmente nel settore non è generalmente possibile effettuare un'ispezione completa di tutto il rullo, si possono solo controllare a campione alcune sezioni, con un rischio molto elevato di mancate rilevazioni. In particolare, quando sulla superficie del rullo si verificano usure precoci o deformazioni locali, queste vengono spesso scoperte solo durante la prova di laminazione sulla macchina, causando numerosi rilavorazioni e sprechi di materiale.

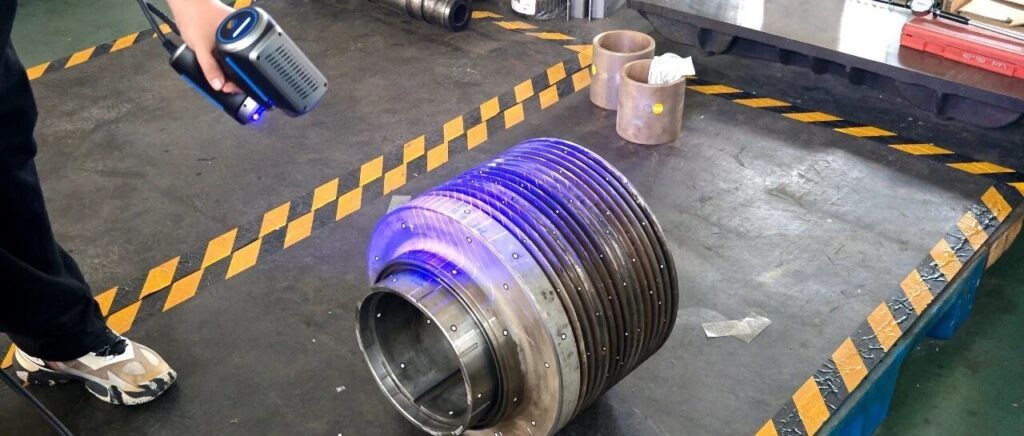

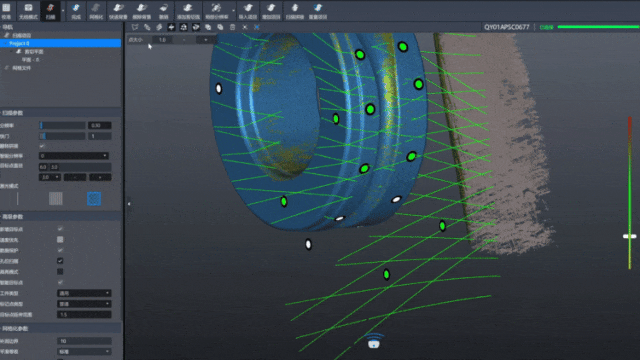

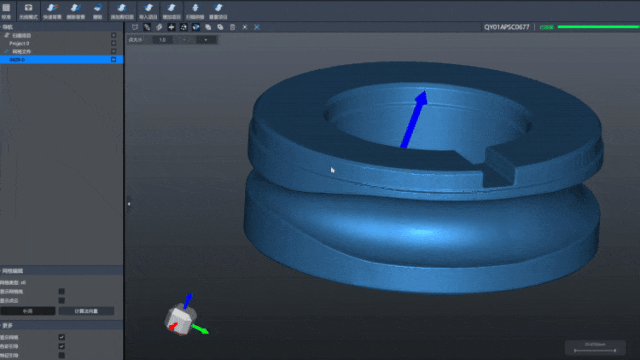

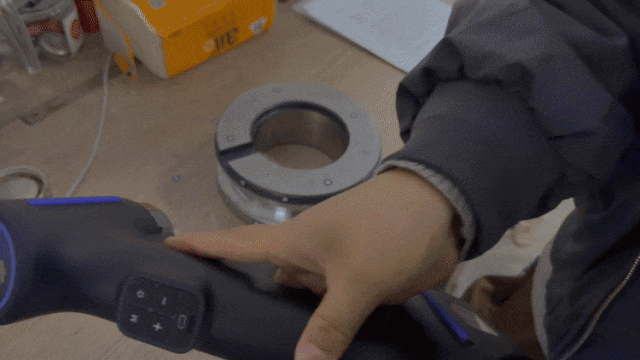

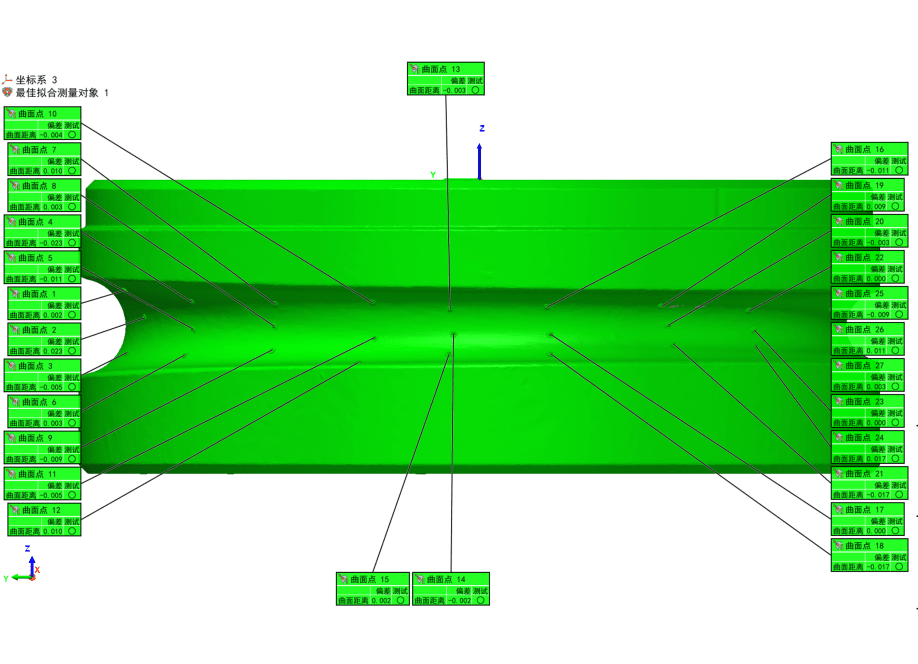

Lo scanner 3D AlphaScan di INSVISION offre una soluzione "non convenzionale" ma estremamente efficace: non è necessario disporre del modello numerico, basta utilizzare un rullo qualificato come "campione d'oro". Prima si esegue una scansione completa del rullo qualificato con AlphaScan per generare un modello tridimensionale ad alta precisione; poi si scansionano allo stesso modo i prodotti da ispezionare e i rulli appena prodotti; infine il software effettua un confronto automatico e genera una mappa di deviazione a colori. È immediatamente evidente dove ci sono protuberanze, depressioni e se le tracce di laminazione a freddo superano i limiti consentiti.
AlphaScan adotta la tecnologia laser blu, che si adatta facilmente alle superfici altamente riflettenti dei stampi di laminazione a freddo, catturando caratteristiche microscopiche con un'alta precisione di 0,020 mm. Grazie alla scansione segmentata e alla giunzione in tempo reale, anche i rulli di lunghezza elevata possono essere coperti con flessibilità. Da "non visibile, misurazione incompleta" a "confronto a dimensione completa e visualizzato", questo approccio "prendi il prodotto perfetto come modello" sta aiutando sempre più aziende produttrici di stampi per laminazione a freddo a gestire efficacemente la qualità.
