Dans le domaine du balayage 3D industriel, le « collage de points de repère » et les « connexions filaires » ont toujours été des étapes fastidieuses
Dans le domaine du balayage 3D industriel, le collage de points de repère et les connexions filaires ont toujours été des étapes fastidieuses incontournables lors de l’inspection de pièces de grande taille.
Qu’il s’agisse de carrosseries automobiles en blanc, de pales d’éoliennes ou de structures aéronautiques, le collage de points de repère avant inspection occupe souvent une part importante du temps total du processus. Cependant, ce n’est que la partie visible du problème.
La question plus profonde est la suivante : le scanneur 3D n’est-il qu’un outil de collecte de données, ou peut-il réellement devenir un moteur de productivité intégré au contrôle qualité des entreprises et pilotant leurs décisions ?
Checklist de validation terrain
| Axe d’analyse | Point de décision | Conseil de déploiement |
|---|---|---|
| Pièce à contrôler | Vérifier taille, état de surface et tolérances clés par rapport au scan | Réaliser un essai complet sur une pièce représentative |
| Flux de données | Contrôler le passage du nuage de points au rapport qualité | Valider formats d’export et responsabilités de revue |
| Déploiement atelier | Évaluer formation, calibration, lumière ambiante et espace disponible | Conserver le test comme référence de déploiement |
INSVISION renouvelle la perception du secteur avec sa réponse. Sa nouvelle génération de dispositif de suivi optique de niveau métrologique V-Track ne se contente pas de résoudre les problèmes d’efficacité grâce à ses capacités clés : sans collage de points de repère et double liberté sans fil.
Grâce à l’intégration profonde des algorithmes d’IA et de la précision métrologique au niveau de sa technologie de base, il fait passer le balayage 3D du « capacité à capturer des données » au « capacité à capturer des données précises ».
Cas pratique d’inspection haute précision : balayage d’un avion Yage avec V-Track
Il y a peu, le système de balayage 3D par suivi V-Track d’INSVISION a réalisé une inspection haute précision de la structure complète d’un avion Yage.

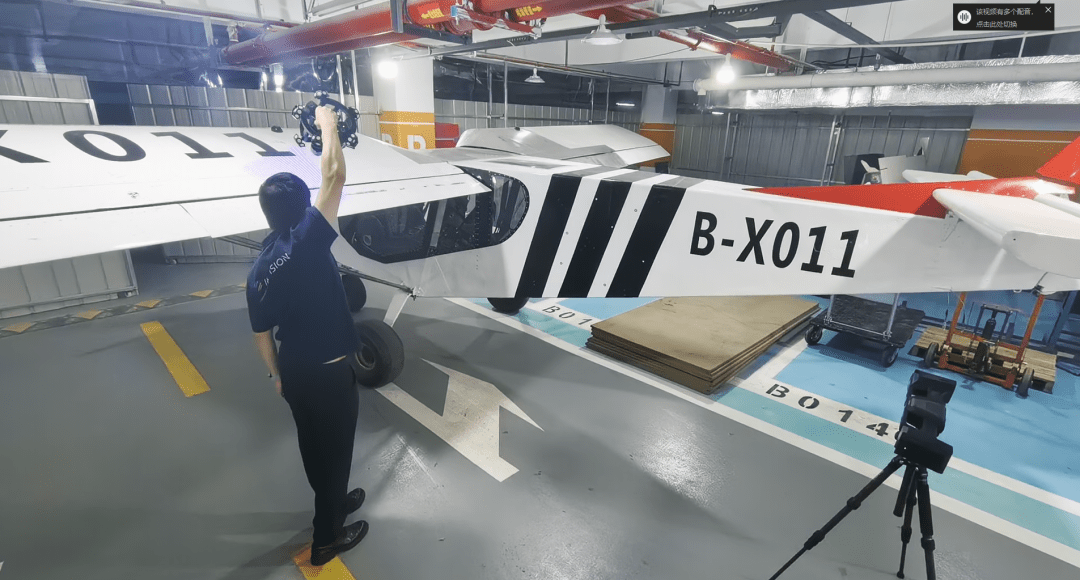

Sans avoir besoin de coller de points de repère, l’équipe d’inspection a installé V-Track autour de l’avion, puis a utilisé un dispositif de balayage portatif pour scanner les zones clés telles que la surface des ailes, le revêtement du fuselage et les joints d’assemblage.
Le système de suivi optique verrouille en temps réel la position spatiale et l’orientation du scanneur, les données sont collectées de manière synchrone avec une précision micrométrique et assemblées par changement de position en temps réel, permettant de reconstruire le modèle 3D de l’avion entier en peu de temps.
Cette inspection a pleinement démontré les capacités opérationnelles de V-Track dans les scénarios de fabrication aéronautique : prêt à l’emploi immédiat, sans points de repère, double liberté sans fil, faisant passer le contrôle qualité d’un jugement empirique à un pilotage par les données.
Quatre atouts clés : une percée complète en termes de précision, de portée et d’efficacité

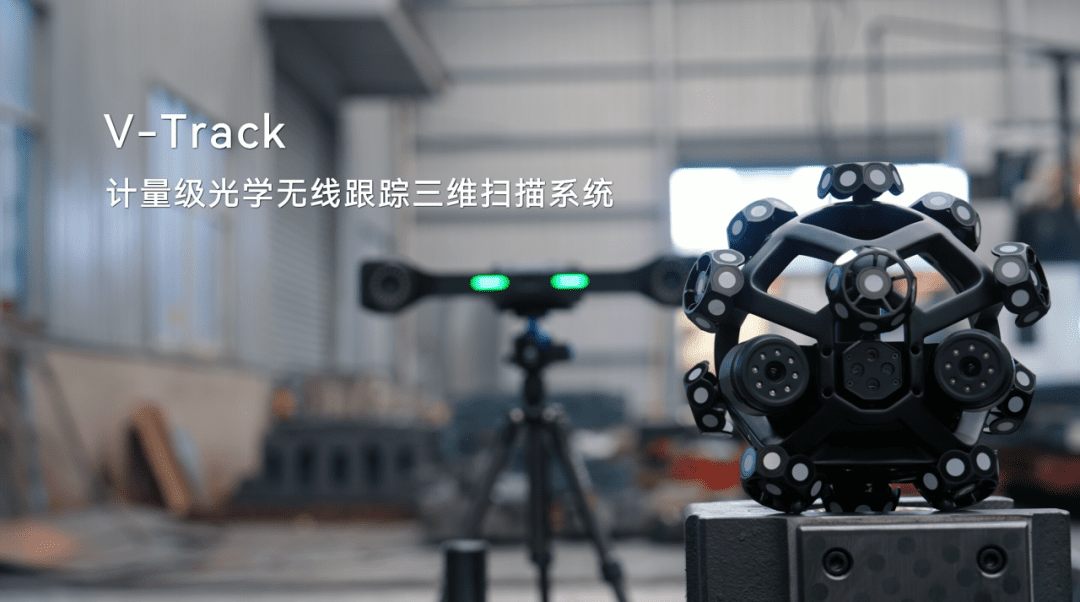

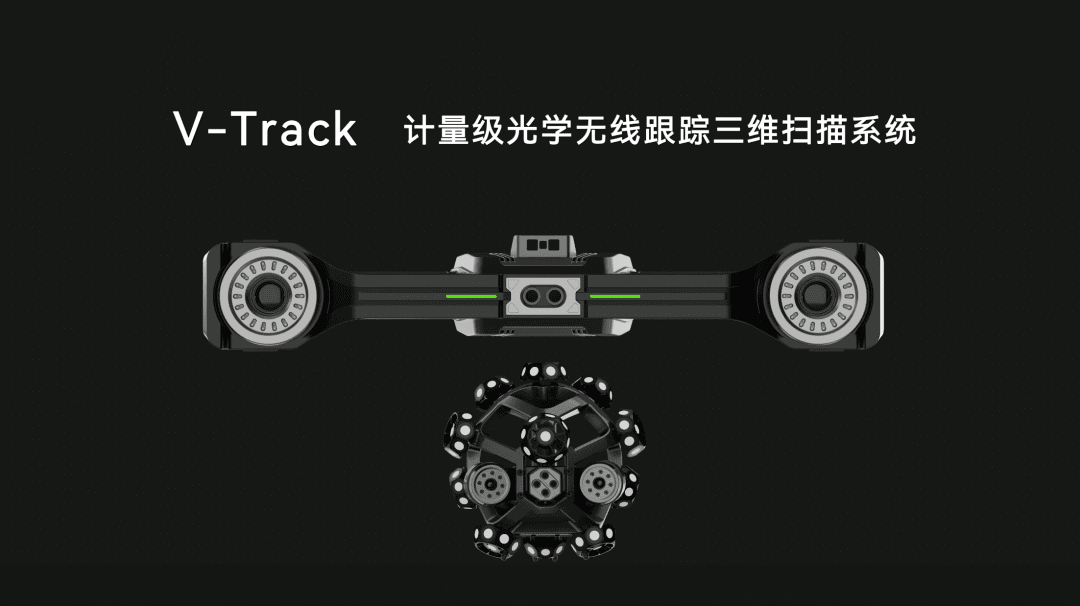

V-Track est un dispositif de suivi optique de niveau métrologique développé en interne par INSVISION, spécialement conçu pour les scénarios de mesure de grande taille et haute précision.
Il utilise le principe de suivi optique, remplaçant le mode de fonctionnement du balayage portatif traditionnel qui dépendait de points de repère pour l’assemblage des données. Les atouts clés de V-Track peuvent être résumés en quatre points :
Atout n°1 : Précision supérieure — un positionnement de niveau métrologique garantit une reconstruction micrométrique
En tant que dispositif de suivi optique de niveau métrologique, V-Track présente une erreur de référence de positionnement spatial extrêmement faible, qui détermine directement la précision des données de balayage finales.
Il permet de réaliser une reconstruction 3D micrométrique stable sur des pièces à haute valeur ajoutée telles que des structures aéronautiques et des moules de grande taille.
Atout n°2 : Portée étendue — suivi global de grands scénarios sans zone d’ombre
Lors du balayage de pièces de grande taille avec un scanneur portatif traditionnel, l’erreur cumulative apparaît progressivement à mesure que le parcours de balayage s’étend, nécessitant souvent un collage dense de points de repère sur la surface de la pièce pour assurer une contrainte globale.
Grâce à sa capacité de suivi optique à longue distance et à grand champ de vision, V-Track maintient une précision de positionnement stable dans un espace physique plus large.
Même lors du balayage d’ailes d’avion ou de flancs de voiture de plusieurs mètres de long, il n’y a aucun risque de dérive des données ou de décalage d’assemblage.
Atout n°3 : Vitesse accrue — réduction des travaux auxiliaires, concentration sur le cœur de l’inspection
L’efficacité de l’inspection dépend non seulement de la vitesse de balayage, mais aussi du temps consacré à la préparation en amont.
V-Track libère totalement les inspecteurs des tâches à faible valeur ajoutée consistant à coller puis retirer les points de repère, leur permettant de concentrer leur temps et leur énergie sur la phase d’analyse d’inspection proprement dite, ce qui génère un gain d’efficacité sur l’ensemble du processus d’inspection.
Atout n°4 : Liberté accrue — affranchissement total des contraintes de câbles et d’alimentation électrique.

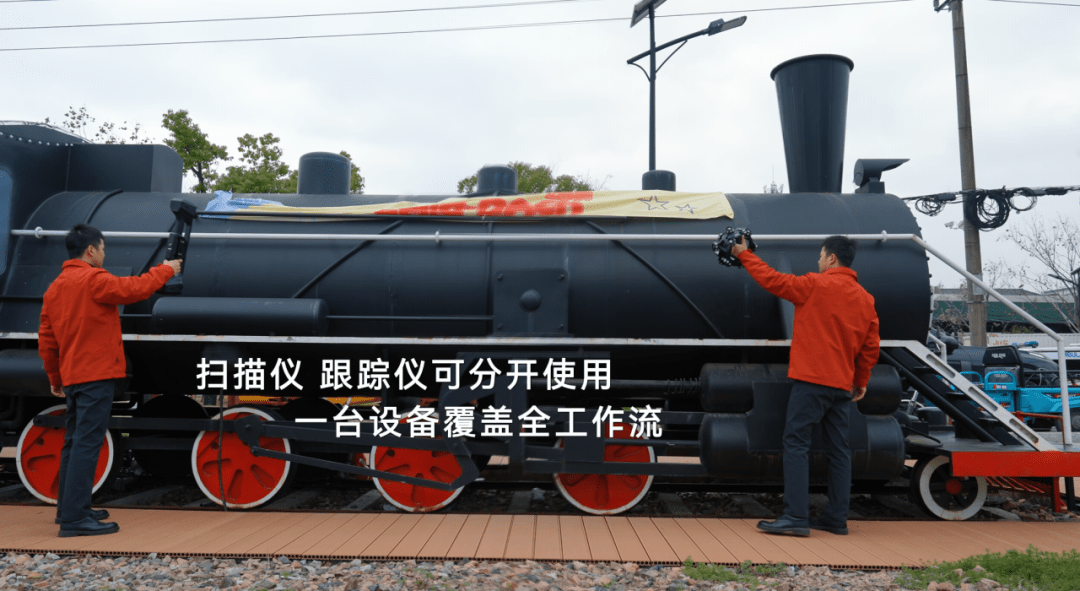

Une transmission de données sans fil bidirectionnelle est utilisée entre le dispositif de suivi optique V-Track et le scanneur à boule portatif.
Le terminal de balayage est alimenté par une batterie intégrée, permettant aux ingénieurs d’accéder librement à toute position d’inspection sur des pièces de grande taille telles que les ailes et le fuselage, sans être limités par la longueur des câbles ou l’emplacement des prises électriques.
Cette combinaison de deux technologies sans fil ramène l’inspection à son essence : se concentrer sur la collecte de données elle-même, plutôt que sur un rayon d’action défini par des connexions physiques.
Valeur profonde : du « outil de mesure » au « moteur de productivité »
Si l’on ne retenait que l’absence de points de repère et le double sans fil, V-Track resterait au niveau d’un « outil plus pratique ». Mais INSVISION souhaite que les scanneurs 3D deviennent directement des moteurs de productivité pour le contrôle qualité et les décisions de R&D des entreprises.
La clé de cette transformation réside dans l’efficacité de la boucle fermée. Le processus de balayage 3D traditionnel s’arrête souvent à l’« obtention de données de nuage de points », les étapes suivantes de traitement de données, d’analyse comparative et de génération de rapports restant disjointes.
Quant à V-Track et son écosystème de logiciels associés, ils intègrent le balayage, l’analyse et la génération de rapports en un flux continu.
Le logiciel 3D INSVISION intègre un accès en un clic au logiciel de mesure, permettant une analyse d’inspection en guichet unique et aidant les équipes qualité à « localiser les problèmes avec leurs dimensions et positions exactes ».
Cela permet non seulement de gagner du temps sur la génération des rapports, mais surtout de fournir une base directe pour les ajustements de processus ultérieurs : l’inspection n’est plus une étape finale, mais le point de départ de l’amélioration de la production.
Plus en profondeur, ce type de dispositif passe progressivement des laboratoires et des phases de R&D au contrôle de processus en temps réel sur les lignes de production.
Dans les secteurs de la fabrication de pointe tels que l’automobile et l’aéronautique, les scanneurs 3D deviennent progressivement des « capteurs de processus » au bord des lignes de production.
La gamme AlphaScan d’INSVISION a déjà été livrée avec succès à des fournisseurs de premier plan tels que ZF Friedrichshafen, pour l’inspection qualité de pièces détachées.
Cela démontre que la trajectoire produit représentée par V-Track n’est pas seulement efficace, mais maintient également une fiabilité de niveau métrologique dans les environnements exigeants des lignes de production, réalisant véritablement la transition de l’« inspection a posteriori » au « contrôle de processus ».
Une « force émergente » du balayage 3D fabriqué en Chine
Fondée en octobre 2021 et dont le siège social est situé à Hangzhou, dans la province du Zhejiang, INSVISION est une entreprise de haute technologie spécialisée dans le domaine de la vision artificielle 3D et de l’intelligence artificielle.

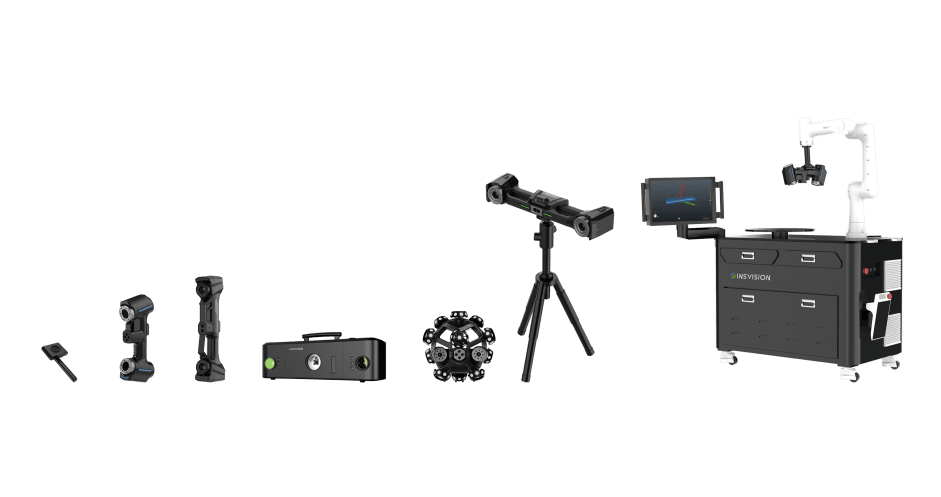

En tant que l’une des rares entreprises chinoises à avoir développé en interne une gamme complète de produits portatifs, de suivi, automatisés et de logiciels, INSVISION se distingue progressivement dans le domaine de la numérisation 3D industrielle grâce à sa double dynamique : « algorithmes d’IA + précision métrologique ».
Le lancement de V-Track marque un déploiement stratégique clé dans la branche technologique du balayage par suivi : permettre à l’inspection haute précision de pièces de grande taille de s’affranchir des contraintes des points de repère, tout en s’intégrant profondément dans les processus de contrôle qualité des entreprises grâce à ses capacités intelligentes.
De l’inspection sur site des avions Yage à l’inspection efficace des joints de revêtement du C919, en passant par le contrôle qualité des pièces sur les lignes de production de ZF, les solutions de mesure 3D d’INSVISION sont déployées dans un nombre croissant de sites de fabrication de pointe.
Alors que les dispositifs de balayage 3D fabriqués en Chine passent des laboratoires aux lignes de production et évoluent de « simple outil » à « moteur de productivité », la trajectoire technologique représentée par V-Track — suppression des points de repère + liberté sans fil + pilotage par IA — est peut-être la prochaine direction d’évolution importante de la mesure 3D industrielle.
