INSVISION × E·MOTION Team Boscelis der Nanjing Universität für Wissenschaft und Technik: Präzision macht Träume greifbar

Der Formel Student China Wettbewerb, veranstaltet von der Chinesischen Gesellschaft für Automobiltechnik, wird bereits zum 16. Mal in Folge ausgetrage

Formel Student China Wettbewerb

Veranstaltet von der Chinesischen Gesellschaft für Automobiltechnik

Wurde bereits 16 Mal in Folge ausgetragen

Gilt als „Wiege zukünftiger Automobilingenieure“

Jedes Jahr nehmen fast hundert Hochschulteams teil

Investieren ein ganzes Jahr Zeit und Arbeit

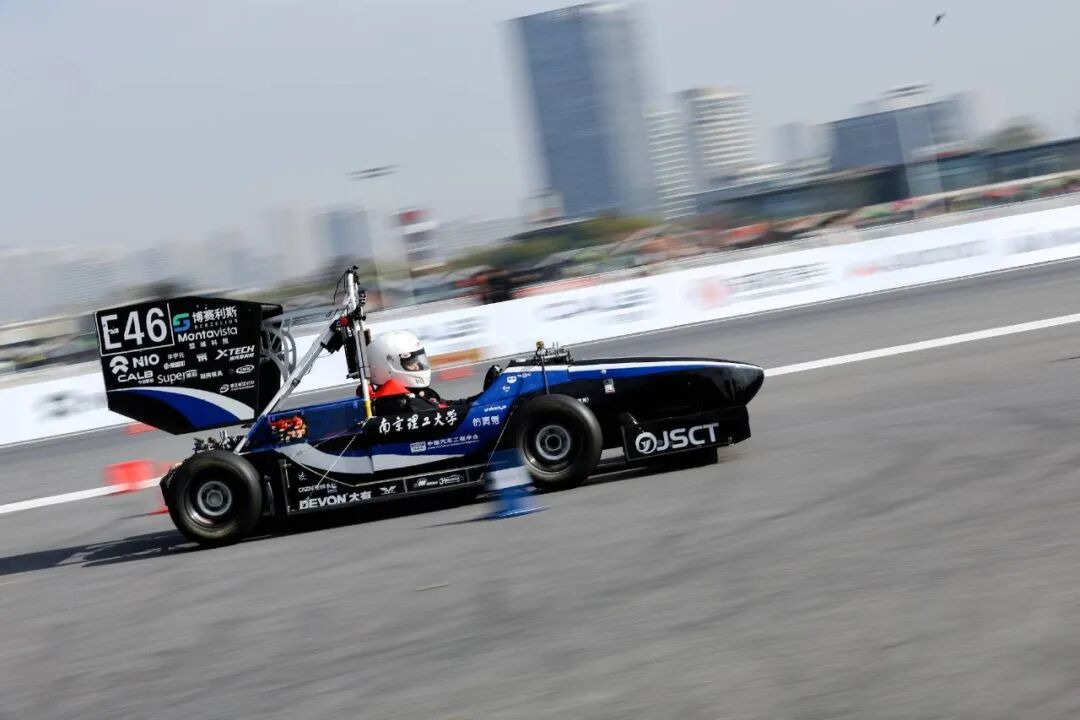

Um einen eigenen Formelrennwagen zu bauen

Die endgültige Platzierung erfolgt anhand der Ergebnisse dynamischer und statischer Prüfungen

……

Das E·MOTION Team Boscelis der Nanjing Universität für Wissenschaft und Technik wurde 2015 gegründet und nimmt bereits zum 12. Mal am Wettbewerb teil.

INSVISION × E·MOTION Team Boscelis der Nanjing Universität für Wissenschaft und Technik: Präzision macht Träume greifbar

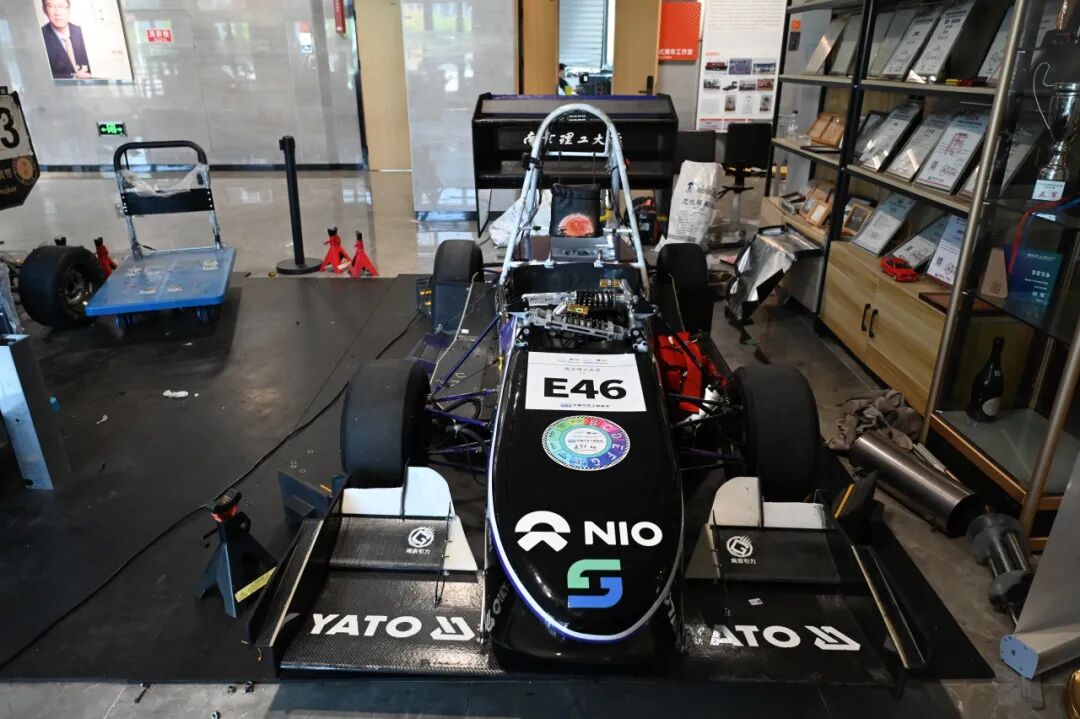

Der Rahmen von Formelstudentenrennwagen besteht aus einer Fachwerkstruktur aus Stahlrohren, die aus Dutzenden geschweißter Stahlrohre gefertigt wird.

Aufgrund der kompakten Konstruktion des gesamten Fahrzeugs liegen die Einbaupositionen der meisten Bauteile nahe am Limit, was höchste Anforderungen an die Schweißgenauigkeit und die Kontrolle der Wärmeverformung beim Schweißen stellt.

Der Gesamtfehler des Rahmens muss üblicherweise im Millimeterbereich liegen, während herkömmliche manuelle Messverfahren nicht nur zeitaufwändig sind, sondern auch kaum Konsistenz und Wiederholbarkeit gewährleisten können.

Bei der Herstellung von Fachwerkstrukturen treten zwei zentrale technische Herausforderungen besonders hervor: Zum einen die durch den Schweißprozess verursachte Wärmeverformung, zum anderen die Positionsfehler bei der Erstellung der Vorrichtungen.

In der vergangenen Saison baute das Team Vorrichtungen aus Aluminiumprofilen und positionierte diese mit Maßband und Wasserwaage.

Die tatsächlichen Herstellungsergebnisse zeigten, dass der kumulative Fehler im Heckbereich groß war, was die Einbaupräzision des Fahrwerksystems direkt beeinträchtigte, die Fahrstabilität des gesamten Fahrgestells negativ beeinflusste und potenzielle Sicherheitsrisiken mit sich bringen konnte.

Im Vergleich dazu nutzt der 3D-Scanner AlphaScan eine Anordnung von bis zu 50 gekreuzten blauen Lasern, erreicht eine maximale Scangeschwindigkeit von 7,1 Millionen Messungen pro Sekunde und eine industrielle Messgenauigkeit von bis zu 0,020 mm.

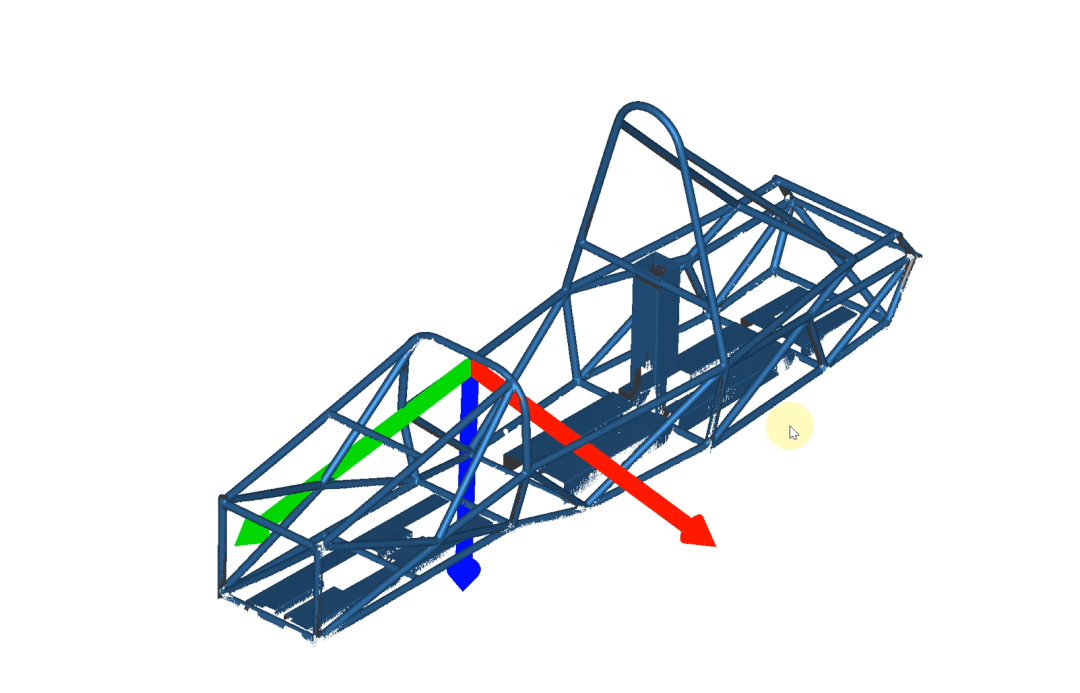

Er erfasst effizient jedes Detail komplexer Strukturen, erstellt schnell ein reales 3D-Modell der Rahmenstruktur und führt eine präzise Anpassung durch. Das aus dem Scan erstellte Farbdiagramm ermöglicht die direkte Erkennung von Verformungen oder Positionsabweichungen in der Struktur.

Im Automobilbau wird der AlphaScan bereits umfassend für den gesamten Arbeitsablauf von Maßprüfung, Abweichungsanalyse, Qualitätskontrolle und Reverse Engineering eingesetzt.

Die dazugehörige Software unterstützt den Import von Punktwolken, die Netzoptimierung, die Abweichungsanalyse per Farbdiagramm und die Generierung von Prüfberichten mit einem Klick.

Sie gibt Dateien in gängigen Formaten wie STL, PLY, TXT aus, lässt sich nahtlos an gängige CAD/CAM-Plattformen anbinden und unterstützt den gesamten Arbeitsablauf vom Scannen bis zum Reverse Engineering vollständig.

INSVISION hat sich für eine Zusammenarbeit mit dem E·MOTION Team entschieden.

Erstens: Passende Markenwerte – E·MOTION steht für „Leidenschaft treibt Präzision an“, was sich hervorragend mit dem Markenleitbild von INSVISION „Präzision misst die Welt“ deckt;

Zweitens: Reale Anwendungsszenarien – Anforderungen wie Schweißprüfung, Bauteilanpassung und Reverse Engineering im Rennwagenbau sind genau der Abbild typischer Anwendungsszenarien des AlphaScan in der Automobilindustrie;

Drittens: Reichweite an Hochschulen – Die Nanjing Universität für Wissenschaft und Technik ist eine führende technische Hochschule in China. Als beliebte Studentengruppe erreicht das Team effektiv eine große Anzahl zukünftiger Ingenieure und Wissenschaftler;

Viertens: Langfristiger Wert – Durch die frühzeitige Beteiligung an innovativen Praxisprojekten von Studenten kann INSVISION das Verständnis und die Nutzungsgewohnheiten für seine Geräte bei der innovativen Nutzergruppe der Zukunft aufbauen und die Grundlage für ein zukünftiges Talentenökosystem schaffen.

„Mit der Unterstützung von INSVISIONs AlphaScan in diesem Jahr hoffen wir, auf Basis des Designs der Vorgängergeneration die Ergebnisse der dynamischen und statischen Präsentationen zu verbessern.

Unser Ziel in diesem Jahr ist es, uns um 5 Plätze zu verbessern und anschließend die erste nationale Auszeichnung anzustreben.“

INSVISION × E·MOTION Team Boscelis der Nanjing Universität für Wissenschaft und Technik

Gemeinsam schaffen wir Neues und machen mit Präzision Träume greifbar!
