INSVISION × 남경이공대학교 보셀리스 E·MOTION 팀: 정밀함으로 꿈을 측정하다
중국 대학생 포뮬러 자동차 경기대회는 중국 자동차 공학회가 주최하고 연속 16회 개최되어 「미래 자동차 엔지니어의 요람」이라고 불립니다. 매년 수백 개의 대학 팀이 1년 동안의 시간과 땀을 들여 자신들만의 포뮬러 레이싱 카를 제작하고 최종적으로 동적·정적 점수로 순위를
중국 대학생 포뮬러 자동차 경기대회
중국 자동차 공학회 주최
연속 16회 개최되었습니다
「미래 자동차 엔지니어의 요람」이라고 불립니다
매년 약 100개에 달하는 대학 팀이
1년 동안의 시간과 땀을 들여
자신들만의 포뮬러 레이싱 카를 제작합니다
최종적으로 동적·정적 점수를 바탕으로 순위를 매깁니다
……

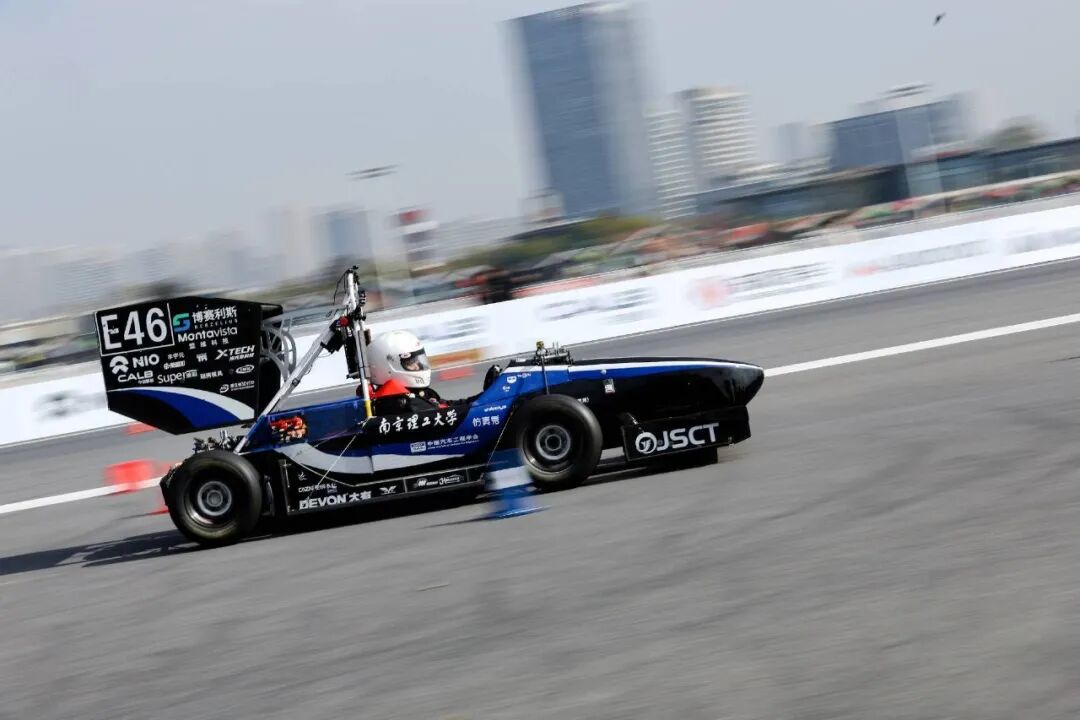

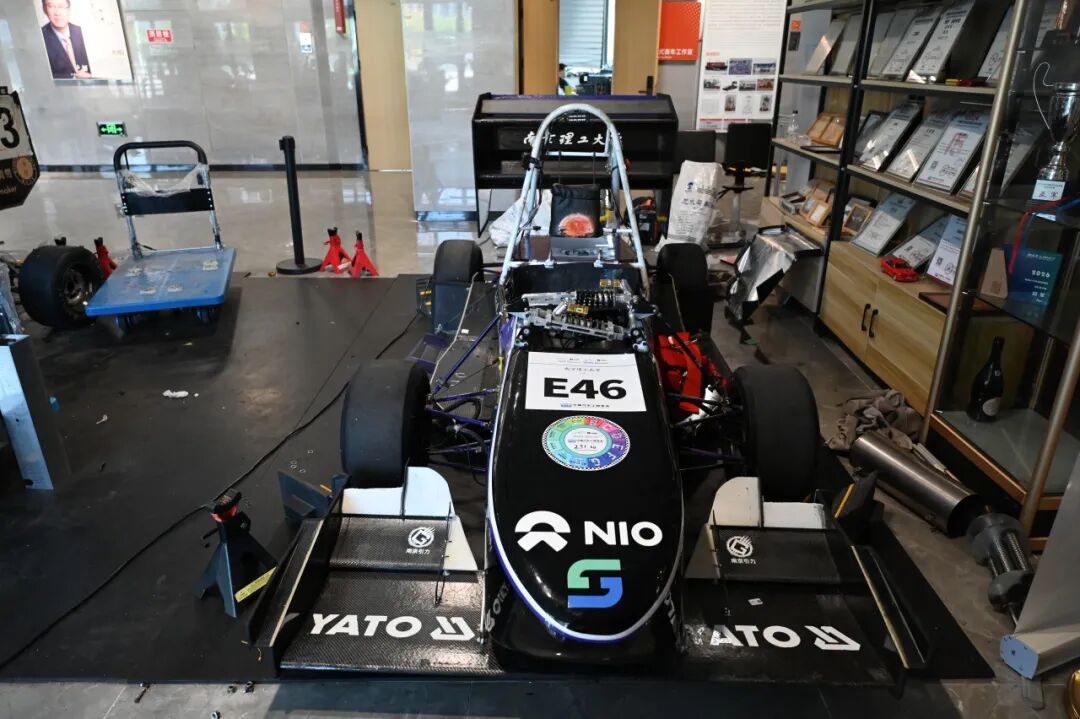

남경이공대학교 보셀리스 E·MOTION 팀은 2015년에 설립되어 올해로 12번째 대회에 참가합니다.

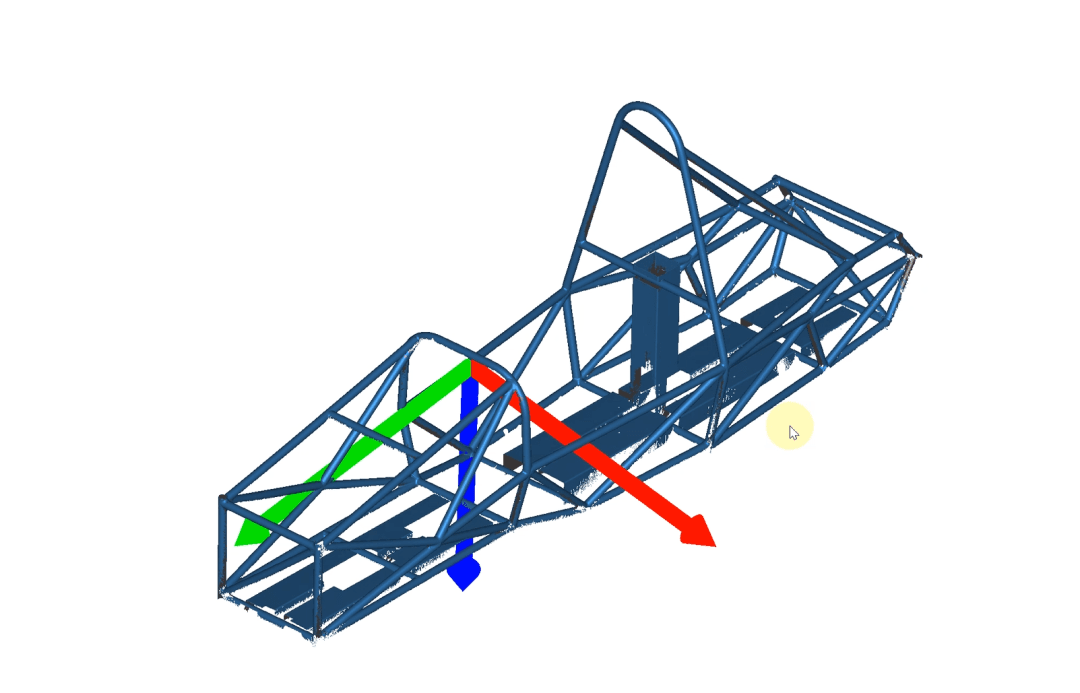

대학생 포뮬러 레이싱 카의 프레임은 트러스식 강관 구조로 수십 개의 강관을 용접해 제작됩니다. 전체 차량 설계가 콤팩트해 대부분 부품의 설치 위치가 한계에 가까워 용접 정밀도 및 용접 열변형 제어에 매우 높은 요구가 제기됩니다. 프레임 전체 오차 범위는 보통 밀리미터 단위로 제어해야 하는데 기존 수동 측정 방식은 시간이 많이 소요될 뿐만 아니라 일관성과 반복성을 보장하기 어렵습니다.
트러스 구조 제작 과정에서는 두 가지 핵심 기술적 과제가 특히 두드러집니다. 첫째는 용접 과정에서 발생하는 열변형이고 둘째는 지그 설치 단계에서 발생하는 위치 결정 오차입니다. 지난 시즌 팀은 알루미늄 프로파일로 지그를 제작하고 줄자와 수평계로 위치를 결정했습니다. 실제 제작 결과 후방 구역 누적 오차가 비교적 커 서스펜션 시스템 설치 위치 정밀도에 직접적인 영향을 미쳤고 차량 섀시 조작 안정성에 불리한 영향을 주었으며 잠재적인 안전 위험을 유발할 수도 있었습니다.
이와 비교해 AlphaScan 3D 스캐너는 최대 50개의 교차 청색광 레이저 라인 어레이를 채택했고 최대 스캔 속도는 초당 710만 회 측정, 최고 산업 계량급 정밀도는 0.020mm에 달해 복잡한 구조의 모든 세부 사항을 효율적으로 포착하고 프레임 구조의 실제 3D 모델을 빠르게 획득해 정확하게 피팅할 수 있으며 스캔으로 생성된 크로마토그램으로 구조의 비틀림이나 위치 편차를 직관적으로 식별할 수 있습니다.
자동차 제조 분야에서 AlphaScan은 치수 검측, 편차 분석, 품질 검사 및 역방향 모델링 전 과정에 널리 적용되고 있습니다. 전용 소프트웨어는 포인트 클라우드 가져오기, 메시 최적화, 편차 크로마토그램 분석 및 한 번의 클릭으로 검사 보고서 생성을 지원하고 STL, PLY, TXT 등 범용 형식으로 출력할 수 있으며 주류 CAD/CAM 플랫폼과 원활하게 연동되어 스캔부터 역방향 모델링까지 전 과정을 완벽하게 지원합니다.
INSVISION은 E·MOTION 팀과의 협력을 선택했습니다.
첫째, 브랜드 적합성입니다. E·MOTION이 대표하는 「열정이 정밀함을 이끈다」는 INSVISION의 「정밀함으로 세계를 측정하다」는 브랜드 정신과 높은 수준에서 일치합니다.
둘째, 실제 시나리오입니다. 레이싱 카 제작에서의 용접 검사, 부품 적합성 확인, 역방향 모델링 등의 요구는 AlphaScan이 자동차 산업에서 적용하는 대표적인 시나리오의 축소판입니다.
셋째, 대학 영향력입니다. 남경이공대학교는 중국 최고의 이공계 대학으로 팀은 캠퍼스 내 스타 동아리로 다수의 미래 엔지니어와 연구자에게 효과적으로 접근할 수 있습니다.
넷째, 장기적 가치입니다. 대학생 혁신 실천에 조기에 개입함으로써 INSVISION은 최전방 사용자 그룹에서 장비에 대한 인식과 사용 습관을 양성할 수 있어 미래 인재 생태계의 기초를 마련할 수 있습니다.
「올해는 INSVISION AlphaScan의 지원을 받아 지난 세대 디자인을 유지하는 기반 위에 동적·정적 답변 점수를 높이고 싶습니다. 올해 목표는 노력해서 5순위 이상 올라 국가 1등급을 목표로 도전하는 것입니다.」
INSVISION × 남경이공대학교 보셀리스 E·MOTION 팀
함께 창조하고 정밀함으로 꿈을 측정합니다!
원문은 INSVISION 위챗 공식 계정에 게시되었습니다. 원문 보기
