INSVISION × Equipe E·MOTION Bosselis da Universidade de Ciência e Tecnologia de Nanjing: Medindo Sonhos com Precisão
A Competição Chinesa de Carros de Fórmula para Estudantes Universitários, organizada pela Sociedade Chinesa de Engenharia Automotiva, já conta com 16
Competição Chinesa de Carros de Fórmula para Estudantes Universitários
Organizada pela Sociedade Chinesa de Engenharia Automotiva
Já conta com 16 edições consecutivas
Conhecida como o «berço dos futuros engenheiros automotivos»
Todos os anos, quase cem equipes de universidades de todo o país
Investem um ano inteiro de tempo e esforço
Para construir seu próprio carro de fórmula
Que é finalmente classificado com base em pontuações dinâmicas e estáticas
……
A Equipe E·MOTION Bosselis da Universidade de Ciência e Tecnologia de Nanjing, fundada em 2015, participa da competição há 12 anos.
O chassi dos carros de fórmula para estudantes universitários adota uma estrutura de tubos de aço tipo treliça, composta por dezenas de tubos soldados.
Devido ao design compacto do veículo completo, a posição de instalação da maioria das peças está próxima do limite, apresentando exigências extremamente altas para o controle da precisão de soldagem e da deformação térmica gerada durante a soldagem.
A margem de erro geral do chassi geralmente deve ser controlada em nível de milímetro, enquanto os métodos tradicionais de medição manual não só consomem muito tempo, como também dificilmente garantem consistência e repetibilidade.
No processo de fabricação da estrutura de treliça, dois grandes desafios técnicos centrais se destacam: primeiro, a deformação térmica causada durante o processo de soldagem; segundo, o erro de posicionamento gerado na fase de montagem do dispositivo de fixação.
Na temporada anterior, a equipe usou perfis de alumínio para construir os dispositivos de fixação, contando com trena e nível para posicionamento.
Os resultados reais de fabricação mostraram que o erro acumulado na região do compartimento traseiro foi grande, afetando diretamente a precisão de posicionamento de instalação do sistema de suspensão, prejudicando a estabilidade de operação do chassi completo do veículo e podendo gerar riscos potenciais de segurança.
Em comparação, o scanner 3D AlphaScan adota uma matriz de até 50 linhas de laser de luz azul cruzada, com velocidade de digitalização de até 7,1 milhões de medições por segundo e precisão de nível metrológico industrial de até 0,020 mm, capaz de capturar com eficiência cada detalhe de estruturas complexas, obter rapidamente o modelo 3D real da estrutura do chassi e realizar ajustes precisos.

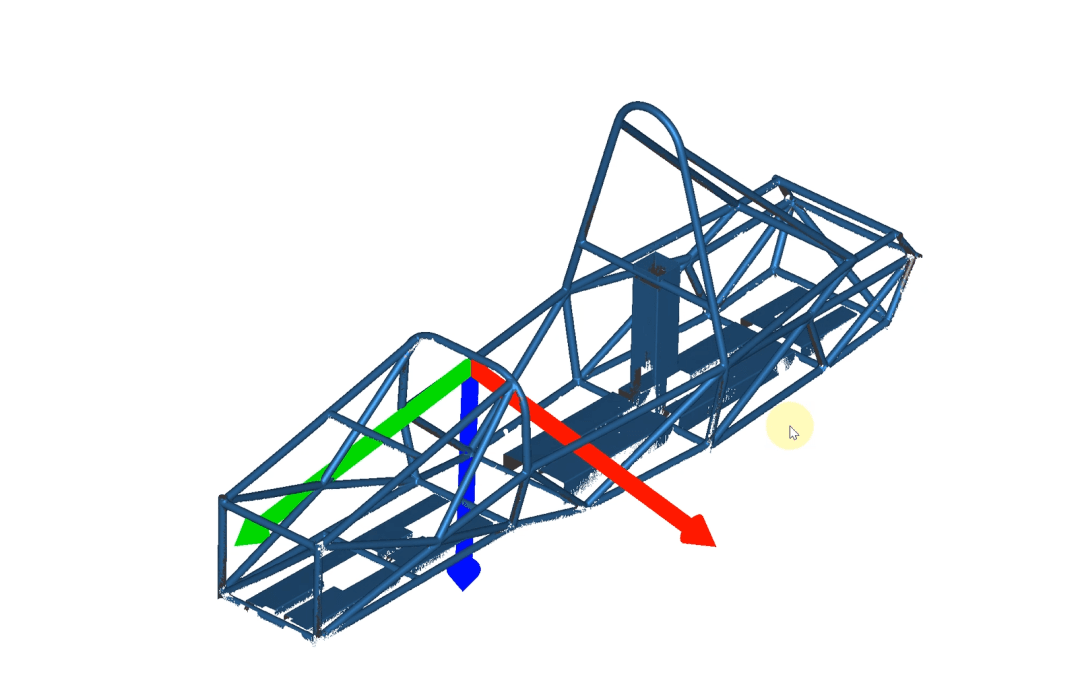

O cromatograma gerado pela digitalização permite identificar de forma intuitiva torções ou desvios de posição na estrutura.
No campo da fabricação automotiva, o AlphaScan já é amplamente utilizado em todo o fluxo de detecção de dimensões, análise de desvios, inspeção de qualidade e modelagem reversa.
Seu software complementar suporta importação de nuvem de pontos, otimização de malha, análise de cromatograma de desvios e geração de relatório de inspeção com um clique, exportando formatos universais como STL, PLY, TXT, se integrando perfeitamente às principais plataformas CAD/CAM e suportando todo o fluxo desde a digitalização até a modelagem reversa.
A INSVISION escolheu cooperar com a equipe E·MOTION.
Primeiro, alinhamento de marca: o lema da E·MOTION é “paixão direciona a precisão”, que se alinha perfeitamente ao espírito de marca da INSVISION de “medir o mundo com precisão”;
Segundo, cenário real: demandas como inspeção de soldagem, adaptação de peças e modelagem reversa na fabricação de carros de corrida são exatamente o retrato dos cenários de aplicação típicos do AlphaScan na indústria automotiva;
Terceiro, alcance universitário: a Universidade de Ciência e Tecnologia de Nanjing é uma instituição politécnica de ponta no país, e a equipe, como clube de destaque no campus, consegue alcançar efetivamente um grande número de futuros engenheiros e pesquisadores;
Quarto, valor a longo prazo: ao se envolver desde cedo nas práticas inovadoras de estudantes universitários, a INSVISION consegue cultivar o conhecimento e os hábitos de uso do equipamento entre os grupos de usuários mais avançados, estabelecendo bases para o ecossistema de talentos futuro.
“Este ano, com o suporte do AlphaScan da INSVISION, esperamos, mantendo a base do design da geração anterior, aumentar algumas pontuações de defesa dinâmica e estática. O objetivo deste ano também é fazer um esforço extra: depois de avançar 5 posições, vamos lutar pelo primeiro prêmio nacional.”
INSVISION × Equipe E·MOTION Bosselis da Universidade de Ciência e Tecnologia de Nanjing
Trabalhamos juntos para criar o futuro, medindo sonhos com precisão!
