3Dスキャナーによるリバースエンジニアリング：複雑曲面ワークのデータ取得

INSVISION AlphaScanを使ったリバースエンジニアリングの実際を解説。自動二輪車エンジンブラケットやフィットネス機器など、曲面・孔・組み付け部が複合したワークで、3Dスキャナーがどのように形状データの精度を高め、試作回数と開発期間の削減につながるかを紹介します。

3Dスキャナーを使ったリバースエンジニアリングの本質は、ノギスやハイトゲージでは追いきれない複雑な曲面や組み付けの関係を、面全体の3Dデータとして正確に取得するところにある。たとえば自動二輪車のエンジンブラケットでは、外側の滑らかな輪郭だけでなく、他部品と嵌合する孔位置や内部の取り付けインターフェースまで再現しなければ、後工程のCADモデルが実物とずれてしまう。従来のように数点の寸法から形状を推測してモデリングすると、その誤差が試作段階で表面化し、修正と再試作を繰り返す原因になる。3Dスキャナーで最初に形状データの質を高めておくことは、設計の手戻りを減らし、リバースエンジニアリング全体の精度と速度を左右する重要な工程である。

業種・ワーク別のリバースエンジニアリング活用シーン

リバースエンジニアリングで3Dスキャナーが効果を発揮するワークは、単純な平板や直方体ではなく、曲面・管材・孔・組み付け部が複合した部品に多い。フィットネス機器の接続フレームでは、パイプ同士をつなぐ曲面形状や管継手のインターフェース、ボルトやピンが通る孔位置をデータ化し、既存フレームを基にした設計変更や補修部品のモデリングに用いる。

自動二輪車のエンジンブラケットでは、剛性と軽量化を両立させる複雑な曲面に加えて、エンジンやフレームと接続する孔位置と組み立てインターフェースの取得が求められる。遠心機器の複雑部品では、内部に回り込む構造や内外の曲面、組み立て用のインターフェースをまとめて捉えることが、図面のない部品の復元や改良設計の出発点になる。

ワークによって取得すべき特徴は異なるため、対象部品のどこをCAD上で再現したいかを先に整理しておくと、スキャン範囲やデータの使い道が明確になる。

AlphaScanがリバースエンジニアリングで果たす役割

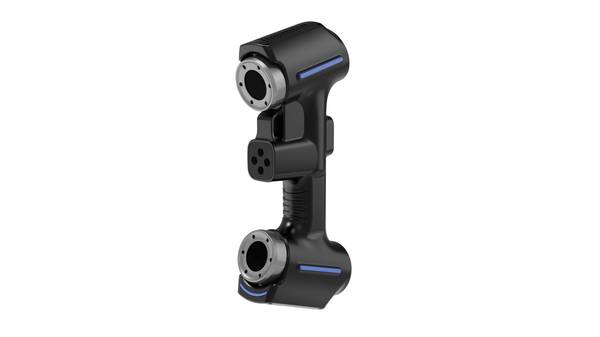

INSVISION AlphaScanは、こうした複雑形状のリバースエンジニアリングにおいて、曲面輪郭を高速かつ高精度に取得し、空間寸法と曲面形状をまとめてデジタル化する役割を担う。特に自動二輪車エンジンブラケットのような部品では、外観の曲面と孔位置、内部の組み立て関係を一連のデータとして揃えられることが、リバースエンジニアリングによるモデリングの再現度を高める。

INSVISION AlphaScan 3Dスキャンデモ

従来はカーブした輪郭と内部の組み付け関係を正確に測れず、経験による推測がモデリングに混ざり、試作を4～5回繰り返すことが常態化していた現場では、AlphaScanの導入後に全体の開発生産期間が3分の1に短縮され、試作回数が2回に減った。この効果は、スキャナーが加工や修正を自動で行うことを意味するのではなく、設計者が信頼できる形状データを早い段階で得られることで、試作の手戻りと材料費を減らせるという、リバースエンジニアリングの上流工程の改善によるものである。
