大型溶接件の3DスキャンデータをCADと連携して全寸法偏差を可視化する方法

INSVISION V-Trackを使った大型溶接件の3DスキャンとCAD連携の実務を解説。マーカーレスで同一座標系の形状データを取得し、CADモデルとの比較で変形部位と偏差を定量的に可視化する方法がわかります。

3DスキャナーとCADの連携は、実物の形状を面としてデジタル化し、設計データと重ね合わせることで、従来の点測定では見えにくかった「全体のずれ」を定量的に捉えるための手段です。特に大型溶接件では、接触式測定器の可動範囲を超えるたびに機器を据え替え、座標系を作り直す必要があり、誤差の蓄積や複雑形状部の測定漏れが課題になります。INSVISION V-Trackを使えば、ワーク表面にマーカーを貼らずに大空間の形状を同一座標系で取得し、そのスキャンデータをCADモデルと比較して全寸法偏差を可視化できます。これにより、寸法の合否だけでなく、変形が集中する部位とその程度を工程改善につなげるための根拠が得られます。

INSVISION V-Track 3Dスキャンデモ

大型溶接件の寸法検査における3DスキャンとCAD連携の役割

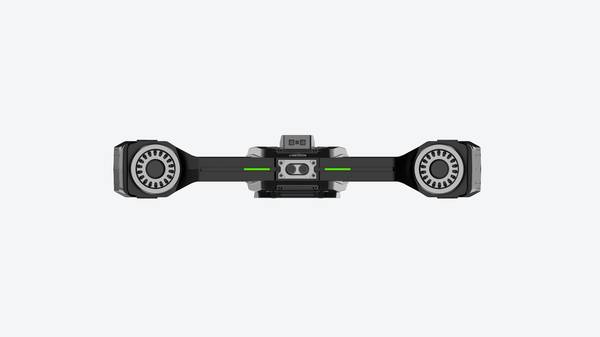

大型溶接件の寸法検査では、補強リブ、隅肉溶接部、深いキャビティ、狭い溝など、接触式プローブでは物理的に届きにくい部位が多く存在します。V-Trackは固定設置した光学トラッキング装置が手持ちスキャナーの位置と姿勢をリアルタイムに捉えるため、ワーク表面にマーカーを貼らなくても、取得したすべてのスキャンデータが同一座標系で位置合わせされます。

準備はトラッキング装置の設置とスキャナーの予熱だけで済み、ワイヤレス通信とバッテリ駆動により、高所の外曲面や狭い筋板の隙間にも自由にアクセスして形状を取得できます。

スキャン後は、取得したデータから高精度なSTL形式のメッシュモデルを出力します。このメッシュモデルを検査ソフトウェアに取り込み、元のCADモデルと位置合わせして全寸法偏差を計算することで、実物と設計形状の差を面全体で評価できます。接触式測定のように測定点を増やすために何度も機器を移動させる必要がないため、大型ワークでも短時間で検査対象領域をカバーし、据え替えによる誤差の累積を抑えながら、CAD比較に必要な形状データを効率的に揃えられます。

スキャンデータとCADモデルの比較で得られる定量的な判断材料

CADモデルとの比較結果は、偏差の大きさと方向を色分けした偏差マップとして自動生成されます。これにより、全体の分布から局所の詳細まで一目で把握でき、変形が集中している領域を速やかに特定できます。たとえば、特定の溶接順序や治具の位置決め条件と偏差の分布を関連づけて分析すれば、変形の要因を推定し、溶接パラメータの調整や治具の最適化に必要な定量的な根拠を得られます。

さらに、スキャンごとに生成されるSTLデータと偏差分析レポートを製品単位で保存することで、寸法検査の結果が品質トレーサビリティの基盤になります。蓄積したデータはロットごとの品質統計、工程能力分析、傾向に基づく予兆監視に活用でき、経験や勘に頼らないデジタル品質管理へとつなげられます。大型溶接件のように一品物や少量生産が多いワークでも、過去の寸法データを比較可能な形で残せるため、設計変更や工程改善の効果を定量的に確認しやすくなります。
