自動車部品の製造・品質管理で選ぶ3Dスキャナーの機能と活用場面

自動車部品の製造・品質管理で3Dスキャナーを選ぶ際の判断基準を解説。INSVISION AlphaScanが対応するナックルの金型・製品検査、深穴スキャン、変形解析、原因切り分け、リバースエンジニアリング、形材のバッチ検査、トランスミッションの微細寸法管理まで、部品ごとの活用場面と選定ポイントを紹介します。

自動車部品用の3Dスキャナーを選ぶ際は、公称精度の数値だけを追うのではなく、金型から完成品までの品質データを一貫して扱えるか、部品特有の深穴や複雑な型面を漏れなく捉えられるかを判断基準に据える必要がある。ナックルのような重要保安部品では、金型と製品の検査が分断されていると、不具合が発生した際に原因の切り分けへ時間がかかり、生産停止の影響が大きくなる。INSVISION AlphaScanは、自動車製造分野においてナックルの素材段階、加工面、孔位置、組み付けインターフェースを対象とした全行程の寸法・型面検査に対応しており、金型から完成品までの偏差を追跡できることが選定上の実務的な手がかりになる。

金型から完成品まで：ナックルの全行程検査で求められる機能

ナックルの品質管理では、最初の関門となる金型加工後の初回検査から3Dスキャナーが機能する。AlphaScanは金型の加工完了直後に三次元形状を取得し、元のCADモデルと比較することで、曲面、孔位置、構造が設計値どおりかを評価する。特に深穴スキャンモードは、金型上の冷却水路やピン穴のような奥まった構造を捉え、精度を0.02mm以内に保つ用途に使える。加工精度を金型段階で確認しておくことが、後工程で発生する製品不良の手戻りを抑える。

金型が合格した後の製品検査では、鋳造品であるナックルの変形を定量的に捉えることが課題になる。冷却過程で生じる変形は、単一の寸法測定では傾向をつかみにくい。AlphaScanは製品の実際の形状を面として高速に取得し、変形量と変形傾向を数値化する。さらに製品のスキャンデータを元の設計データと比較することで、合否の判定だけでなく、変形の規則性を読み取り、鋳造工程や冷却条件の見直しに使えるデータを残せる。

製品検査で偏差が検出された場合、AlphaScanは不合格品のスキャンデータと金型のスキャンデータを比較し、原因が金型の摩耗、鋳造工程、冷却異常のいずれにあるのかを切り分ける材料を提供する。このようにデータ同士を突き合わせて異常原因を特定できることが、ナックルのような複合的な工程を持つ部品では選定の重要な判断軸になる。

原因特定にかかる時間を数日から数時間へ短縮できることは、ラインの停止時間を減らし、設備の稼働率を保つうえで実務的な価値を持つ。

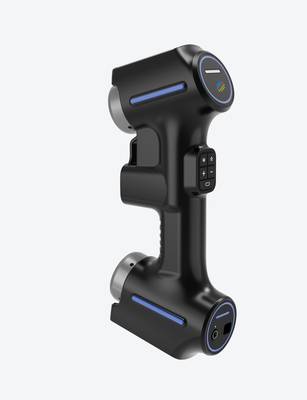

INSVISION AlphaScan 3Dスキャンデモ

新製品の立ち上げでは、サンプルのナックルを高精度にスキャンして三次元デジタルモデルを取得し、リバースエンジニアリングによるモデリングを通じて金型設計の参照データを作ることができる。この用途では、製品形状を面として忠実にデータ化できることが、設計期間の短縮につながる。また、金型検査から製品検査までのデータを統一したデジタル基盤で管理し、検査結果を一元的に蓄積・分析できる点も、ナックルの全行程を扱う現場では選択理由になる。

蓄積した履歴データは金型寿命の予測や工程パラメータの最適化に活用でき、受動的な検査から予防的な品質管理へ移行するための土台となる。

自動車部品の種類ごとの活用シーンと使い分けのポイント

自動車部品はナックルのような鋳造品だけではない。ドアインパクトビームの形材検査では、一度テンプレートを作成すれば、その後は同じ形状の部材をロット単位で一括検査できることが実務上の利点になる。形材のように断面形状が連続する部品では、毎回ゼロから測定条件を組み立てるのではなく、基準となるテンプレートを再利用できるかが、検査のスループットを左右する。

AlphaScanはドアインパクトビーム形材の検査で、テンプレートを一度作成してからバッチ検査を行う用途に対応する。

トランスミッションの品質検査では、微細な寸法管理が求められる部位を扱う。ギヤや軸受けのはめあい部、ケースの合わせ面などは、わずかな偏差が組み付け性や耐久性に影響するため、面全体の形状を細かく捉え、設計値との差を確認できることが重要になる。AlphaScanはトランスミッションの品質検査において、微細な寸法管理を必要とする部位の検査に対応する。

部品の生産形態や要求精度に応じて、金型との比較による原因追跡、テンプレートによる一括検査、微細部位の寸法確認という使い分けができることが、自動車部品向け3Dスキャナーの選定における実用的な視点となる。
