Como avaliar escaneamento 3D de munhões de direção automotivos em inspeção industrial
escaneamento 3D de munhões de direção automotivos: Contexto da fábrica e necessidade de medição Contexto da fábrica e necessidade de medição Em uma linha de.
Contexto da fábrica e necessidade de medição
Contexto da fábrica e necessidade de medição
Em uma linha de usinagem de munhões de direção, o ritmo não é definido apenas pelo tempo de ciclo do centro de usinagem. Ele depende de um fluxo menos visível, porém igualmente crítico: a liberação dimensional entre operações.
Lista de validação em campo
| Área de foco | Ponto de decisão | Nota de implantação |
|---|---|---|
| Peça-alvo | Validar tamanho, superfície e tolerâncias críticas para a tarefa de escaneamento | Executar um teste completo com uma peça representativa |
| Fluxo de dados | Verificar nuvem de pontos, mapa de desvios e relatório de qualidade | Confirmar formatos de exportação e responsáveis pela revisão |
| Uso em campo | Avaliar treinamento, calibração, iluminação e espaço de trabalho | Registrar o teste como referência para aplicações repetidas |
O inspetor recebe a peça, posiciona o munhão em um dispositivo, percorre cotas com paquímetro, relógio comparador ou máquina de medir por coordenadas e, só então, autoriza o lote a seguir. Quando a peça combina superfícies forjadas, faces usinadas, furos de fixação e interfaces de montagem, esse processo se arrasta.
Qualquer dúvida sobre perpendicularidade, posição de furo ou perfil de usinagem vira retrabalho de medição. E retrabalho de medição não é neutro: ele consome hora de máquina parada, desloca o inspetor de outras tarefas e empurra a decisão de qualidade para o fim do turno.
Pontos-chave
- Em uma linha de usinagem de munhões de direção, o ritmo não é definido apenas pelo tempo de ciclo do centro de usinagem.
- O munhão de direção automotivo concentra uma série de desafios metrológicos que os instrumentos convencionais não conseguem resolver sem comprom…
- O ponto que muitos avaliadores perdem é que o escaneamento 3D de munhões de direção automotivos não substitui apenas o instrumento de medição —…
- Antes de aprovar o investimento, qual pergunta você deveria estar fazendo?
A pressão vem de duas frentes. De um lado, o PCP cobra liberação rápida para não interromper a célula. De outro, a engenharia exige rastreabilidade dimensional que o registro manual dificilmente sustenta. O munhão de direção é um componente de segurança.
Desvio que não aparece na inspeção por amostragem pode seguir para a montagem e gerar custos bem maiores depois, em garantia, recall ou rejeição no cliente. Nesse cenário, a necessidade não é apenas medir mais. É medir com dados completos, comparáveis e disponíveis no tempo certo.
O escaneamento 3D de munhões de direção automotivos entra exatamente nesse ponto. Em vez de capturar alguns pontos isolados, o sistema levanta a geometria real da peça e permite comparar o resultado com o nominal ou com a peça de referência.
Para a fábrica, isso muda a natureza da inspeção: deixa de ser um gargalo baseado em interpretação individual e passa a ser um processo orientado por nuvem de pontos, seções e mapas de desvio.
A INSVISION atua nesse contexto com o AlphaScan, aplicado ao fluxo de verificação dimensional do munhão, sem depender de gabaritos dedicados para cada revisão de peça.
O ponto central para quem gerencia qualidade é que a decisão de liberar o lote passa a se apoiar em evidência geométrica mais ampla. Não é uma promessa de eliminar toda variação de processo. É uma forma de enxergar a variação antes que ela vire sucata, retrabalho de usinagem ou reclamação de campo.
Onde a medição tradicional chega ao limite
Onde a medição tradicional chega ao limite
O munhão de direção automotivo concentra uma série de desafios metrológicos que os instrumentos convencionais não conseguem resolver sem comprometer prazos ou confiabilidade.
A peça combina superfícies usinadas, furos com tolerâncias apertadas, regiões forjadas brutas e interfaces de montagem que precisam ser verificadas em conjunto — não como elementos isolados.
Com paquímetro, micrômetro ou calibradores, o inspetor coleta pontos discretos. Isso funciona para cotas simples, mas perde a continuidade da forma. Desvios de perfil, variações localizadas na transição entre usinado e bruto e erros de posição angular entre furos dificilmente aparecem numa folha de medição tradicional.
O resultado é um falso conforto: a peça passa na inspeção dimensional básica e falha depois na montagem ou no ensaio funcional.
Há ainda a questão do tempo. Medir um munhão completo com métodos tradicionais exige múltiplas configurações, dispositivos dedicados e operadores experientes. Quando o volume aumenta ou o prazo de entrega encurta, esse fluxo vira gargalo.
A documentação também fica fragmentada: planilhas, croquis e relatórios separados dificultam rastrear desvios de lote para lote.
O escaneamento 3D de munhões de direção automotivos muda essa lógica ao capturar a superfície inteira de uma vez. Em vez de pontos esparsos, o engenheiro recebe uma nuvem densa que representa a geometria real. A partir dela, compara-se o modelo escaneado com o CAD nominal e visualiza-se cada desvio em mapa de cores.
Furos, planos de referência, raios e regiões de transição passam a ser avaliados no mesmo sistema de coordenadas.
Para quem gerencia qualidade ou processo, a diferença prática aparece em três frentes. Primeiro, a detecção de problemas que a medição pontual escondia — desalinhamento entre furos, deformação após usinagem, interferência em interfaces de montagem.
Segundo, a redução do tempo de inspeção, especialmente em peças complexas ou lotes de validação. Terceiro, a rastreabilidade: o arquivo digital do munhão fica disponível para comparação com peças futuras, análise de tendência e discussão com fornecedores de fundidos ou usinados.
A INSVISION oferece o AlphaScan como ferramenta para esse tipo de aplicação, apoiando a inspeção dimensional de munhões desde o blank até a peça acabada. O ponto central não é substituir todos os instrumentos manuais, mas eliminar as lacunas de dados onde as decisões de qualidade costumam ser tomadas no escuro.
Como o escaneamento 3D entra no fluxo
Como o escaneamento 3D entra no fluxo
O ponto que muitos avaliadores perdem é que o escaneamento 3D de munhões de direção automotivos não substitui apenas o instrumento de medição — ele reorganiza a sequência de trabalho entre inspeção, usinagem e liberação.

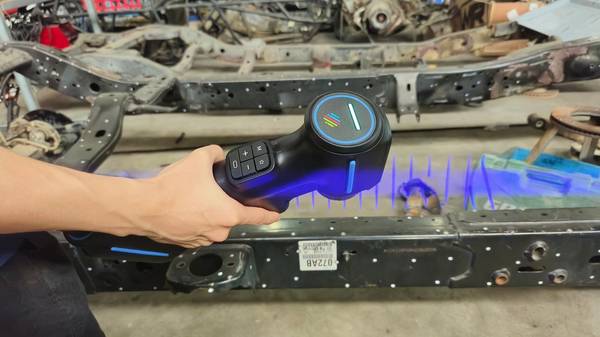

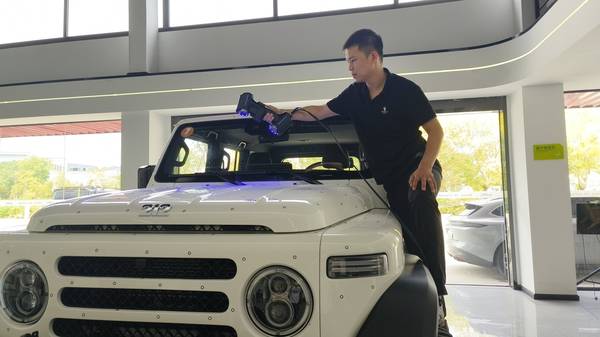

Na prática, o fluxo começa com a captura da peça ainda na condição de recebimento ou pós-usinagem, usando o AlphaScan da INSVISION para levantar a geometria real sem depender de gabaritos dedicados.
O arquivo gerado é comparado ao modelo nominal no software de inspeção, onde desvios de forma, posição de furos e interfaces de montagem aparecem sobrepostos ao CAD.
A partir daí, a revisão deixa de ser um evento isolado: o time de qualidade analisa o mapa de desvios, decide se a peça segue para correção ou liberação, e o relatório gerado vira evidência objetiva para engenharia e cliente.
O ganho operacional está em eliminar retrabalho de medição manual e reduzir a discussão baseada em interpretação de aparelho. O relatório não é um anexo burocrático — é o registro que sustenta a rastreabilidade do lote.
Pontos de validação antes da implantação
Pontos de validação antes da implantação
Antes de aprovar o investimento, qual pergunta você deveria estar fazendo? Não é “o equipamento funciona?” — isso qualquer demonstração resolve. A pergunta certa é: “quais condições de campo podem comprometer a repetibilidade da medição e gerar dados que ninguém confia?” Essa é a decisão que costuma ser mal avaliada.
O escaneamento 3D de munhões de direção automotivos exige atenção a três frentes. Primeiro, estabilidade térmica. O munhão sai da usinagem com temperatura acima da ambiente. Medir peça quente e comparar com CAD em temperatura de referência introduz desvio que não é erro do scanner — é erro de processo.
Defina um tempo de estabilização ou compense a dilatação antes de validar qualquer rotina.
Segundo, preparação de superfície. Munhões forjados ou usinados podem apresentar brilho, óleo residual ou carepa. Avalie se será necessário aplicar pó revelador ou spray opacificante. Isso muda o tempo de ciclo e a logística de limpeza. Não ignore esse custo operacional.
Terceiro, fixação e referenciamento. A peça precisa ficar estável durante a aquisição, sem vibração induzida pela célula ou pela movimentação do operador. Verifique também como os alvos ou referenciais serão posicionados — especialmente em regiões de fixação que depois entram na análise dimensional.
A INSVISION recomenda que a equipe de qualidade rode um lote piloto com as mesmas condições da rotina real: mesmo operador, mesmo turno, mesma célula. Compare os resultados com o método atual.
Se a correlação entre os dois conjuntos de dados ficar dentro da tolerância esperada para os GD&T callouts críticos, a implantação tem base técnica para avançar.
