生産ラインの検査ボトルネックを解くハンドヘルド3Dデジタイゼーション ― AlphaScanが実現する現場計測とデジタル連携

対象となったのは、建設機械や産業車両向けの大型溶接構造部品を扱う組立ラインである。部品単体で2mを超えるものもあり、従来は次のような流れで寸法確認を行っていた。実務フローこの状況では、不具合の早期発見が難しく、手直しコストの増大や出荷遅延を招いていた。

典型工况と核心痛点

対象となったのは、建設機械や産業車両向けの大型溶接構造部品を扱う組立ラインである。部品単体で2mを超えるものもあり、従来は次のような流れで寸法確認を行っていた。

実務フロー

典型工况と核心痛点 — 対象となったのは、建設機械や産業車両向けの大型溶接構造部品を扱う組立ラインである。
方案設計の考え方 — 机上のスペック表だけで3Dデジタイゼーションソリューションを選定するのは危うい。
導入プロセス：段階的な3Dデジタイゼーションの流れ — 導入は、現場への負荷を抑えながら段階的に進められた。
INSVISION AlphaScanがこの場景に適合する理由 — AlphaScanは、上記のプロセスを支えるいくつかの特性を備えている。

生産ラインから部品をクレーンで測定室へ移動
門型CMMへの据付とアライメントに半日近くを要する
測定プログラム作成と実測は熟練検査員のみが担当
結果が現場へ戻るまでに数日かかり、その間ラインは待機か、仮組みでリスクを先送り

この状況では、不具合の早期発見が難しく、手直しコストの増大や出荷遅延を招いていた。また、CMMの据置型という制約から、組立途中の現物合わせや、装置に組み込まれた状態での寸法検証は事実上不可能だった。現場管理者は「測定のためにラインを止める」のではなく、「ラインの中で測定を完結させる」手段を模索していた。

方案設計の考え方

机上のスペック表だけで3Dデジタイゼーションソリューションを選定するのは危うい。現場を知るマネージャーとして、評価の軸を「本当にラインで使えるか」に絞り込み、次の4基準を設定した。

ハンドヘルド型であること：据置型ではアクセスできない狭隘部や、大型部品のその場測定が可能でなければ意味がない。組立工程での現物合わせに直結する機動性が必須。
計測級の精度と現場再現性：単発のピーク精度ではなく、ISO 10360に準拠した計測性能（単点精度0.073mm、体積精度0.1mm±0.015mm/m）が、温度変化や振動のある生産環境下で安定して得られること。
短時間習熟で運用できる操作性：ベテラン頼みの運用は属人化と教育コストの増大を招く。30分以内の研修で基本計測に入れるかが、現場展開の試金石となる。
既存CAD/品質管理ツールとの互換性：STL、PLY、STEPといった主要フォーマットへの出力と、GD&T解析ソフトウェアとのシームレスな連携がなければ、取得した点群データは部門の壁に阻まれ、活用されない。

これら4基準はすべて、「現場が本当に使えるか」という一点に収束する。INSVISIONのAlphaScanは、この評価軸に沿って選定された。

導入プロセス：段階的な3Dデジタイゼーションの流れ

導入は、現場への負荷を抑えながら段階的に進められた。

Step 1：事前準備とターゲット選定

最初に、最も測定待ち時間が長く、CMMへの搬送が困難な大型部品3品番をパイロット対象に選んだ。スキャンエリアの照度やワーク表面の状態（黒皮、塗装、油膜）を確認し、必要に応じて一時的なマーカ貼付や簡易な粉体スプレーで対応する手順を定めた。

Step 2：ハンドヘルドスキャンによるデータ取得

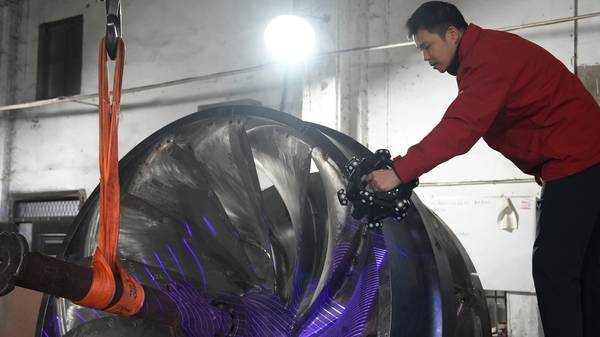

AlphaScanをラインサイドに持ち込み、部品を動かすことなくスキャンを開始。オペレータは30分のハンズオン研修を受けた後、すぐに実ワークの測定に入れた。スキャン中はリアルタイムで点群が構築され、取りこぼしがあればその場で追加スキャンできるため、測定漏れの不安が大幅に低減された。

Step 3：データ処理と解析

取得した点群データは、付属ソフトウェア上で自動位置合わせされ、メッシュモデルへ変換。その後、設計CADモデルとの比較による偏差マップ（カラーマップ）を生成し、GD&T解析へ展開した。一連の処理はノートPC一台で完結し、特別なワークステーションを必要としなかった。

Step 4：検査レポートとフィードバック

偏差マップと寸法レポートは、PDFおよびSTEP/STL形式で品質管理部門と生産技術部門へ即時共有された。問題が検出された場合、その場で溶接治具の調整や加工条件の修正に着手できるようになり、従来のように数日後のレポートを待ってから手直し指示を出す、というタイムラグが解消された。

INSVISION AlphaScanがこの場景に適合する理由

AlphaScanは、上記のプロセスを支えるいくつかの特性を備えている。

ハンドヘルドの機動性：コードレスタイプではなくとも、軽量かつコンパクトな設計により、大型ワークの周囲を自由に動きながらスキャンできる。組立ラインの狭いピット内や高所でも取り回しが利く。
計測級精度と環境適応：ISO 10360に準拠した精度検証がなされており、温度補正機能と安定したフレーム構造により、測定室ではない現場床面でも信頼できるデータを出力する。
直感的な操作性と短時間習熟：タブレット状のインターフェースとガイド表示により、測定経験の浅い作業者でも迷わず操作できる。実際、パイロット導入時には、研修から初回の実測完了までが1時間以内に収まった。
オープンなデータ連携：主要CADフォーマットへのエクスポートと、一般的な検査ソフトウェアとの親和性により、既存の品質管理ワークフローにそのまま組み込める。データが特定のプロプライエタリ形式に閉じない点は、部門間連携において決定的に重要である。

現場に現れた変化

導入後、工場長が確認した効果は定性的ながら明確である。

INSVISION AlphaScan 3Dスキャンデモ

測定リードタイムの大幅短縮：従来、搬送と段取りを含めて半日以上かかっていた大型部品の寸法確認が、ライン内で数十分以内に完了するようになった。これにより、後工程の待ち時間が減少し、組立ラインの流れが安定した。
属人性の低減：熟練検査員でなければ扱えなかったCMMに対し、AlphaScanは研修を受けた複数の作業者が操作できるため、特定個人のスケジュールに依存しない検査体制が整った。
品質データの即時活用：偏差マップをその場で確認できることで、溶接歪みや加工ズレの傾向を早期に察知し、上流工程へのフィードバックが迅速化した。結果として、手直し工数の低減と、最終検査での不適合発生率の抑制につながっている。
デジタルデータの二次利用：取得した3Dデータは、リバースエンジニアリングや治具設計、組立シミュレーションにも転用され始めており、単なる検査用途を超えた価値を生み出している。

類似工况への展開と適用可能性

本ケースで示したアプローチは、大型部品や重量物を扱う産業に広く応用できる。具体的には、以下のような工况で同様の効果が期待できる。

建設機械・農業機械・船舶ブロック：大型溶接構造物の寸分の狂いが後工程の組立精度に直結する現場
鉄道車両・航空機部品：組立状態での現物合わせや、修理・改造時の現寸測定が必要なケース
大型鋳鍛造品の初物検査：CMMでは測定に時間がかかりすぎる自由曲面の全面評価
プラント設備の据付・メンテナンス：既設配管や構造物の現況3Dデータを取得し、改造設計に反映するワークフロー

いずれの場景でも、評価基準として「現場可搬性」「環境下での精度再現性」「短時間習熟」「オープンデータ連携」を軸に据えることで、机上のスペックに惑わされないソリューション選定が可能になる。

まとめ

生産ラインの検査ボトルネックは、単に測定機器の精度や速度だけの問題ではない。測定を「どこで、誰が、どのように行い、そのデータをどう活かすか」というワークフロー全体の設計課題である。ハンドヘルド型3Dデジタイゼーションは、測定行為をライン内に取り戻し、データを部門間で流通させることで、リードタイム短縮と品質安定化の両立を実現する。INSVISION AlphaScanのような計測級ハンドヘルドスキャナは、その中核を担う現実的な選択肢として、現場主導のデジタル化を後押しする。
