3D scanning partsの定義と産業における役割

3D scanning partsとは、工業部品の三次元形状、寸法、表面性状を非接触でデジタルデータ化する一連の技術を指す。ノギスやマイクロメーターによる点単位の接触測定、あるいは2Dカメラによる平面検査とは異なり、対象物全体の形状を点群データとして一括取得できる点が最大の特徴だ。

INSVISION Qiyuan Vision attends 2025 ITES Shenzhen Exhibition 18

よくある質問

3D scanning partsの定義と産業における役割では何を確認すべきですか？

3D scanning partsとは、工業部品の三次元形状、寸法、表面性状を非接触でデジタルデータ化する一連の技術を指す。

2D撮像と3Dスキャニングの動作原理の違いでは何を確認すべきですか？

2D撮像と3Dスキャニングを「次元が一つ増えただけ」と捉える現場担当者は少なくない。

3Dスキャン部品の適用範囲と選定の考え方では何を確認すべきですか？

3Dスキャン部品の適用範囲は、リバースエンジニアリング、品質検査、フィールドメンテナンスの3つに整理できる。

この技術が果たす役割は、品質保証、リバースエンジニアリング、経年劣化の定量評価の3領域に大別される。品質保証では、量産部品の寸法が設計公差内に収まっているかを高速に判定し、GD&T（幾何公差）に基づく検査を自動化する。リバースエンジニアリングでは、図面のない既存部品からCADモデルを再構築し、補修部品の製造や設計改良を可能にする。経年劣化の評価では、稼働後の摩耗や変形を定量的に追跡し、交換時期の判断材料を提供する。

INSVISION AlphaScan 3Dスキャンデモ

2D撮像と3Dスキャニングの動作原理の違い

2D撮像と3Dスキャニングを「次元が一つ増えただけ」と捉える現場担当者は少なくない。しかし両者の原理的な隔たりは、測定精度とデータの活用可能性を根本から左右する。

2D撮像は、被写体の輝度と色情報を平面上に記録する技術である。カメラセンサーの各ピクセルは光の強弱を電気信号に変換し、二次元の画像を生成する。この画像からエッジ検出やパターンマッチングによって寸法を推測することは可能だが、奥行き情報は原理的に欠落している。したがって、高さや反り、三次元的な輪郭の評価には適さない。

一方、3Dスキャニングは対象物の表面形状を空間座標の集合として取得する。代表的な方式として、レーザー三角測量と構造光投影がある。レーザー三角測量は、対象物に照射したレーザー光の反射位置をカメラで捉え、三角測量の原理で距離を算出する。構造光投影は、縞模様などのパターン光を投影し、その歪みから形状を復元する。いずれも、数百万点から数千万点に及ぶ点群データを生成し、物体の立体形状を忠実に再現する。

この違いは、検査現場での使い勝手に直結する。2D画像では照明条件や表面のテクスチャに結果が左右されやすく、光沢面や黒色樹脂の測定は困難だ。3Dスキャンは表面性状の影響を受けるものの、適切な設定と後処理によって、鏡面や黒色部品でも安定した形状取得が可能になる。

3Dスキャン部品の適用範囲と選定の考え方

3Dスキャン部品の適用範囲は、リバースエンジニアリング、品質検査、フィールドメンテナンスの3つに整理できる。

リバースエンジニアリング

設計データが失われた旧型部品の再生産が必要なケースは、自動車補修部品や産業機械のレトロフィットで頻発する。実物から高精度な点群データを取得し、CADモデルを再構築することで、図面ゼロの状態から製造情報を復元できる。特に、複雑な自由曲面を持つ部品では、手作業による寸法取りよりも短時間で正確な形状をデジタル化できる。

品質検査

量産ラインでは、成形品や切削部品の全数検査または抜き取り検査に3Dスキャンが組み込まれている。取得した点群と設計CADとの偏差をカラーマップで可視化し、GD&Tコールアウトに沿った合否判定を自動化する。従来の三次元測定機（CMM）と比較して、多点同時測定によるスループットの向上が期待できる。

フィールドメンテナンス

高温・高圧、可燃性雰囲気など、測定室に持ち込めない大型構造物の現場検査も重要な領域だ。航空機の翼やタービンブレードの定期点検、プラント配管の腐食評価など、持ち運び可能なハンドヘルドスキャナーが真価を発揮する。INSVISIONのハンドヘルド型スキャナーは、このような制約の多い現場でも安定した計測を実現する設計がなされている。

選定にあたっては、要求精度、対象物のサイズと表面性状、測定環境の3点を軸に据える。サブミクロン精度が求められる微細部品には固定式の高精度スキャナーが適し、大型鋳物や車両ボディには可搬型が有利だ。光沢面や透明体には、粉体スプレーによる一時的な表面処理や、偏光フィルターの併用といった対策が有効である。

工業現場での3Dスキャン部品活用の具体的なプロセス

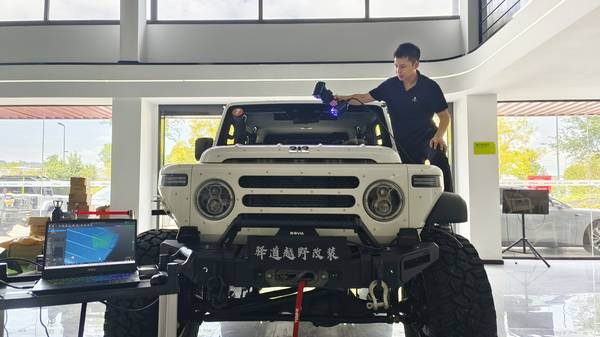

ここでは、自動車用ストラットアセンブリの改造プロジェクトを例に、3Dスキャン部品の実務フローを追う。設計データが消失した旧型部品をスキャンし、CADモデルを再構築して新設計に反映させるシナリオだ。

準備

部品を洗浄し、油分や埃を除去する。光沢のある金属面には、微粉末スプレーを薄く塗布して反射を抑える。スキャナーと部品の位置関係を決め、基準となるターゲットマーカーを部品周囲に配置する。

スキャン

ハンドヘルドスキャナーを用いて、複数方向から部品全体を走査する。レーザーまたは構造光を照射し、表面形状を点群として取り込む。スキャン中はリアルタイムでデータの欠損を確認し、死角となる領域を追加スキャンする。

データ処理

取得した点群を専用ソフトウェアで位置合わせし、ノイズ除去や間引き処理を施す。ポリゴンメッシュを生成した後、NURBS曲面やソリッドモデルに変換する。この段階で、摩耗や変形の影響を補正し、設計意図に沿ったCADデータを作成する。

検証と活用

再構築したCADモデルと実物との偏差を比較し、許容範囲内であることを確認する。最終的なCADデータは、CAMソフトウェアに渡され、加工プログラムの生成や3Dプリント用のSTL出力に利用される。

この一連のプロセスにより、図面のない部品でも短期間で製造可能な状態へと持ち込める。従来の手作業による寸法取りと比較して、複雑形状の再現性が格段に向上する。

3Dスキャン部品に関するよくある誤解と実務上の注意点

3Dスキャン技術が普及するにつれ、「どんな部品でも同じ精度で測れる」という期待が現場で語られることがある。しかし、実際の測定結果は対象物の材質、表面状態、環境条件によって大きく変わる。ここでは、陥りやすい誤解とその対策を整理する。

材質別の測定難度

鏡面仕上げの金属部品は光を乱反射し、黒色樹脂は光を過剰に吸収する。透明樹脂やガラスは光が透過するため、安定した点群取得が難しい。これらの材質では、粉体スプレーによる一時的な艶消し処理や、スキャン設定の最適化が不可欠だ。構造光方式とレーザー方式では得手不得手が異なるため、対象物に応じた方式選定も重要になる。
