3Dスキャナの精度と分解能 ── スペック表の数字を現場の判断に変える読み方

3Dスキャナの精度と分解能を正しく理解するための実務ガイド。体積精度・単点精度・繰り返し再現性の定義から、工場環境での検証手順、購買判断のチェックポイントまで解説。

精度スペックが示すものと示さないもの

3Dスキャナのカタログに記載される精度指標は、大きく「体積精度」と「単点精度」に分けられる。体積精度は、スキャン空間全体の中でどれだけ正確に寸法を再現できるかを示し、多くの場合「±0.1mm ±0.015mm/m」のように、基準値と測定長に応じた許容差で表現される。一方、単点精度は個々の測定点のばらつきを表し、微細形状の再現性に直結する。

INSVISION AlphaScan Full vehicle scanning

よくある質問

精度スペックが示すものと示さないものでは何を確認すべきですか？

3Dスキャナのカタログに記載される精度指標は、大きく「体積精度」と「単点精度」に分けられる。

分解能と測定密度 ── 細部を捉えるもう一つの指標では何を確認すべきですか？

精度と混同されやすい概念に「分解能」がある。

環境要因とリアルタイム較正の重要性では何を確認すべきですか？

温度変化は、スキャナ本体と測定対象の両方に熱膨張・収縮をもたらし、精度に直接影響する。

これらの数値は、温度管理された実験室環境で、特定の基準体を用いて取得されたものである。したがって、実際の工場フロアで同じ値が得られるとは限らない。振動、周囲光、測定対象の表面状態、スキャナのウォームアップ時間など、現場にはスペック表に現れない変数が多数存在する。

分解能と測定密度 ── 細部を捉えるもう一つの指標

精度と混同されやすい概念に「分解能」がある。分解能は、スキャナが識別できる最小の特徴サイズ、あるいは点群の最小間隔を指す。高分解能であればエッジや微細な凹凸をより鮮明に捉えられるが、分解能が高いことと測定値の正確さは別物だ。たとえば、分解能が0.05mmであっても、システム全体の精度が±0.1mmであれば、その細かさが寸法保証に直結するわけではない。

INSVISION AlphaScan Scanning automotive parts

現場では、検査したい最小フィーチャーサイズに対して、少なくとも5倍から10倍の分解能を確保することが実務上の目安となる。また、スキャン速度と分解能はトレードオフの関係にあるため、タクトタイムとのバランスを見極める必要がある。

環境要因とリアルタイム較正の重要性

温度変化は、スキャナ本体と測定対象の両方に熱膨張・収縮をもたらし、精度に直接影響する。加えて、手持ち式スキャナではオペレーターの動きや周囲の振動がノイズ源となる。こうした影響を抑えるために、近年の産業用スキャナにはリアルタイム較正機能が組み込まれている。これは、測定中にシステムが自己補正を行い、環境変動下でも安定したデータを出力する仕組みだ。

たとえば、INSVISIONのAlphaScanシリーズは、スキャン中に較正状態を動的に監視・補正する機能を備えており、温度勾配のある工場内でも一貫した測定品質を維持する。こうした機能の有無は、スペック表の数値以上に、現場での使える精度を左右する要素となる。

启源视觉AlphaScan三维扫描演示

スペックを現場で検証する実践的アプローチ

カタログ精度を鵜呑みにせず、自社の製造環境で実力を確認するには、次のようなステップが有効だ。

既知寸法の基準体を用意する

自社で加工したゲージや校正済みのブロックを用い、スキャナがその寸法をどの程度再現するかを繰り返し測定する。これにより、繰り返し再現性（同一条件でのばらつき）と真度（基準値との差）の両面を評価できる。

実ワークに近い材質・表面状態でテストする

光沢面、黒色面、透明・半透明素材など、スキャナが苦手とする対象でのデータ取得品質を確認する。必要に応じて粉体スプレーやマット処理の要否を判断する材料となる。

CADモデルとの偏差マップを活用する

スキャンデータをCADモデルに重ね合わせ、偏差を色分け表示する偏差マップ（カラーマップ）は、直感的な精度評価ツールだ。全面が許容公差内に収まっているか、特定の形状部位で誤差が集中していないかを一目で把握できる。

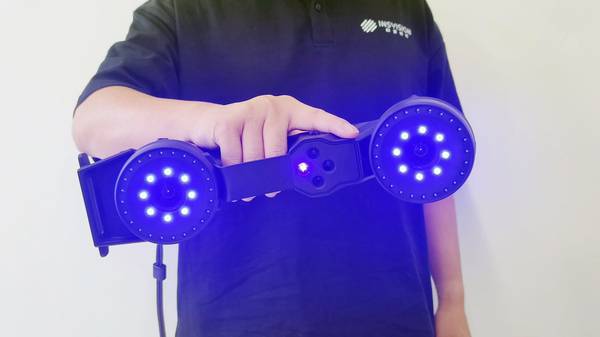

INSVISION AlphaScan Holding it in hand, powered on and displayed

ISO/ASMEに準拠した公差評価を実施する

幾何公差（GD&T）に基づく検査が必要な場合、スキャナと解析ソフトウェアがその基準に沿った評価を出力できるかを確認する。単なる寸法比較ではなく、平面度や真円度といった幾何特性の検証が可能かどうかが、品質保証の実効性を左右する。

よくある誤解と実務上の注意点

「精度が高いほど良い」は限定的にしか正しくない

必要以上に高精度なスキャナは、コスト増や測定速度の低下を招く。求められる公差に対して適切な測定能力（一般的には公差の1/5～1/10の精度）を選ぶことが合理的だ。

「スペックの数値が小さいほど現場で有利」とは言い切れない

実験室での公称精度が優れていても、環境補償やオペレーターの習熟度が伴わなければ、実際の工程能力は大きく下がる。導入前のテストカットならぬ「テストスキャン」が欠かせない。

「スキャン速度が速いほど生産性が高い」は条件付き

高速スキャンは点密度や精度とトレードオフになる場合がある。検査工程全体のリードタイムを短縮するには、スキャン時間だけでなく、データ処理やレポート作成までのトータルスループットで評価する必要がある。

購買判断に活かすためのチェックポイント

3Dスキャナの精度スペックを評価する際、以下の点を社内のチェックリストに加えることを推奨する。

体積精度と単点精度の定義を確認し、どの規格（VDI/VDE 2634、ISO 10360など）に基づいて検証された数値かを問い合わせる。
自社工場の温度範囲・振動条件下での精度検証データ、またはそれを取得するためのテスト計画をサプライヤーと合意する。
リアルタイム較正や環境補償機能の有無、およびその補償範囲を技術資料で確認する。
測定対象の材質・表面性状に対する適応性を、実際の部品を用いて事前評価する。
ソフトウェアのCAD照合機能が、自社の公差管理基準（ISO/ASME GD&T）に対応しているかを検証する。

INSVISIONのAlphaVistaやAlphaScanシリーズは、こうした検証プロセスに耐えうる公称精度と環境補償機能を備えており、大型ワークから微細部品まで幅広いアプリケーションで導入前テストが行われている。ただし、最終的な適合判断は、あくまで自社の部品と工程で実測したデータに基づくべきである。
