3Dスキャナー high resolution導入による測定工程のコスト構造改善と経営価値

3d scanner high resolutionの導入が製造現場の測定ボトルネックを解消し、返工・人件費・リードタイムに与える経営インパクトを解説。調達・生産管理責任者が自社でROIを試算し、投資回収期間を把握するための実践的フレームワークを提供する。

Meta Description: 高解像度3Dスキャナーが製造現場の測定ボトルネックを解消し、返工・人件費・リードタイムに与える経営インパクトを解説。調達・生産管理責任者が自社でROIを試算するための実践的フレームワークを提供する。

製造業の現場では、慢性的な人手不足と短納期化の圧力が強まり、これまで「必要経費」と見なされてきた測定・検査工程のコスト構造にメスを入れる動きが加速している。特に、部品の複雑化や品質要求の高度化に伴い、従来の接触式測定やゲージ検査では対応しきれないケースが増え、測定そのものが生産全体のボトルネックとなる工場は少なくない。本稿では、高解像度3Dスキャナー（3Dスキャナー high resolution）を単なる測定ツールとしてではなく、製造オペレーションのコスト効率を底上げする経営手段として捉え、調達責任者や生産管理責任者が自社の現場で具体的な改善余地を見極めるための視点を提供する。

測定工程に潜む間接コストの実態

多くの工場では、測定工程のコストを「測定機の減価償却費」や「検査員の人件費」といった直接費でのみ捉えがちだ。しかし、経営インパクトがより大きいのは、測定が引き起こす間接的なコストである。具体的には以下の三つが挙げられる。

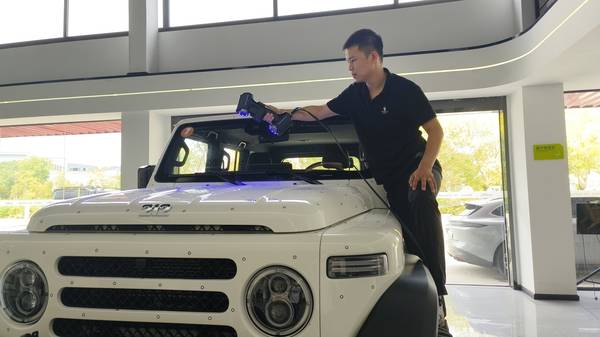

INSVISION AlphaScan 3Dスキャンデモ

測定待ちによる工程滞留

三次元測定機（CMM）などの従来設備は、段取りや測定プログラム作成に時間を要し、測定室にワークを運ぶ移動時間も発生する。この待ち時間が後工程の開始を遅らせ、装置稼働率の低下や納期遅延リスクを生む。

不十分なデータに起因する手戻り

限られた測定点数や断面形状のみの評価では、形状全体の偏差を捉えきれない。その結果、後工程で組み付かない、干渉するといった不具合が発覚し、手戻りや緊急の再加工が発生する。この「見えない不良」が、材料費・加工費・工数の三重のロスを招く。

熟練検査員への依存と属人化

複雑な形状の測定や異常判断には熟練者のノウハウが不可欠で、人材の流動化が進む中で検査品質の維持が難しくなっている。また、測定結果の記録が紙ベースや属人的なファイル管理に留まると、トレーサビリティの確保や過去データの活用が進まず、品質クレームへの迅速な対応も困難になる。

これらのコストは、財務諸表上は「見えないコスト」として表面化しにくい。しかし、製造原価やキャッシュフローに与える影響は小さくなく、調達・生産管理部門が主導して改善に取り組むべき領域である。

高解像度3Dスキャナーがもたらすコスト改善の経路

3Dスキャナー high resolutionは、非接触でワーク全体の形状を高密度な点群データとして短時間に取得し、設計データとの偏差をカラーマップで可視化する。この技術特性が、先に挙げた間接コストを以下の経路で削減する。

検出効率と測定リードタイムの短縮

従来、数十分から数時間を要していた複雑形状の測定が、スキャンであれば数分で完了するケースが多い。段取り替えも最小限で済み、測定室への移動も不要になるため、工程間の滞留時間が大幅に圧縮される。これにより、生産ライン全体のテンポが改善し、装置稼働率の向上と納期遵守率の安定化に直結する。

返工・廃却ロスの抑制

高密度な点群データによって、金型の摩耗傾向や加工工程のばらつきを早期に検知できる。初物検査や量産中の抜き取り検査で形状全体の偏差を可視化すれば、不良が後工程に流れる前に是正措置を打てる。結果として、手戻り加工や材料廃却の発生頻度が下がり、材料費と工数の無駄が削減される。

検査人材の制約からの解放

直感的な偏差マップと自動レポート機能により、熟練者でなくとも合否判定や傾向把握が可能になる。検査業務の属人性が薄れ、多能工化や人員配置の柔軟性が高まる。また、デジタルデータとして測定結果が蓄積されるため、過去の不具合事例との照合や、顧客への説明資料作成も迅速化する。

品質トレーサビリティと顧客信頼の構築

全数検査に近いデータ取得が現実的になることで、出荷品質の確実性が向上する。さらに、測定データを製品シリアル番号と紐付けて保管すれば、数年後にクレームが発生した際も、当時の製造状態を即座に検証できる。この透明性が、特に自動車や航空宇宙、医療機器などのサプライヤーにとって、取引継続の重要な判断材料となる。

自社でROIを試算するためのフレームワーク

3Dスキャナー high resolutionの導入効果を金額換算する際、単純な「測定時間短縮」だけでなく、以下の項目を自社の現場数値に置き換えて評価することを推奨する。定量化が難しい項目は、定性評価として「改善の方向性」を確認するだけでも、経営層との共通言語を得やすくなる。

選定チェック

しかし、経営インパクトがより大きいのは、測定が引き起こす間接的なコストである。
この技術特性が、先に挙げた間接コストを以下の経路で削減する。
定量化が難しい項目は、定性評価として「改善の方向性」を確認するだけでも、経営層との共通言語を得やすくなる。
経営視点で注目すべきは、以下の三つのオペレーション改善ポイントだ。

評価項目	現状の把握方法	改善が期待される領域
測定リードタイム	代表的なワーク数点の測定開始から完了までの時間を実測。段取り・移動時間を含める。	工程滞留の短縮、後工程の早期着手、装置稼働率向上
返工・廃却コスト	月次の返工件数×平均工数×チャージレート、および材料廃却額を集計。	手戻り工数と材料費の削減、計画外残業の抑制
検査員の稼働状況	検査員の作業内訳（測定、判定、記録、移動など）を数日間観察し、付加価値時間の割合を算出。	省人化または高付加価値業務へのシフト、多能工化
品質クレーム対応工数	過去1年間のクレーム件数と、一件あたりの調査・是正・報告工数を集計。	クレーム減少による工数削減、取引機会損失リスクの低減
データ活用の成熟度	測定データの保存形式、検索性、過去データとの比較分析の可否を確認。	工程改善のスピード向上、設計へのフィードバック精度向上

この表を埋める過程で、自社の測定工程が抱える「見えないコスト」の規模感が浮かび上がる。その上で、3Dスキャナー high resolutionの導入費用（ハードウェア、ソフトウェア、トレーニング）と比較し、投資回収期間の目安を立てるとよい。

INSVISION AlphaScanが現場で生み出す経営改善

INSVISIONのAlphaScanシリーズは、メトロロジーグレードの高解像度スキャンと、現場での使いやすさを両立したシステムである。経営視点で注目すべきは、以下の三つのオペレーション改善ポイントだ。

高速な初物検査と型合せ

プレス部品やプラスチック成形品の初物検査では、金型から取り出した直後のワークをスキャンし、設計データとの偏差を即座に確認できる。これにより、金型修正の要否判断が短縮され、量産立ち上げまでのリードタイムが圧縮される。試作段階での手戻りが減ることは、開発コスト全体の抑制に直結する。

ライン際での工程内検査

AlphaScanは設置環境を選ばず、生産ラインの脇で使用できる。加工後に測定室へ運ぶ必要がなく、加工機のそばでスキャンして即座に合否判定が可能だ。これにより、不良が後工程に流れるリスクが低減し、機械加工や溶接工程での手戻りが大幅に減る。

デジタルデータによるサプライヤーコミュニケーション

取得した点群データと偏差マップは、サプライヤーとの技術検討や、顧客への品質エビデンスとして共有しやすい。メールやクラウド経由でデータを送れば、現物を輸送することなく形状確認が完了するため、遠隔地とのやり取りにおける時間と物流コストが削減される。

これらの改善は、単なる測定の高速化ではなく、製造プロセス全体の流れを滞りなくし、余計なコストを生まない体質を作ることに寄与する。

低リスクで始める導入ステップ

全社的なデジタル化投資はハードルが高いと感じる経営層も多い。そこで、まずは以下の2～3のシーンに絞って効果を検証し、成功体験を積み上げるアプローチが有効だ。

ステップ1：ボトルネック工程の特定

生産管理データや現場ヒアリングから、測定待ちが最も長い工程、または返工が多発している品目を一つ選定する。この工程に絞って、現状のリードタイムとコストを計測する。

ステップ2：パイロット導入と効果測定

選定した工程に3Dスキャナー high resolutionを試験導入し、1～2週間の並行運用を行う。測定時間、返工発生件数、検査員の稼働変化を記録し、導入前と比較する。この際、INSVISIONのアプリケーションエンジニアによるオンサイトサポートを活用すれば、立ち上げの手間を最小化できる。

ステップ3：社内への展開判断

パイロット結果を基に、先述のROIフレームワークを用いて全社展開時の経済効果を試算する。効果が確認できた工程から順次展開し、最終的には金型保全、受入検査、出荷検査などへ適用範囲を広げていく。

長期的な競争力につながる測定工程の再設計

高解像度3Dスキャナーの導入は、目先の検査時間短縮にとどまらず、製造現場のデータ基盤を強化する投資である。蓄積された点群データは、設計段階での公差最適化や、加工条件のフィードバックに活用でき、継続的な原価低減活動を支える資産となる。また、品質トレーサビリティの確立は、新規顧客の監査対応や、高付加価値製品の受注獲得において、静かながら強力な差別化要因となる。
