3D-Scannen von Fahrzeugrahmen – was in der Werkstatt wirklich zählt

Meta Description: Ein Leitfaden für Qualitätsmanager und Fertigungsingenieure: Welche technischen Kriterien beim 3D-Scannen von Fahrzeugrahmen über die.

Einleitung: Die falsche Frage am Anfang

Wer von Einzelpunkt-Lehren oder Koordinatenmessgeräten auf das 3D-Scannen von Fahrzeugrahmen umstellt, steht vor einer Grundsatzentscheidung, die häufig falsch getroffen wird: Es geht nicht zuerst um die höchste Genauigkeit eines einzelnen Messpunkts, sondern um die Wahl des passenden Scanprinzips für großformatige, metallische Bauteile unter realen Werkstattbedingungen.

Qualitätsmanager, Fertigungsingenieure und technische Einkäufer im Automobilbau und bei Zulieferern müssen beurteilen, ob ein System direkt am Rahmen, bei wechselnden Oberflächen, Vibrationen und großen Messvolumen zuverlässig arbeitet. Der häufigste Fehler ist die Auswahl nach Datenblattpräzision im Labor.

Dieser Artikel erklärt, was beim 3D-Scannen von Fahrzeugrahmen technisch passiert, welche Kriterien wirklich über die Eignung entscheiden und wie sich eine Investition mit realen Bauteilen absichern lässt.

Szenarioüberblick

Der Artikel lässt sich praktisch über dieses Szenario lesen:

Einleitung: Die falsche Frage am Anfang: Wer von Einzelpunkt-Lehren oder Koordinatenmessgeräten auf das 3D-Scannen von Fahrzeugrahmen umstellt, steht vor e…
Was bedeutet 3D-Scannen von Fahrzeugrahmen technisc…: Beim 3D-Scannen von Fahrzeugrahmen wird die Oberfläche eines Rahmens berührungslos erfasst und als Punktwolke bzw.
Entscheidende technische Parameter für den Werkstat…: Nicht alle Parameter aus dem Datenblatt sind unter Produktionsbedingungen gleich relevant.

Was bedeutet 3D-Scannen von Fahrzeugrahmen technisch?

Beim 3D-Scannen von Fahrzeugrahmen wird die Oberfläche eines Rahmens berührungslos erfasst und als Punktwolke bzw. Flächenmodell digitalisiert. Handgeführte Scanner projizieren strukturiertes Licht oder Laserlinien auf das Bauteil;

Kameras erfassen die Verzerrung des Musters und berechnen daraus dreidimensionale Koordinaten. Anders als bei Einzelpunktmessungen entsteht ein flächiger Datensatz, der neben einzelnen Bohrungspositionen auch Formabweichungen, Verzug und Flächenverläufe abbildet.

Für Fahrzeugrahmen aus Stahl oder Aluminium bedeutet das: Statt weniger Referenzpunkte erhält man ein dichtes Messbild, das sich für Soll-Ist-Vergleiche, Montageanalysen und Reverse Engineering nutzen lässt.

Entscheidende technische Parameter für den Werkstatteinsatz

Nicht alle Parameter aus dem Datenblatt sind unter Produktionsbedingungen gleich relevant.

Arbeitsabstand und Messfeldgröße: Große Rahmen erfordern ein Messfeld, das die Erfassung zügig hält, ohne dass das Gerät ständig neu positioniert werden muss.
Verhalten auf metallischen Oberflächen: Glänzende, dunkle oder ölige Bereiche können Streulicht verursachen und die Punktwolke verfälschen. Eine kurze Vorreinigung oder Mattierung verbessert die Datenqualität oft erheblich.
Genauigkeit gemäß ISO-Normen: Die geforderte Messunsicherheit muss zur Toleranzlage passen. Für viele Verzugs- und Montageprüfungen reicht ein handgeführtes System; bei sehr engen Toleranzen ist die Messunsicherheit im Test gezielt zu verifizieren.
Mobilität: Wird direkt in der Fertigung gemessen, muss der Scanner ohne aufwendige Fixierung arbeiten und unempfindlich gegenüber leichten Vibrationen sein.
Datenformate und Weiterverarbeitung: Der Export als Punktwolke muss in die vorhandene Inspektionssoftware importierbar sein. Soll-Ist-Vergleich, CAD-Abgleich und Reverse Engineering stellen unterschiedliche Anforderungen an Dichte und Struktur der Daten.

Kriterium	Typische Frage	Konsequenz bei falscher Wahl
Bauteilgröße und Oberfläche	Wie groß ist der Rahmen, gibt es glänzende oder schwer zugängliche Stellen?	Unbrauchbare Punktwolken oder zu lange Erfassungszeiten
Genauigkeit	Welche Toleranzen müssen nachweisbar sein?	Messunsicherheit passt nicht zur Toleranz; Abweichungen werden nicht erkannt
Einsatzort	Wird im Messraum, in der Fertigung oder direkt an der Linie gemessen?	Stationäre Systeme binden das Bauteil, mobile Systeme können vor Ort eingesetzt werden
Datenverarbeitung	Welche Folgeprozesse sind geplant?	Exportformat oder Punktdichte passen nicht zur Software

Unterscheidung zu klassischen Messverfahren

Klassische Verfahren wie Messschieber, Lehren oder Messarme liefern oft nur wenige Einzelpunkte, sind stark bedienerabhängig und bei komplexen Rahmengeometrien zu langsam. Stationäre Koordinatenmessgeräte oder feste Messzellen bieten hohe Genauigkeit, binden den Rahmen jedoch an einen festen Prüfort.

Das 3D-Scannen von Fahrzeugrahmen verschiebt die Qualitätsprüfung direkt an das Bauteil. Das ist besonders relevant, wenn Lean Manufacturing kurze Prüfzyklen verlangt und Industrie 4.0 durchgängige digitale Messdaten für Rückverfolgbarkeit und statistische Prozesskontrolle fordert.

Der mobile Scanner bringt das Messsystem zum Rahmen statt den Rahmen zum Messsystem.

Geeignet ist die Methode vor allem für:

Maßprüfung von Rahmenkomponenten und Anbaupunkten
Analyse von Montagedeformationen nach dem Fügen
Reverse Engineering vorhandener Strukturen
Erfassung großer Bauteile direkt am Montageplatz

Ungeeignet oder nur mit Zusatzaufwand sinnvoll ist sie, wenn:

sehr enge Toleranzen im Hundertstelbereich gefordert sind, die eine höhere Messunsicherheit erfordern
Oberflächen stark spiegelnd oder stark verschmutzt sind, ohne dass eine Vorbereitung möglich ist
nur wenige Einzelmaße benötigt werden und ein taktiles Messmittel wirtschaftlicher ist

Der AlphaScan von INSVISION im technischen Kontext

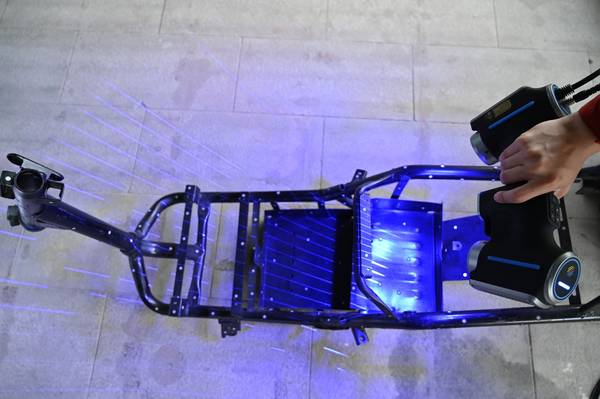

Der AlphaScan von INSVISION ist ein handgeführter 3D-Scanner, der für den mobilen Einsatz an großen metallischen Bauteilen entwickelt wurde.

Er adressiert genau die oben genannten Kriterien: Er arbeitet direkt am Fertigungs- oder Montageplatz, erfasst großformatige Rahmen und liefert Punktwolkendaten für Soll-Ist-Vergleich, Verzugsanalyse und Reverse Engineering.

Wichtig bleibt: Die Eignung für einen konkreten Rahmen sollte nicht allein aus dem Datenblatt abgeleitet werden, sondern durch Testscans an realen Bauteilen bestätigt werden. Reflexionseigenschaften, Bauteilgröße und geforderte Toleranzen lassen sich so vor dem Serieneinsatz absichern.

INSVISION positioniert den AlphaScan damit als Werkzeug für die werkstattnahe Qualitätssicherung, nicht als Ersatz für hochgenaue Messraumgeräte, wenn engste Toleranzen gefordert sind.

Praktische Validierung: So sichern Sie die Auswahl ab

Die Einführung eines Scanners scheitert in der Praxis selten an der Hardware, sondern an fehlender Validierung mit echten Fahrzeugrahmen. Ein Gerät kann im Labor überzeugen, an einem realen Rahmen mit Schweißnähten, Beschichtungen und Ölrückständen jedoch unbrauchbare Daten liefern.

Betriebsspezifische Prüfkriterien definieren: Geometrieabweichungen an Längs- und Querträgern, Bohrungspositionen, Schweißverzug, Referenzpunkte. Festlegen, welche Toleranzen eingehalten werden müssen, welche Punktdichte erforderlich ist und wie schnell ein Bereich erfasst werden soll.
Testscans an repräsentativen Rahmenbereichen durchführen: nicht nur an glatten Flächen, sondern an Kanten, Hinterschneidungen und schwer zugänglichen Zonen. Beim AlphaScan von INSVISION lässt sich das Gerät flexibel um den Rahmen führen.
Ergebnisse mit den betrieblichen Anforderungen abgleichen: exportiertes Datenformat, Kompatibilität mit der Messsoftware, geschätzter Schulungsaufwand. Ein Test über ein bis zwei Tage liefert belastbarere Antworten als Datenblätter.

Häufige Fragen zum 3D-Scannen von Fahrzeugrahmen

Eignet sich das 3D-Scannen für beschichtete oder verunreinigte Fahrzeugrahmen?

In der Regel ja. Viele Scanner kommen mit matten Beschichtungen und leichten Ölfilmen zurecht. Starke Spiegelungen oder lose Verunreinigungen können die Datenerfassung jedoch stören. Eine kurze Vorreinigung und gegebenenfalls Mattierungsspray verbessern die Ergebnisse deutlich.

Ist der AlphaScan mit gängiger Messsoftware kompatibel?

Der AlphaScan exportiert standardisierte Punktwolkendaten, die sich in übliche Inspektions- und Auswertesoftware importieren lassen. Vorab sollte geklärt werden, welche Formate die vorhandene Software unterstützt.

Wie hoch ist der Schulungsaufwand?

Für erfahrenes Qualitätspersonal ist der Einstieg meist nach wenigen Tagen machbar. Die Bedienung eines Handscanners ist intuitiv, die korrekte Interpretation der Messdaten erfordert jedoch etwas Übung. Eine Einweisung und Testläufe an Ausschussteilen sind sinnvoll.

Kann ein Handscanner die Genauigkeit liefern, die für Fahrzeugrahmen nötig ist?

Das hängt von den konkreten Toleranzen ab. Für viele Verzugs- und Montageprüfungen reicht ein Handscanner aus. Bei sehr engen Toleranzen im Hundertstelbereich sollte die Messunsicherheit im Rahmen von Testscans gezielt geprüft werden.

Was unterscheidet das 3D-Scannen von Fahrzeugrahmen vom klassischen Messen?

Statt weniger Einzelpunkte erfasst der Scanner flächige Punktwolken und kann Form- und Lageabweichungen vollständiger abbilden. Zudem entfällt das aufwendige Fixieren des Rahmens, weil das Messgerät zum Bauteil bewegt wird.

Fazit

Das 3D-Scannen von Fahrzeugrahmen ist dann eine tragfähige Entscheidung, wenn vor der Anschaffung die realen Bedingungen im Vordergrund stehen: Bauteilgröße, Oberflächenverhalten, geforderte Toleranz, Einsatzort und Datenverarbeitung.

Der AlphaScan von INSVISION deckt den mobilen Einsatz an großen metallischen Rahmen ab, ersetzt aber keine sorgfältige Validierung mit realen Bauteilen.

Wer Prüfkriterien definiert, Testscans an repräsentativen Bereichen durchführt und die Ergebnisse mit den betrieblichen Anforderungen abgleicht, vermeidet Fehlinvestitionen und stellt sicher, dass das Messsystem in der Werkstatt tatsächlich funktioniert.
