3D-Prüfung von Fahrzeugrahmen: praktische Kriterien für Fertigungsteams
Fertigungsumfeld und Messbedarf Wie stellt man sicher, dass die Messdaten aus der 3D-Prüfung von Fahrzeugrahmen im Fertigungsumfeld tatsächlich belastbar.
Fertigungsumfeld und Messbedarf
Wie stellt man sicher, dass die Messdaten aus der 3D-Prüfung von Fahrzeugrahmen im Fertigungsumfeld tatsächlich belastbar sind? Diese Frage stellt sich in vielen Werken, sobald die Taktzeiten sinken und die Variantenvielfalt steigt.
Fahrradrahmen werden heute in Losgrößen gefertigt, die zwischen automatisierten Schweißzellen und manuellen Nacharbeitsplätzen wechseln.
Genau dort entsteht der eigentliche Messbedarf: nicht im klimatisierten Messraum, sondern direkt an der Linie, wo Schweißverzug, Spannungszustände und Bauteiltoleranzen zusammenwirken.
Validierungscheckliste für den Einsatz
| Schwerpunkt | Entscheidungspunkt | Umsetzungshinweis |
|---|---|---|
| Bauteilbezug | Größe, Oberfläche und Toleranzen mit der Scanaufgabe abgleichen | Mit einem typischen Teil einen vollständigen Testlauf durchführen |
| Datenfluss | Prüfen, ob Punktwolke, Abweichungskarte und Bericht in den QS-Prozess passen | Exportformat und Freigabeverantwortung vorab klären |
| Einsatz vor Ort | Schulung, Kalibrierung, Lichtverhältnisse und Arbeitsraum bewerten | Die Ergebnisse als Standard für Serienprüfungen dokumentieren |
Die Prüfbelastung ist dabei nicht zu unterschätzen. Ein Rahmen durchläuft nach dem Schweißen mehrere Stationen, an denen Geometrie, Ausrichtung von Tretlager und Steuerrohr sowie Symmetrie der Hinterbauaufnahme kontrolliert werden müssen. Klassische Lehren liefern nur Gut-Schlecht-Aussagen.
Für die Rückverfolgbarkeit und die Korrektur von Schweißparametern braucht es jedoch Zahlen: Abweichungen in Millimetern, Winkelgraden, Positionsdaten. Genau hier setzt der Bedarf an belastbaren Messdaten an, die sich in bestehende Qualitätsregelkreise einspeisen lassen.
INSVISION positioniert sich in diesem Umfeld mit dem AlphaScan als Handscanner, der nicht als Insellösung gedacht ist, sondern als Teil des laufenden Prüfprozesses. Entscheidend ist, dass die erfassten Daten mit den vorhandenen CAD-Modellen abgeglichen werden können und nicht in einem separaten System enden.
Wer über die 3D-Prüfung von Fahrzeugrahmen nachdenkt, sollte daher zuerst den Datenfluss klären: Welche Merkmale werden wann geprüft, wer interpretiert die Abweichungen, und wie fließen die Ergebnisse zurück an die Schweißtechnik?
Erst wenn diese Fragen beantwortet sind, wird aus einem Scan ein verwertbares Qualitätsdatum.
Grenzen herkömmlicher Messprozesse
Wie lässt sich ein Fahrzeugrahmen mit stark gekrümmten Rohren, Knotenpunkten und Schweißnähten eigentlich zuverlässig prüfen, ohne den Ablauf vor der Endmontage zu bremsen?
Genau an dieser Frage scheitern viele konventionelle Messprozesse – nicht weil sie ungenau wären, sondern weil sie für die heutige Teilevielfalt und Termindichte nicht gemacht sind.
Das erste Problem sind komplexe Geometrien. Ein Rahmen besteht selten aus einfachen Ebenen und Bohrbildern. Sattelstützenaufnahme, Steuerrohr, Tretlagergehäuse und Ausfallenden liegen in unterschiedlichen Raumrichtungen, oft verbunden durch konische oder gebogene Profile.
Taktile Messsysteme kommen hier schnell an Grenzen, weil sie nur punktweise erfassen. Freiformflächen, Übergänge und Schweißbereiche lassen sich damit nur unvollständig beschreiben. Was nicht gemessen wird, fällt später als unklare Abweichung auf.
Das zweite Problem ist die Datenkontinuität. Herkömmliche Prozesse erzeugen Messberichte, aber kein durchgängiges digitales Abbild des Bauteils. Wer eine Schweißverformung bewerten will, braucht jedoch mehr als einzelne Soll-Ist-Punkte. Er braucht Flächeninformationen, Schnitte und Vergleichsdaten zum CAD-Modell.
Fehlen diese, bleibt die Analyse bruchstückhaft. Qualitätsentscheidungen werden dann auf Basis von Stichproben getroffen, nicht auf Basis des realen Zustands.
Das dritte Problem sind Liefertermine. Aufwendige Messaufbauten, lange Rüstzeiten und manuelle Protokollierung kosten genau die Zeit, die in der Fahrrad- und Leichtbaufahrzeugfertigung oft nicht vorhanden ist. Gerade bei Kleinserien, Prototypen oder kurzfristigen Änderungen wird die Messtechnik zum Engpass.
INSVISION setzt hier mit der 3D-Prüfung von Fahrzeugrahmen an: Ein handgeführter Scanner wie der AlphaScan erfasst die Geometrie flächig, schnell und direkt am Bauteil.
Die gewonnenen Netzdaten lassen sich mit dem CAD-Modell vergleichen, Schweißverzüge sichtbar machen und in bestehende Qualitätsabläufe überführen, ohne dass der Rahmen dafür in eine starre Vorrichtung eingespannt werden muss.
3D-Prüfung von Fahrzeugrahmen: Einbindung des 3D-Scans in den Ablauf
Die messtechnische Absicherung eines Fahrzeugrahmens endet nicht mit dem Scan selbst. Entscheidend ist, wie sich der digitale Zwilling in die bestehende Qualitätsschleife einfügt.
In vielen Werken der westlichen Fertigungsindustrie läuft das heute noch zweistufig: Das Bauteil geht nach dem Schweißen an eine separate Messmaschine oder auf eine Prüfplatte, der Prüfbericht folgt später. Genau an dieser Schnittstelle verändert der mobile 3D-Scan den Takt.

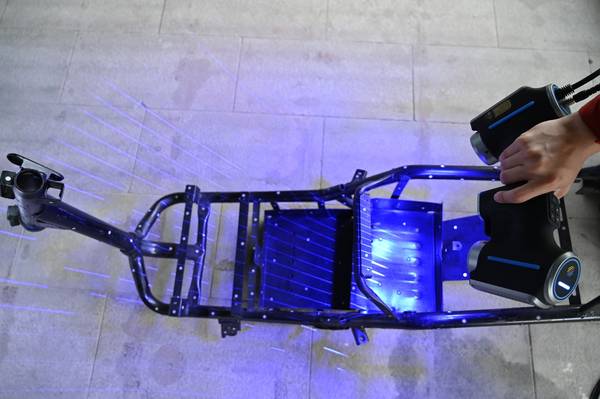

Der Ablauf beginnt unmittelbar am Bauteil. Ein Werker oder Qualitätstechniker positioniert den AlphaScan von INSVISION am Rahmen, setzt Referenzpunkte und erfasst die Geometrie berührungslos. Bei Fahrzeugrahmen interessieren vor allem Symmetrie, Lochbilder, Anschraubpunkte und der Verzug nach dem Schweißen.
Die Punktwolke liegt nach wenigen Minuten im System. Danach folgt der Abgleich gegen das CAD-Modell oder gegen einen hinterlegten Referenzdatensatz. Abweichungen werden als farbige Flächenvergleichsdarstellung sichtbar, nicht als abstrakte Zahlenkolonnen.
Der eigentliche Nutzen entsteht im Prüf- und Berichtswesen. Aus dem Abgleich lässt sich direkt ein Prüfprotokoll erzeugen, das die relevanten Merkmale dokumentiert: Maßabweichung, Position der Aufnahmen, Verzugswinkel.
Für Qualitätsmanager bedeutet das: Der Prüfbericht hängt nicht mehr an einer separaten Auswertestation, sondern entsteht im selben Softwarezyklus. Bei wiederkehrenden Rahmenvarianten lässt sich der Ablauf als Vorlage speichern, sodass der Bediener nur noch das Bauteil einlegt, scannt und den Bericht exportiert.
Für die Prozessintegration ist das keine Insellösung. Der Scan ersetzt nicht das gesamte Prüfkonzept, sondern ergänzt es dort, wo taktile Messungen zu langsam oder zu starr sind.
Erstmusterprüfung, Stichproben nach dem Schweißen, Abnahme vor der Lackierung – das sind typische Punkte, an denen der 3D-Scan in einen bestehenden Prüfplan eingehängt wird.
INSVISION liefert dafür keine fertige Kundenlösung, sondern die technische Basis: Der AlphaScan arbeitet mit gängigen Auswerteformaten und lässt sich in vorhandene Dokumentationspfade übernehmen. Die Qualitätsabteilung behält die Hoheit über Grenzwerte, Freigabekriterien und Berichtsformate.
Praktisch heißt das: Der Scan wird zum Bestandteil des Prüfablaufs, nicht zum Sonderprojekt. Wer den Ablauf einmal definiert hat, kann ihn für neue Rahmenvarianten wiederverwenden. Der Bericht wandert in die digitale Bauteilakte.
Und der Messtechniker gewinnt Zeit für die Bewertung kritischer Stellen, statt Geometriedaten manuell zu übertragen.
Validierung vor dem Einsatz
Wie stellen Sie sicher, dass ein Fahrzeugrahmen nach dem Schweißen noch exakt der CAD-Geometrie entspricht? Diese Frage stellt sich in der Fertigung zunehmend, weil konventionelle Lehren und taktile Messarme an ihre Grenzen stoßen.
Die 3D-Prüfung von Fahrzeugrahmen hat sich deshalb von einer Nischenanwendung zu einem festen Bestandteil moderner Qualitätsabläufe entwickelt. Der Grund liegt auf der Hand: Rahmen sind tragende Strukturen.
Bereits geringe Abweichungen in der Schweißverformung oder im Achsabstand können Montageprobleme, vorzeitigen Verschleiß oder sicherheitsrelevante Fehler verursachen.
INSVISION positioniert sich in diesem Umfeld mit dem AlphaScan als mobilem Handscanner, der sich direkt in bestehende Prüfprozesse integrieren lässt. Statt Bauteile zum Messraum zu transportieren, kann die Validierung unmittelbar am Schweißplatz oder in der Vorrichtung erfolgen.
Das verändert den Prüfrhythmus: nicht mehr stichprobenartig nach der Schicht, sondern bedarfsorientiert während der laufenden Produktion. Für Qualitätsverantwortliche bedeutet das eine deutlich schnellere Rückmeldung an die Fertigung, ohne dass ein separates Messlabor eingeplant werden muss.
Die relevanten Prüfungen vor Ort umfassen vor allem den Abgleich der Rahmengeometrie mit dem CAD-Modell, die Kontrolle kritischer Maße wie Radstand, Steuerkopffwinkel oder Tretlagerposition sowie die Bewertung von Schweißverformungen an Verbindungsstellen.
Beim AlphaScan liegt der Fokus auf der schnellen Erfassung komplexer Rahmenstrukturen mit ausreichender Punktdichte, um diese Merkmale zuverlässig zu dokumentieren.
Wer den Scanner in einen laufenden Qualitätsworkflow einbindet, sollte vorab klären, welche Messpunkte für die Freigabe tatsächlich relevant sind und wie die Scandaten in das bestehende Prüfprotokoll überführt werden.
