Scanner de Peças 3D na Indústria: Digitalização para Controle Dimensional e Engenharia Reversa

O scanner de peças 3D surge como resposta direta a esse gargalo. Ele captura a totalidade da superfície em minutos, gerando nuvens de pontos densas que alimentam softwares de análise dimensional e modelagem CAD.

Mais do que um instrumento de laboratório, a tecnologia está migrando para o chão de fábrica, onde as decisões de qualidade precisam ser tomadas com agilidade.

Onde a Medição Convencional Deixa Lacunas

Em uma linha de usinagem de componentes automotivos, o controle dimensional costuma ser feito por amostragem com paquímetros e calibres passa/não passa. Peças com superfícies orgânicas — como carcaças de turbocompressores ou coletores de escape — raramente são medidas em sua totalidade.

O resultado: desvios de forma passam despercebidos até que a montagem final apresente interferências ou folgas excessivas.

Pontos-chave

• Em uma linha de usinagem de componentes automotivos, o controle dimensional costuma ser feito por amostragem com paquímetros e calibres passa/nã…
• A digitalização 3D inverte a lógica da medição tradicional.
• A implantação de um scanner de peças 3D em ambiente produtivo segue etapas bem definidas, que podem ser adaptadas a diferentes segmentos.
• Equipamentos como o INSVISION AlphaScan e AlphaVista foram projetados para operar fora do ambiente controlado da metrologia tradicional.

Na manutenção de equipamentos do setor eólico, o desafio é outro. Componentes estruturais expostos a anos de fadiga precisam ser avaliados quanto à deformação, mas retirá-los para medição em sala climatizada implica paradas longas e custos logísticos elevados.

Paquímetros e braços articulados não conseguem mapear a distribuição de desgaste ao longo de uma pá ou de um cubo de rotor com a rapidez que o cronograma de parada exige.

Em ambos os cenários, a limitação não está apenas na velocidade, mas na natureza dos dados gerados: medições pontuais não contam a história completa da peça.

A falta de um modelo digital tridimensional dificulta a comparação com o nominal, a documentação para auditorias e a comunicação entre engenharia de produto e qualidade.

Como o Scanner de Peças 3D Redesenha o Fluxo de Inspeção

A digitalização 3D inverte a lógica da medição tradicional. Em vez de verificar algumas cotas críticas e torcer para que o restante da geometria esteja conforme, o scanner captura milhões de pontos em segundos e reconstrói a superfície real da peça.

A partir dessa malha, o software de inspeção compara cada região com o modelo CAD de referência, gerando mapas de desvio coloridos que mostram exatamente onde a peça está fora da tolerância.

Esse fluxo de trabalho é particularmente útil em três situações recorrentes na indústria:

• Primeira inspeção de artigo (FAI): o scanner acelera a validação dimensional completa da primeira peça produzida, gerando relatórios que atendem aos requisitos de documentação AS9102 ou ISO 9001.
• Engenharia reversa de componentes obsoletos: peças sem desenho técnico são digitalizadas e transformadas em modelos CAD paramétricos, permitindo a fabricação de substitutos sem depender de fornecedores originais.
• Controle de processo no chão de fábrica: medições rápidas diretamente na linha identificam derivas de processo antes que gerem lotes não conformes, reduzindo o retrabalho.

A Digitalização 3D na Prática: Do Setup ao Relatório

A implantação de um scanner de peças 3D em ambiente produtivo segue etapas bem definidas, que podem ser adaptadas a diferentes segmentos.

1. Preparação da peça e do ambiente

Superfícies muito brilhantes ou escuras podem receber uma fina camada de pó revelador para melhorar a captura óptica, procedimento comum em metrologia óptica. Marcadores de referência são posicionados quando a peça exige múltiplas varreduras para cobrir toda a sua extensão.

Diferentemente do que muitos imaginam, não é necessário um laboratório climatizado: sistemas robustos operam sob iluminação variável e vibrações moderadas típicas do chão de fábrica.

1. Aquisição dos dados

O operador posiciona o scanner e dispara a captura. Em poucos minutos, a nuvem de pontos é exibida na tela, permitindo verificar imediatamente se houve perda de dados em regiões críticas, como furos profundos ou cantos vivos.

A interface orienta o usuário a complementar a varredura onde necessário, sem exigir conhecimento especializado em programação de trajetórias.

1. Processamento e alinhamento

O software alinha automaticamente as múltiplas varreduras e as sobrepõe ao modelo CAD nominal. Algoritmos de inteligência artificial auxiliam na remoção de ruídos e na suavização da malha, preservando arestas e detalhes funcionais. O resultado é um modelo 3D pronto para análise dimensional.

1. Geração de relatórios e tomada de decisão

Mapas de desvio, gráficos estatísticos e tabelas de cotas críticas são compilados em um relatório multidimensional. A equipe de qualidade pode visualizar, em código de cores, quais regiões estão dentro ou fora da tolerância e decidir sobre a liberação do lote ou a necessidade de ajuste no processo.

Os relatórios servem como evidência auditável para rastreabilidade dimensional, alinhando-se às exigências de normas como ISO 9001 e AS9100.

Por que Sistemas como os da INSVISION se Encaixam Nesse Cenário

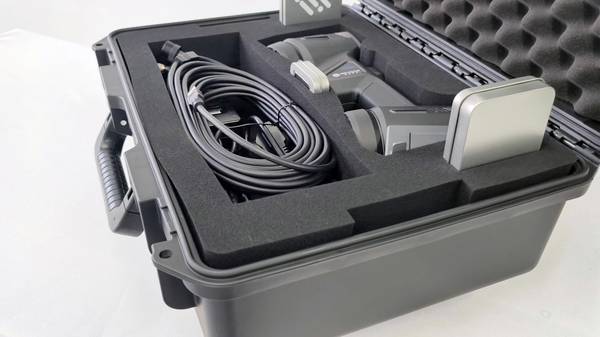

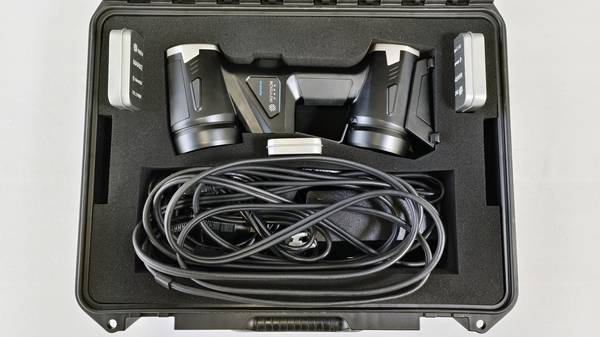

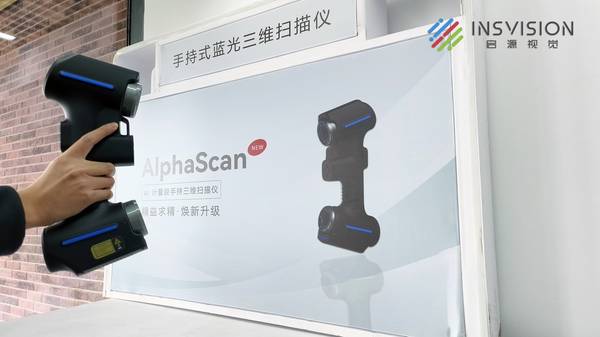

Equipamentos como o INSVISION AlphaScan e AlphaVista foram projetados para operar fora do ambiente controlado da metrologia tradicional. A combinação de luz estruturada e algoritmos AI+3D permite capturar geometrias complexas com alta resolução, mesmo em superfícies com diferentes refletividades.

A conexão USB Type-B simplifica a integração com notebooks industriais já utilizados nas linhas, eliminando a necessidade de hardware proprietário.

A compatibilidade com formatos abertos de malha e CAD garante que os dados possam ser consumidos por softwares de inspeção já adotados pela empresa, sem criar dependência de um ecossistema fechado.

Para equipes que precisam de agilidade, a geração automática de relatórios de desvio reduz o tempo entre a medição e a decisão de engenharia — um fator crítico quando a linha está parada aguardando a liberação dimensional.

Resultados Observáveis na Operação

Embora cada aplicação tenha suas particularidades, a adoção de um scanner de peças 3D costuma trazer ganhos qualitativos perceptíveis:

• Redução do tempo de inspeção dimensional completa, especialmente em peças com geometria complexa que antes exigiam horas de medição por coordenadas.
• Aumento da cobertura de inspeção, migrando de algumas dezenas de pontos medidos para milhões, o que eleva a confiança na conformidade geométrica.
• Documentação de engenharia reversa acelerada, permitindo que um componente sem desenho seja digitalizado e transformado em modelo CAD em um único turno de trabalho.
• Menor dependência de ambientes controlados, viabilizando medições diretamente na célula de produção ou no campo, durante paradas de manutenção.

Esses efeitos se traduzem em ciclos de desenvolvimento mais curtos, menor risco de falhas de montagem e rastreabilidade robusta para auditorias de clientes e certificações.

Expandindo o Uso para Outros Segmentos

O mesmo raciocínio se aplica a qualquer indústria que lide com peças de geometria não trivial e precise de documentação dimensional confiável. Fabricantes de máquinas agrícolas, por exemplo, podem digitalizar componentes de desgaste para otimizar estoques de reposição.

Empresas de bens de capital utilizam o scanner para criar gêmeos dig
