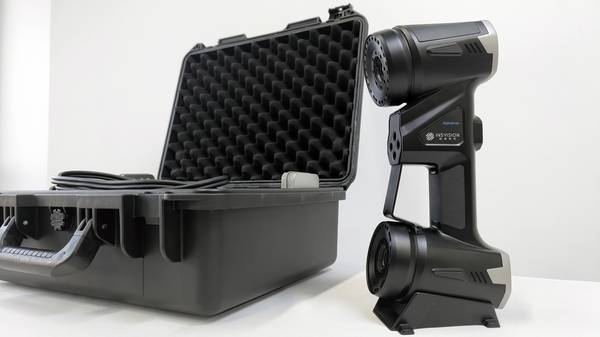

O que é um scanner de medição 3D
Um scanner de medição 3D é um instrumento de metrologia óptica que captura a geometria superficial de um objeto físico e a converte em um modelo digital tridimensional composto por milhões de pontos coordenados — a chamada nuvem de pontos.
Diferentemente de uma câmera industrial que gera imagens bidimensionais, o scanner projeta padrões de luz estruturada sobre a peça e registra a deformação desses padrões com uma ou mais câmeras calibradas. A triangulação entre projetor e câmeras permite calcular as coordenadas XYZ de cada ponto visível na superfície.
Fluxo de trabalho prático
- O que é um scanner de medição 3D — Um scanner de medição 3D é um instrumento de metrologia óptica que captura a geometria superficial de um objeto físico e a conver…
- Como a tecnologia funciona na prática — A maioria dos scanners de medição 3D industriais utiliza luz estruturada azul ou branca.
- Elementos técnicos que definem o desempenho — Além desses parâmetros, a imunidade a variações de temperatura e vibração é um divisor de águas para uso fora do laboratório.
- Scanner 3D versus métodos tradicionais e outras técnicas… — A tabela a seguir posiciona o scanner de medição 3D por luz estruturada em relação a outras abordagens comuns no controle dimensi…
O resultado é um gêmeo digital denso que pode ser comparado diretamente com o modelo CAD nominal, inspecionado segundo tolerâncias GD&T ou utilizado como base para engenharia reversa.
A medição ocorre sem contato físico, o que elimina a influência da pressão do apalpador sobre materiais flexíveis e viabiliza a inspeção de regiões inacessíveis a um braço de medição convencional.
Como a tecnologia funciona na prática

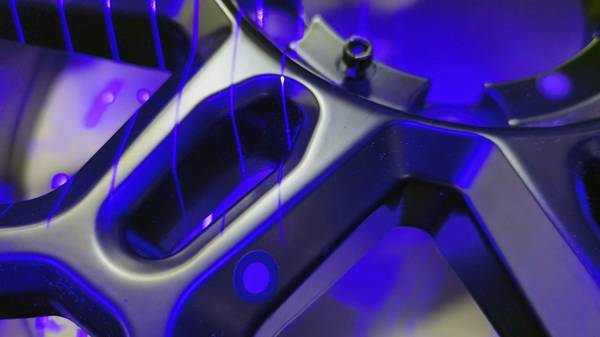

A maioria dos scanners de medição 3D industriais utiliza luz estruturada azul ou branca. O projetor emite uma sequência de franjas luminosas com fase codificada, enquanto as câmeras capturam as imagens em alta velocidade.

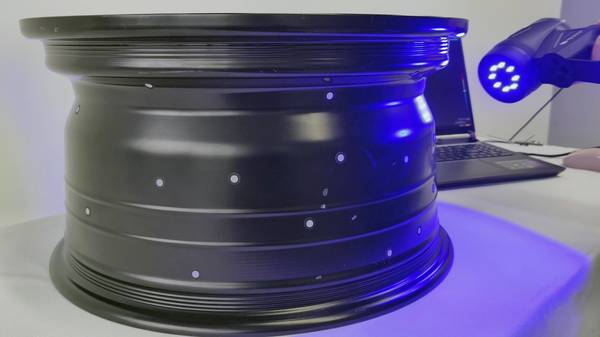

O software correlaciona as distorções das franjas com a geometria da peça e gera uma nuvem de pontos em poucos segundos. Múltiplas tomadas são alinhadas automaticamente por sobreposição de feições ou com auxílio de marcadores adesivos, compondo um modelo completo.
A qualidade metrológica do sistema depende de três fatores interligados: resolução das câmeras, estabilidade da calibração e robustez dos algoritmos de alinhamento.
Equipamentos certificados conforme a diretriz VDI/VDE 2634 garantem que a exatidão declarada pelo fabricante seja verificável por meio de artefatos de referência rastreáveis.
Elementos técnicos que definem o desempenho
| Parâmetro | O que significa na rotina de inspeção |
|---|---|
| Exatidão volumétrica | Erro máximo esperado ao medir um comprimento conhecido em todo o volume de trabalho. Essencial para peças com tolerâncias apertadas. |
| Resolução da nuvem de pontos | Distância entre pontos vizinhos na superfície digitalizada. Determina o nível de detalhe capturado em arestas e pequenos raios. |
| Velocidade de aquisição | Número de quadros ou milhões de pontos por segundo. Impacta diretamente o tempo de ciclo em inspeções de série. |
| Distância de trabalho e profundidade de campo | Faixa em que o equipamento mantém o foco e a exatidão. Importante para peças com relevo acentuado ou cavidades profundas. |
| Formato de saída | Nuvem de pontos (STL, PLY, PTX) e malha poligonal. A compatibilidade com softwares de metrologia (PolyWorks, GOM Inspect, etc.) define a fluidez do fluxo de trabalho. |
Além desses parâmetros, a imunidade a variações de temperatura e vibração é um divisor de águas para uso fora do laboratório. Scanners com compensação térmica ativa e estrutura rígida em fibra de carbono mantêm a exatidão mesmo quando a temperatura do ambiente oscila ao longo do turno.
Scanner 3D versus métodos tradicionais e outras técnicas ópticas
A tabela a seguir posiciona o scanner de medição 3D por luz estruturada em relação a outras abordagens comuns no controle dimensional.
| Método | Princípio | Vantagem típica | Limitação relevante |
|---|---|---|---|
| Paquímetro / micrômetro | Contato pontual | Simplicidade, baixo custo | Impraticável para superfícies complexas; apenas medidas lineares isoladas |
| Braço de medição articulado | Apalpador tangencial ou scanner laser | Portabilidade, certificação ISO 10360 | Velocidade limitada; exige contato ou proximidade muito controlada |
| Fotogrametria industrial | Múltiplas fotos convergentes | Medição de grandes volumes com alvos | Baixa densidade de pontos; não gera malha densa automaticamente |
| Scanner a laser (triangulação) | Linha ou ponto laser com câmera | Bom desempenho em superfícies escuras ou brilhantes | Mais lento que luz estruturada para áreas extensas |
| Scanner de luz estruturada | Projeção de franjas e triangulação | Alta densidade de pontos, rápido, sem contato | Sensível a superfícies muito transparentes ou espelhadas sem preparo |
A escolha entre essas tecnologias não é uma questão de superioridade absoluta, mas de adequação ao tipo de peça, ambiente e requisito de tolerância.
O scanner de medição 3D por luz estruturada se destaca quando é preciso capturar a forma completa de componentes com geometria complexa em tempos de ciclo compatíveis com a produção.
Cenários de alto encaixe:
- Inspeção de primeira peça (FAI) em usinagem e injeção de plásticos, com comparação rápida ao CAD e mapas de desvio coloridos.
- Engenharia reversa de componentes sem documentação técnica, inclusive peças orgânicas como carcaças e dutos.
- Controle dimensional de conjuntos soldados ou estruturas metálicas de grande porte, com medição in loco.
- Digitalização de ferramentas e moldes para análise de desgaste e reconstrução de geometria.
- Verificação de tolerâncias GD&T em componentes automotivos e aeroespaciais, com relatórios rastreáveis.
Situações em que o scanner de medição 3D pode não ser a melhor opção:
- Peças com cavidades extremamente profundas e estreitas, onde a luz não consegue alcançar a superfície.
- Superfícies espelhadas ou transparentes que exigem opacificação — o preparo pode inviabilizar a medição em linha.
- Ambientes com vibração excessiva que impeçam a estabilidade do equipamento ou da peça durante a aquisição.
- Tolerâncias na casa de poucos mícrons em todo o volume, que ainda demandam máquinas de medir por coordenadas (CMM) de altíssima exatidão.
Critérios para selecionar um scanner de medição 3D
Antes de avaliar marcas ou modelos, vale responder a cinco perguntas técnicas:
- Qual é a menor tolerância que preciso verificar? A regra prática da metrologia sugere que o erro máximo permitido do instrumento seja no máximo 10% a 20% da tolerância da peça.
- Qual o tamanho e a complexidade das peças? Peças grandes podem exigir um scanner com maior distância de trabalho ou um sistema de rastreamento óptico que amplie o volume de medição.
- Onde a medição será realizada? Laboratório climatizado, chão de fábrica ou campo? A resposta define o grau de portabilidade e robustez necessário.
- Qual o formato de entrega esperado? Se o objetivo é apenas uma nuvem de pontos para engenharia reversa, o requisito de exatidão pode ser diferente daquele exigido para um relatório de inspeção GD&T.
