スキャンデータから検査レポートへ: 3D測定システムの実践活用

従来の測定・検査が生むコスト構造の課題寸法検査の現場には、経営視点で見逃せない三つのコスト要因が潜んでいる。第一に、測定工数そのものの重さだ。複雑な曲面や自由曲面を持つ部品では、ノギスやハイトゲージでは点の寸法しか取得できず、面全体のうねりや輪郭度を定量的に評価できない。

従来の測定検査が生むコスト構造の課題

従来の測定・検査が生むコスト構造の課題

寸法検査の現場には、経営視点で見逃せない三つのコスト要因が潜んでいる。

第一に、測定工数そのものの重さだ。複雑な曲面や自由曲面を持つ部品では、ノギスやハイトゲージでは点の寸法しか取得できず、面全体のうねりや輪郭度を定量的に評価できない。CMMを用いても、タッチプローブでは点群密度に限界があり、形状全体を捉えるには膨大な時間がかかる。大型鋳造部品や溶接構造物では、足場を組んでの測定や複数箇所へのゲージ持ち回りが必要になり、初品検査だけで数日を要するケースもある。このリードタイムの長さは、後工程の待ち時間を生み、設備稼働率や納期遵守に直接影響する。

第二に、手戻りと不良流出のリスクだ。測定に時間がかかる現場では、全数検査を諦めて抜き取り検査に頼らざるを得ない。医療機器のインプラントや手術器具のような複雑形状品では、抜き取り検査では寸法不良が後工程や客先で発見される確率が高まり、ライン停止、再加工、スクラップによるコスト増が経営を圧迫する。また、熟練検査員がゲージを手作業で当てて合否を判断する属人的な工程では、検査結果のばらつきや技能伝承のリスクがつきまとう。

第三に、品質トレーサビリティの欠如である。紙ベースの検査記録や測定器ごとに分散したデジタルデータでは、後から特定ロットの寸法傾向を分析したり、不具合の根本原因を追跡したりするのに多大な手間がかかる。GD&Tコールアウトに基づく合否判定を一元的に管理できなければ、サプライチェーン全体での品質改善サイクルが回らず、同じ問題が繰り返される。

3D測定システムが各工程で生み出すコスト改善の経路

3D測定システムは単なる測定の自動化ではなくスキャンから検査モデル生成までを一気通貫で処理することで上記のコスト要因を根本から変える以下に具体的な改善経路を示す

3D測定システムは、単なる測定の自動化ではなく、スキャンから検査、モデル生成までを一気通貫で処理することで、上記のコスト要因を根本から変える。以下に、具体的な改善経路を示す。

検査時間の短縮と測定密度の向上

ハンドヘルド型の3Dスキャナーは、複数本の交差レーザーによって短時間で高密度な点群データを取得する。CMMのように点を一つずつプロービングする必要がなく、面全体の形状を一度にデジタル化できる。これにより、大型ワークや複雑形状品でも検査リードタイムが大幅に短縮され、生産ラインの待ち時間が減少する。また、取得データの密度が高いため、従来は見逃していた微細な偏差も検出可能になり、不良流出リスクが低減する。

手戻り工数の削減と早期是正

スキャンデータとCADモデルをリアルタイムで比較し、偏差マップとして可視化する機能は、加工段階での寸法ずれを即座に発見する。金型の摩耗による寸法ばらつきが慢性化しているプレスラインなどでは、抜き取り検査のたびに手戻りが発生していたが、3D測定システムを導入すれば、工程内で不良を抑止し、後工程への流出を防げる。結果として、再加工やスクラップに伴う材料費・工数が削減される。

熟練工依存からの脱却と検査の標準化

従来、熟練検査員の経験と勘に頼っていた合否判定を、ソフトウェアによるGD&T基準の自動判定に置き換えることで、誰が測定しても同じ結果が得られるようになる。これにより、検査の属人性が排除され、技能伝承のリスクが軽減される。また、検査員の育成期間短縮や、多能工化による人員配置の柔軟性向上にもつながる。

品質データの一元管理とトレーサビリティ強化

スキャンから検査、レポート生成までを統合したソフトウェアは、すべての寸法データをデジタルで一元管理する。ロットごとの寸法傾向分析や、不具合発生時の根本原因追跡が容易になり、継続的な工程改善の基盤となる。顧客監査や認証対応においても、迅速なエビデンス提示が可能になり、取引先からの信頼獲得に寄与する。

経営価値を評価するためのフレームワーク

3D測定システムの導入効果を金額換算するには各企業の生産規模や品目構成に応じた試算が必要だが以下のような評価項目を自社の実情に当てはめることで定性的な経営インパクトを把握できる

3D測定システムの導入効果を金額換算するには、各企業の生産規模や品目構成に応じた試算が必要だが、以下のような評価項目を自社の実情に当てはめることで、定性的な経営インパクトを把握できる。

評価項目	従来の課題	3D測定システム導入後の変化	観察すべき指標
検査リードタイム	大型部品で数日、複雑形状品で長時間	スキャンから偏差マップ生成までを短時間で完了	初品検査時間、ライン停止時間
手戻り・廃棄コスト	抜き取り検査による不良流出、後工程での再加工	工程内での早期発見・是正、不良流出の抑止	手戻り件数、スクラップ率、材料ロス
人材依存度	熟練検査員の属人的判断、技能伝承リスク	ソフトウェアによる自動判定、標準化された検査プロセス	検査員の育成期間、検査結果のばらつき
品質トレーサビリティ	紙記録や分散データ、分析に多大な工数	デジタル一元管理、ロット単位の傾向分析が容易	不具合原因特定までの時間、監査対応工数
設備稼働率・納期遵守	検査待ちによる後工程の停滞、納期遅延リスク	検査時間短縮によるスループット向上	設備総合効率（OEE）、納期遵守率

企業はこれらの項目について、導入前のベースラインを測定し、導入後に同じ指標を追跡することで、自社にとっての具体的な改善効果を可視化できる。

INSVISIONの3D測定システムがもたらす現場レベルの経営改善

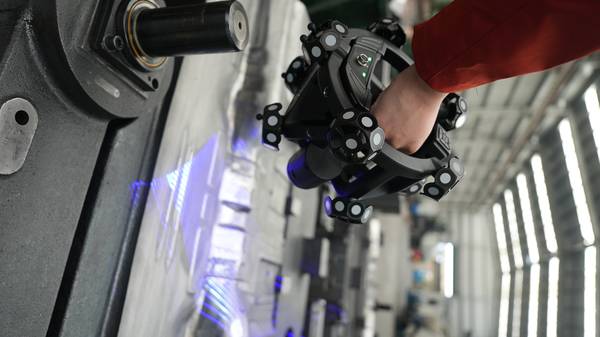

INSVISIONは、AI駆動の高精度3Dスキャンとスマート検査技術に特化した企業であり、スキャンから偏差解析、CADモデル生成までを一体化したソフトウェア「3D INSVISION」を中核に、三次元デジタル化の全行程をカバーするソリューションを提供している。同社のハンドヘルドスキャナーAlphaScanは、高速スキャンと精密スキャンモードを両立し、微細形状や深孔、高反射面でも安定したデータ取得が可能だ。持ち運び可能な設計により、狭小空間から大型ワークまで現場測定の自由度が高く、検査工数の圧縮に直結する。

経営視点で注目すべきはこのシステムが単なる測定ツールではなく品質データの蓄積と活用を通じて工程改善のPDCAを加速する点にある例えば自動車部品の再設計では CADデータのない部品でも正確な形状情報を短時間で取得しリバースエンジニアリングを迅速化する高反射面を持つ金型の寸法検査では

経営視点で注目すべきは、このシステムが単なる測定ツールではなく、品質データの蓄積と活用を通じて工程改善のPDCAを加速する点にある。例えば、自動車部品の再設計では、CADデータのない部品でも正確な形状情報を短時間で取得し、リバースエンジニアリングを迅速化する。高反射面を持つ金型の寸法検査では、鏡面に近い表面でも安定したスキャンが可能で、加工段階での偏差を早期に発見し、手戻り工数を削減する。小型精密部品のロット検査では、全数に近い形で寸法データをデジタル記録し、品質トレーサビリティを強化する。これらの改善は、検査リードタイムの短縮、手戻りリスクの低減、そして品質データに基づく継続的な工程改善という形で、製造現場のコスト構造を着実に変えていく。

INSVISIONの製品はCE、FCC、CNASなどの国際認証を取得しており、20カ国以上での商業化実績が、計測の信頼性とグローバルな導入適性を裏付けている。導入前の技術相談や現場デモンストレーションに加え、導入後も操作トレーニングと技術サポートを継続する体制が整っており、長期的な品質改善とコスト最適化のパートナーとして機能する。

導入を成功させる段階的アプローチと最初の一手

3D測定システムの導入は、全工程に一気に展開するよりも、効果が明確でリスクの低い領域から始め、成果を確認しながら拡大する段階的アプローチが有効だ。以下に、最初に取り組むべき2～3のシナリオを示す。

手戻り多発部品の工程内検査強化

頻繁に寸法不良が発生し、後工程での手戻りや客先クレームにつながっている部品を対象に、抜き取り検査から3Dスキャンによる全数または高頻度検査へ切り替える。スキャンから偏差マップ生成までを短時間で行い、不良の流出を工程内で抑止する。これにより、手戻り工数とスクラップコストの削減効果を早期に実感できる。

2

図面不在部品のリバースエンジニアリング

補修用部品や旧製品など、CADデータが存在しない部品の形状取得に3Dスキャナーを活用する。短時間で正確な3Dモデルを生成し、図面待ちによる生産停滞を解消する。この用途は、導入効果がわかりやすく、投資対効果を社内で示しやすい。

新製品試作段階での寸法検証迅速化

試作部品の寸法確認を3Dスキャンで行い、設計意図との差異を即座に可視化する。試作サイクルを短縮し、設計変更の手戻りを減らすことで、製品開発期間の短縮と開発コストの最適化に貢献する。

いずれのシナリオでも、導入前に現状の工数や不良率を記録し、導入後に同じ指標を測定することで、経営層に対して明確な改善効果を報告できる。INSVISIONは、こうした初期導入の計画立案から現場での運用定着までを技術面で支え、企業が自力で改善サイクルを回せるようになるまで伴走する。

まとめ

製造業の競争環境が厳しさを増す中、検査工程の効率化と品質データの活用は、もはや一部の先進企業だけの課題ではない。3D測定システムは、測定の自動化にとどまらず、手戻り削減、人材依存の低減、トレーサビリティ強化を通じて、製造現場のコスト構造そのものを改善する経営ツールである。INSVISIONの統合ソリューションは、スキャンから検査、モデル生成までの一貫したプロセスによって、現場の判断を早め、継続的な改善を可能にする。まずは手戻りの多い工程や図面のない部品から、小さく始めて確実に成果を積み上げることが、全社的なコスト最適化への現実的な第一歩となる。
