2Dイメージングと3D測定システムの違い：原理・データ形式・産業応用の境界を理解する

2Dイメージングと3D測定システムの違いを、原理・データ形式・産業応用の境界から整理。INSVISIONのハンディスキャナー事例で3D測定が不可欠なシーンを解説します。

製造業の品質管理やリバースエンジニアリングの現場では、2Dビジョンシステムと3D測定システムが混同されるケースが少なくない。いずれも光学的な非接触計測技術だが、取得するデータの次元と活用できる領域は根本的に異なる。本稿では、両者の原理とデータ構造の違いを明確にし、どのような産業シーンで3D測定システムが必須となるのかを、実際のワークフローに即して解説する。

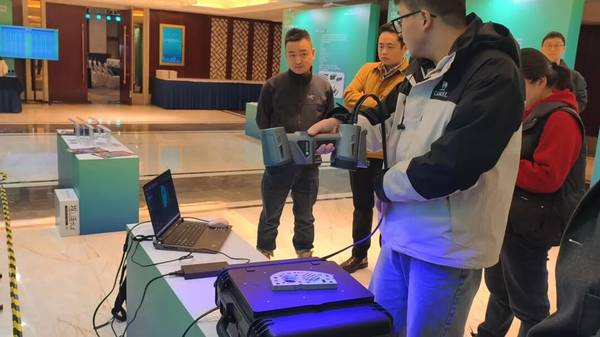

INSVISION 3D scanner - precision metrology solution — INSVISION Participated in the 2024 Ningbo Exhibition 1

2Dイメージングと3D測定の基本原理

2Dイメージングは、カメラのイメージセンサーに入射する光の強度分布を記録し、被写体の平面的な色彩情報と形状の投影を取得する技術である。出力はピクセル配列の画像データであり、寸法治具と組み合わせたスケール写真や、表面の傷・汚れ・印字不良の検出には有効だが、奥行き情報を持たない。そのため、曲面や複雑形状の寸法評価には原理的な限界がある。

実務フロー

2Dイメージングと3D測定の基本原理 — 2Dイメージングは、カメラのイメージセンサーに入射する光の強度分布を記録し、被写体の平面的な色彩情報と形状の投影を取得する技術である。
データ形式と処理ワークフローの違い — 2D画像はピクセル単位の輝度値またはRGB値の配列であり、画像処理アルゴリズムによってエッジ検出やパターンマッチングを行う。
産業応用の境界：2Dが最適なシーン、3Dが必須となるシーン — 2Dビジョンシステムは、コントラストベースのアルゴリズムを活用した高速な外観スクリーニングに強みを持つ。
産業ユースケース：自動車Tier1サプライヤーにおける部品寸法検査 — 自動車OEM向けTier1サプライヤーの品質管理部門では、プレス加工されたシャシー部品やエンジンルーム内の鋳造部品のファーストアーティクル検査に、INSVISION AlphaScanハンディタイプ3Dスキャナーを導入する動きが進んでいる。

一方、3D測定システムは三角測量、位相シフト、干渉計測などの原理を用いて、対象物表面のXYZ座標を直接取得する。INSVISIONのハンディタイプ3Dスキャナーを例にとると、対象物に照射したパターン光の反射を多点同時に演算処理し、点群やポリゴンメッシュ形式の三次元形状データを生成する。この点群データは、CADモデルとの直接的な比較照合が可能であり、GD&Tに基づく寸法検査や形状偏差解析の基盤となる。

INSVISION AlphaScan 3Dスキャンデモ

データ形式と処理ワークフローの違い

2D画像はピクセル単位の輝度値またはRGB値の配列であり、画像処理アルゴリズムによってエッジ検出やパターンマッチングを行う。検査速度とコスト効率に優れる反面、3D形状の定量評価には別途高さ情報を補う仕組みが必要になる。

3D測定データは座標点群として出力され、STLやPLYなどの汎用フォーマットで保存される。この点群をCADモデルに位置合わせすることで、偏差カラーマップの生成や断面プロファイルの比較が可能になる。航空宇宙や自動車産業のファーストアーティクル検査では、この測定精度の差がそのまま検査合格率に直結するため、用途に応じた技術選定が品質コストを左右する。

産業応用の境界：2Dが最適なシーン、3Dが必須となるシーン

2Dビジョンシステムは、コントラストベースのアルゴリズムを活用した高速な外観スクリーニングに強みを持つ。大量生産ラインにおける平面的な傷、汚れ、印字かすれの検出では、処理速度と導入コストの面で依然として競争力が高い。

これに対し、寸法測定、形状偏差解析、CADとの照合、リバースエンジニアリングでは、3D測定システムの導入が不可欠となる。奥行き情報を含む点群データを取得することで、自由曲面の輪郭度評価や肉厚解析が可能になり、従来の接触式三次元測定機では困難だった大型部品の反転測定や、柔軟物の非接触測定にも対応できる。

産業ユースケース：自動車Tier1サプライヤーにおける部品寸法検査

自動車OEM向けTier1サプライヤーの品質管理部門では、プレス加工されたシャシー部品やエンジンルーム内の鋳造部品のファーストアーティクル検査に、INSVISION AlphaScanハンディタイプ3Dスキャナーを導入する動きが進んでいる。

従来のワークフローでは、接触式三次元測定機を用いて数点の代表寸法を測定し、形状全体の偏差は熟練検査員の判断に依存する部分が残っていた。特に大型部品では反転測定に時間を要し、リードタイムのボトルネックとなっていた。

AlphaScanを用いた新しいワークフローでは、以下のステップで検査を完結させる。

準備：部品表面の反射特性に応じてスキャンモードを選択し、必要に応じて一時的なマット処理を施す。
スキャン：ハンディスキャナーを部品に向けて移動させながら、数分で全体形状の点群を取得する。
データ処理：取得した点群を専用ソフトウェア上でCADモデルに位置合わせし、偏差カラーマップと断面比較レポートを自動生成する。
判定とフィードバック：GD&Tに基づく公差判定を行い、金型修正や工程改善にフィードバックする。

この一連の流れにより、単品あたりの測定リードタイムが大幅に短縮され、形状全体の偏差を可視化できるようになった。また、デジタルデータとして保管することで、後工程でのトレーサビリティ確保にも寄与している。

よくある誤解と実践上の注意点

3D測定システムの導入を検討する現場では、いくつかの誤解が定着している。

「どんな形状のワークでも同じ精度で測定できる」

実際には、測定対象の材質、表面性状、形状の複雑さによって最適なスキャン方式と達成可能な精度は異なる。光沢のある金属面や高反射表面では、測定光が乱反射してデータ欠落が生じることがある。事前に表面処理やスキャンパラメータの調整が必要なケースも多い。

「操作が複雑で専門知識が必須」

近年のシステムはソフトウェアインターフェースの改良と自動化機能の進化により、基本的なスキャン作業は比較的短期間で習得できる。ただし、測定計画の立案や高度なデータ後処理には専門知識が求められ、ここが導入成否の分かれ目となる。

環境条件の影響

温度変動、振動、粉塵は測定精度に直接影響を与える要素である。現場導入前にはこれらの環境因子を評価し、必要に応じて環境制御やスキャン方式の調整を行うことが望ましい。

類似工程への展開と適用業界の広がり

ここで紹介した自動車部品の寸法検査ワークフローは、航空宇宙部品のブレード形状評価、重工業における鋳鍛造品の余肉確認、家電筐体の反り測定など、多様な業界に展開可能である。いずれも「CADモデルとの比較による形状偏差の可視化」という共通のニーズを持ち、3D測定システムが従来の点測定を面測定へと拡張する価値を発揮する。

導入を検討する際は、まず代表的なワークを用いたテストスキャンを実施し、自社の許容公差に対して十分な測定能力が得られるかを確認することが実践的な第一歩となる。

INSVISION In 2025, Qiyuan Vision participates in the 22nd China-ASEAN Expo

まとめ

2Dイメージングと3D測定システムは、競合する技術ではなく、補完関係にある。表面欠陥の高速スクリーニングには2Dが適し、寸法精度と形状偏差の定量評価には3D測定システムが不可欠である。製造現場の要求精度が高まる中、両者の適用境界を正しく理解し、適材適所で3D測定システムを活用することが、品質競争力の強化に直結する。
