Professionelle 3D-Scanner für Industrie und Kulturerbe: Auswahl nach Bauteilgröße, Zugänglichkeit und Erfassungsstrategie

Welcher professionelle INSVISION 3D-Scanner passt zu Ihrer Aufgabe? Der Artikel vergleicht Handheld-Systeme für komplexe Bauteile, trackergestützte Scanner für große Schweißkonstruktionen und berührungslose Lösungen für Reliefs und Gedenkwände anhand von Messfeld, Laserlinien, Markierungsaufwand und Erfassungsgeschwindigkeit.

Professionelle 3D-Scanner sind immer dann die richtige Wahl, wenn klassische Messmittel an ihre Grenzen stoßen. Ein Messschieber erreicht innenliegende Verschleißzonen in einem Extrusionswerkzeug nicht, ein taktiles Messsystem kann große Schweißkonstruktionen nur mit wiederholtem Umsetzen und wachsender Fehlerakkumulation erfassen, und empfindliche historische Oberflächen dürfen oft gar nicht berührt werden. In solchen Fällen liefert ein 3D-Scanner berührungslos eine dichte Punktwolke, aus der sich Maße, Abweichungen und digitale Modelle ableiten lassen. Die entscheidende Auswahlfrage lautet nicht, welches Gerät allgemein das beste ist, sondern welche Aufgabe gelöst werden soll: Handelt es sich um ein mittelgroßes Bauteil mit komplexen Konturen, um eine sehr große Struktur mit schwer zugänglichen Bereichen oder um ein empfindliches Kulturobjekt? Danach richten sich Systemtyp, Vorbereitung und Erfassungsstrategie. INSVISION bietet für diese Aufgabenklassen unterschiedliche Systeme an: handgeführte Scanner für komplexe Einzelteile, ein trackergestütztes System für große Strukturen und Geräte für die berührungslose Kulturguterfassung.

Handheld-Scanner für mittlere und komplexe Bauteile

Für mittlere und komplexe Bauteile aus Werkzeugbau, Automobilindustrie, Luftfahrt, Medizintechnik und Stahltechnik eignet sich der handgeführte INSVISION AlphaScan. Er erfasst ein Messfeld von bis zu 650 × 550 mm bei einem Arbeitsabstand von 300 mm, im Feinstmodus 200 mm. Der Präzisionsmodus arbeitet mit 7 blauen Laserlinien; für tiefe Bohrungen steht ein Tieflochmodus mit einer einzelnen blauen Laserlinie zur Verfügung. Diese Kombination bewährt sich bei Bauteilen, deren Merkmale nicht auf einer Ebene liegen: Extrusionswerkzeuge für Kühlplatten, Biegelehren, Getriebe, Lenkungskomponenten, Turbinenschaufeln, CT-Komponenten, Kaltwalzen oder ein Schmiedeamboss mit V-Nut.

INSVISION AlphaScan tragbarer 3D-Scanner mit blauem Laser

Beim Schmiedeamboss werden die Erfassungspunkte entlang der V-Nut, an Kanten und in erwarteten Verformungszonen dichter gesetzt. Aus den Scandaten entsteht ein Modell, das mit einem Referenzmodell verglichen wird, um Formabweichungen und Risse zu quantifizieren. Die Scandaten liefern damit die Grundlage für Instandhaltungs- und Nacharbeitsentscheidungen, ohne dass der Scanner selbst eine Bearbeitung ausführt.

Wenn hohe Erfassungsgeschwindigkeit oder eine gezielte Nacherfassung von Bohrungen und Schnittkanten im Vordergrund steht, erweitert der AlphaScan Elite S1 das Spektrum. Er bietet zusätzlich zum Präzisionsmodus mit 7 blauen Laserlinien und zum Tieflochmodus mit einer einzelnen blauen Laserlinie einen Hochgeschwindigkeitsmodus mit 50 blauen Laserlinien und erreicht eine Messrate von bis zu 8,1 Millionen Messungen pro Sekunde. Das Messfeld beträgt ebenfalls bis zu 650 × 550 mm. Für Bohrungen und Schnittkanten erkennt das System diese Merkmale intelligent und unterstützt so eine gezielte Nacherfassung. Diese Fähigkeit ist vor allem dann relevant, wenn viele kleine Funktionsmerkmale in kurzer Zeit vollständig digitalisiert werden müssen und eine lückenhafte Erfassung erst spät im Prüfprozess auffallen würde.

Trackingsysteme für große Schweiß- und Strukturbauteile

Für große Schweißkonstruktionen, Flugzeugstrukturen und Anlagen ist ein trackergestütztes System wie der INSVISION V-Track die passende Wahl. Ein fest aufgestellter optischer Tracker erfasst Position und Ausrichtung des Handscanners laufend im Raum. Dadurch wird jede aufgenommene Fläche direkt in dasselbe Koordinatensystem eingeordnet, ohne dass Markierungspunkte auf dem Werkstück angebracht werden müssen. Das ist besonders bei großen Bauteilen mit vielen Versteifungsrippen, Ecknähten, tiefen Kavitäten und engen Spalten vorteilhaft: Der Anwender kann hohe Außenflächen und schwer zugängliche Bereiche erreichen, ohne das Messsystem wiederholt umzusetzen und neu auszurichten. Die Vorbereitung beschränkt sich auf das Aufstellen des Trackers und das Aufwärmen des Scanners. Anschließend kann die Geometrie in wenigen großflächigen Aufnahmen erfasst und später mit dem CAD-Sollmodell abgeglichen werden.

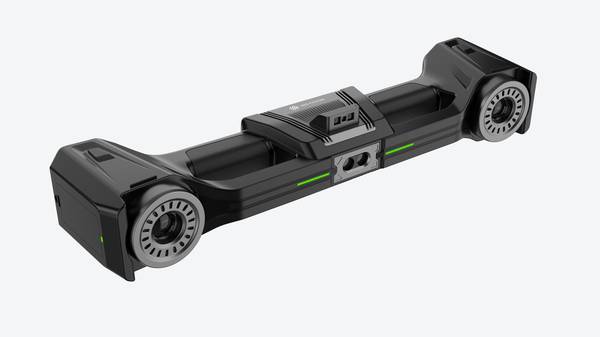

INSVISION V-Track optisches Trackingsystem für die Messtechnik

Scanner für den Kulturbereich und große Flächen

Im Kultur- und Denkmalpflegebereich stehen Oberflächenschonung und dauerhafte Datensicherung im Vordergrund. Für die dreidimensionale Archivierung von Wandreliefs eignet sich der INSVISION BetaScan, der Reliefstrukturen berührungslos erfasst und als digitales Modell sichert. Für größere Objekte wie eine 16 Meter lange und 3 Meter hohe Gedenkwand ist der AlphaScan geeignet. Er nimmt Reliefs, Schriftzüge und die Gesamtform auf, sodass ein digitales Archiv entsteht, das den aktuellen Zustand bewahrt und später für Restaurierungsplanung, Forschung oder virtuelle Präsentation genutzt werden kann. Die berührungslose Erfassung schont das Original und liefert gleichzeitig eine reproduzierbare Referenz für künftige Zustandsvergleiche.

Auswahlkriterien für den Praxiseinsatz

Für die konkrete Auswahl sind Bauteilgröße, Zugänglichkeit, erlaubte Vorbereitung und benötigte Erfassungsgeschwindigkeit entscheidend. Bei kleinen bis mittleren Bauteilen mit Freiformflächen, tiefen Bohrungen oder Verschleißzonen ist ein Handheld-Scanner wie der AlphaScan die flexible Lösung; bei hohem Durchsatz und vielen Bohrungen oder Kanten bringt der AlphaScan Elite S1 zusätzliche Geschwindigkeit und Merkmalserkennung mit. Bei sehr großen Strukturbauteilen, bei denen häufiges Umsetzen die Messunsicherheit erhöhen würde, ist V-Track die passende Wahl. Auch die Vorbereitung unterscheidet sich: Systeme wie AlphaScan S1, AlphaVista und BetaScan Elite S1 nutzen Markierungspunkte auf der Oberfläche, die vor dem eigentlichen Scan erfasst werden, um die relative Position des Werkstücks zu bestimmen.

V-Track kommt ohne diese Markierungspunkte aus. Wer diese vier Kriterien – Größe, Zugänglichkeit, Markierungsaufwand und Geschwindigkeit – entlang der eigenen Aufgabe prüft, erhält eine belastbare Grundlage für die Systemauswahl, ohne sich an einer allgemeinen Rangfolge orientieren zu müssen.
