3D-Scanner für die Qualitätsprüfung – Flexibler Einsatz in der Serienfertigung

3D Scanner fuer Qualitaetspruefung bei Serienbauteilen: INSVISION AlphaScan bringt CAD-Abgleich, mobile Messung und schnellere Rückmeldung an die Linie.

Branchenkontext und Anwendungsszenario

Ein 3D Scanner fuer Qualitaetspruefung wird in der europäischen Automobilzulieferung zunehmend dort relevant, wo Variantenvielfalt, enge Toleranzen und kurze Reaktionszeiten zusammenkommen.

Interieurbauteile wie Instrumententafelträger, Mittelkonsolen, strukturierte Verkleidungen oder Funktionshalter entstehen häufig in parallelen Varianten und mit wechselnden CAD-Freigaben.

Klassische Prüfmittel liefern zwar belastbare Einzelwerte, bilden aber großflächige Freiformflächen, Verzug oder Schwindungsverhalten nur begrenzt ab. Für Qualitätsverantwortliche entsteht dadurch eine Lücke zwischen Fertigungstakt und Messrückmeldung.

Genau in diesem Umfeld verlagert ein mobiler 3D-Scanner die geometrische Prüfung näher an den Entstehungsort des Bauteils.

INSVISION AlphaAutoScan-400 Demo 16: AlphaScanAuto paired with AlphaScan scanning castings

Kernpunkte im Überblick

Ein 3D Scanner fuer Qualitaetspruefung wird in der europäischen Automobilzulieferung zunehmend dort relevant, wo Variantenvielfalt, enge Toleran…
In vielen Werken läuft die Serienfertigung nicht mehr in langen, stabilen Losen mit wenigen Bauteilständen.
Der geeignete Ansatz besteht nicht darin, jedes bestehende Messmittel zu ersetzen.
Das Bauteil wird auf einer einfachen, stabilen Auflage positioniert.

Typische Fertigungssituation und zentrale Prüfprobleme

In vielen Werken läuft die Serienfertigung nicht mehr in langen, stabilen Losen mit wenigen Bauteilständen. Stattdessen wechseln Varianten, Werkzeugeinsätze und Freigabestände häufiger, während ISO 9001, IATF 16949 sowie interne Qualitätsvorgaben eine nachvollziehbare Dokumentation verlangen.

INSVISION AlphaScan 3D-Scan-Demonstration

Taktile Koordinatenmessgeräte bleiben für Referenzmessungen wichtig, benötigen jedoch Messraum, Programmierung, geeignete Aufspannung und geschultes Personal. Zwischen Produktion, Transport in den Messraum, Messlauf und Auswertung entsteht ein Zeitversatz, der Prozesskorrekturen verzögert.

Besonders kritisch sind großflächige Kunststoff- oder Verbundbauteile mit komplexer Geometrie. Eine Lehre zeigt oft nur, ob definierte Punkte oder Kanten passen. Sie erklärt aber nicht, wie sich eine gesamte Fläche verzieht oder wo sich lokale Einfallstellen bilden.

Für Fertigungs- und Qualitätsingenieure zählt deshalb nicht nur ein einzelner Messwert, sondern ein vollständiges geometrisches Bild des Bauteils.

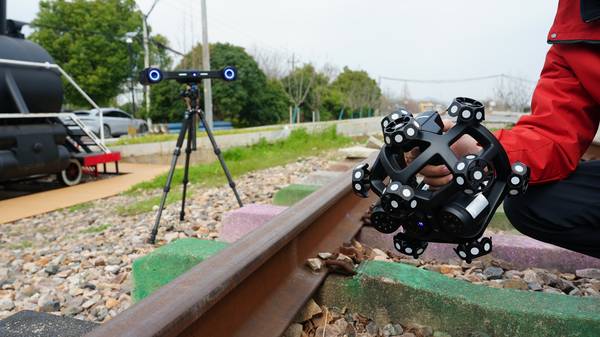

INSVISION V-track Locomotive and Railway Track 3D Scan

Prüfanforderung	Grenze klassischer Verfahren	Nutzen mobiler 3D-Erfassung
Variantenwechsel	Neue Messprogramme und Aufspannungen können Aufwand erzeugen	CAD-basierter Soll-Ist-Vergleich unterstützt flexible Prüfabläufe
Freiformflächen	Einzelpunkte beschreiben Flächen nur teilweise	Punktwolken zeigen Abweichungen flächig
Fertigungsnähe	Messraum und Linie sind organisatorisch getrennt	Messung direkt an Maschine oder Montageplatz
Prozessreaktion	Abweichungen werden oft verzögert erkannt	Rückmeldung kann innerhalb des laufenden Ablaufs erfolgen
Dokumentation	Tabellenwerte reichen für Ursachenanalyse nicht immer aus	Farbkarten und digitale Messdaten erleichtern Nachverfolgung

Lösungsansatz für eine mobile 3D-Prüfung

Der geeignete Ansatz besteht nicht darin, jedes bestehende Messmittel zu ersetzen. Sinnvoll ist eine Kombination aus Referenzmessung, fertigungsnaher Prüfung und digitaler Dokumentation.

Ein 3D Scanner fuer Qualitaetspruefung übernimmt dabei vor allem Aufgaben, bei denen flächige Geometriedaten, schnelle Rückmeldung und flexible Bauteilwechsel entscheidend sind. Die Messung erfolgt direkt neben der Spritzgießmaschine, an der Montagelinie oder in einem dezentralen Qualitätsbereich nahe der Fertigung.

Die zentrale Idee ist der CAD-basierte Soll-Ist-Vergleich: Das reale Bauteil wird als Punktwolke erfasst, mit dem freigegebenen CAD-Modell abgeglichen und in einer farbkodierten Abweichungskarte dargestellt. Form- und Lagetoleranzen nach ISO- oder ASME-GD&T können je nach Prüfplan ausgewertet werden.

Qualitätsverantwortliche erhalten dadurch nicht nur eine Aussage, ob ein Bauteil innerhalb der Toleranz liegt, sondern auch Hinweise auf Richtung, Ausdehnung und Muster der Abweichung.

1. Vorbereitung des Bauteils

Das Bauteil wird auf einer einfachen, stabilen Auflage positioniert. Aufwendige Spannvorrichtungen sind nicht in jedem Fall erforderlich, sofern der Prüfplan und die geforderte Wiederholbarkeit dies zulassen. Je nach Bauteilgeometrie können Referenzmarken oder geometrische Merkmale zur Registrierung genutzt werden.

Das freigegebene CAD-Modell sowie die relevanten Prüfmerkmale werden in der Software hinterlegt.

INSVISION AlphaScan Scanning air compressor data

2. Scanvorgang an der Linie

F?r eine belastbare Auswahl sollte das System mit realen Bauteilen, vorhandenen Pr?fabl?ufen und konkreten Berichtsvorgaben getestet werden. INSVISION unterst?tzt diesen Prozess mit Anwendungsvorf?hrungen, Musterdaten und praxisnahen Empfehlungen, damit 3D-Scanning dauerhaft in Qualit?tssicherung und Fertigungsoptimierung integriert werden kann.
