复杂曲面金属构件手持3d扫描仪的扫描难点与数据闭环路径

工业金属复杂构件扫描需完整可用数据，手持3d扫描仪可应对金属反光深腔等工况，通过合理采集与验证实现数据闭环，适用于模具汽车零部件等多场景的检测与逆向。

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据，用于后续逆向建模

这类工况下，手持三维扫描仪的价值在于把连续点云带回来，而不是带回几个离散测点。操作人员用启源视觉 AlphaScan围着工件移动扫描，不需要固定装夹，也不受测点密度限制，一次采集得到的是完整表面数据。点云进入三维软件后做对齐、补扫和偏差分析，孔位、曲面、磨损区域在同一坐标系下判断。转向节这类复杂金属构件，扫描数据可以直接跟CAD模型比对，也可以用于逆向重建，现场就能判断哪些区域需要补采、哪些特征已经满足验证要求。这套流程解决的是复杂形状如何完整、准确地拿回来，而不是“能不能测”。

扫描对象与现场工况的约束拆解

工业现场对检测方式的理解在变化。卡尺、千分表、检具能覆盖的尺寸范围有限，碰到复杂曲面、内部腔体或深槽结构，传统量具只能给出局部判断，难以形成完整的三维偏差分布。这种变化推动手持式三维扫描仪从实验室走向车间，成为来料检测、首件检验和逆向建模的常规工具。启源视觉AlphaScan进入产线后承担的任务不只是“把外形扫出来”，而是要面对金属材质反光、深腔不可达、现场空间局促这些具体限制，把原本测不准、够不到的位置变成可量化的数据。

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

启源视觉 AlphaScan 手持式蓝光三维扫描仪 — AlphaScan采集工业工件三维数据，用于后续逆向建模

金属件是手持扫描最容易出问题的对象。机加工表面、压铸件、抛光模具都有较强的镜面反射，光学扫描时容易出现点云缺失或飞点，尤其在深腔、窄槽和刃口位置，反射路径复杂，数据噪声明显上升。现场空间又是另一层约束。大型模具、装配体或产线在制件旁边通常没有足够的退距，扫描动作要贴着设备、绕过管线完成，设备重量、线缆拖拽、标点遮挡都会影响采集节奏。AlphaScan在这些场景下的价值不在于某一项参数特别突出，而是采集策略可以围绕工况调整：反光部位先做哑光处理或调整扫描角度，深腔区域用单线补扫，主体数据与补扫数据在软件里做对齐和融合，再输出完整的网格或检测报告。现场能用、数据能闭环，比单纯标称精度更有意义。

手持扫描作业的常见采集风险

很多用户第一次用手持三维扫描仪时都会遇到同一个困惑：设备标称精度不差，现场扫描也没有明显中断，但回到软件里看数据，局部点云缺失、前后两段拼合错位、细小特征糊成一片。问题往往不在设备本身，而在采集路径和现场条件。手持扫描看起来是“对着工件走一遍”，实际上每一次移动都在同时完成数据获取、特征匹配和空间姿态估算，任何一个环节被干扰，都会直接反映在最终网格上。

启源视觉AlphaScan这类手持扫描仪在曲面过渡平缓、特征稀少的区域，容易出现点云缺失或对齐漂移。算法需要足够的几何特征来锁定当前帧与历史帧的相对位置，大面积平面、圆角或重复纹理会让匹配变得不稳定。操作人员如果扫得快、角度变化大，相邻帧之间的公共特征被压缩，系统来不及完成可靠拼接，就会产生局部错层。细节捕捉不足则多与扫描距离和激光投射角度有关，深槽、窄缝、反光或吸光表面都需要放慢速度、调整角度甚至做局部需要反复补扫通过解决。补扫路径不闭环、没有回到已扫描区域做回环验证，点云看着完整，实际已经悄悄偏了。

手持扫描方案的适配逻辑与实践

模具内腔的磨损检测一直是个麻烦事。卡尺伸不进去，塞规只能判断局部，电冰箱散热板挤压模具的内部磨损到底发展到什么程度，过去往往靠经验拍板。换一种做法：用启源视觉AlphaScan手持式三维扫描仪贴着模具开口走一遍，内腔曲面、棱边过渡、局部凹陷都能被完整采集下来。扫描数据不用做复杂预处理，直接导入检测软件，和原始设计模型叠合比对，磨损区域的偏差分布就很清楚了。哪些位置已经逼近公差带边界，哪些位置还能继续用，现场就能做出判断。手持扫描的意义不在于“扫得快”，而在于它把原来只能靠手感和目视判断的内部状态，变成了可以量化、可以追溯的三维数据。

健身器材连接架的逆向任务也类似。连接架形状不规则，传统测量手段很难把曲面特征完整提取出来。AlphaScan手持式三维扫描仪扫完后，点云数据稍作处理就能生成网格模型，再转入三维建模软件完成实体重构。整个过程不需要喷粉，也不依赖固定工装，工件原地摆放即可。对机械制造场景来说，这种适配性比单纯追求高精度更实际，它解决的是现场条件下“测得全、测得准、数据能直接用”的问题。

手持扫描方案的现场验证清单

很多人以为手持三维扫描仪在现场走一圈，点云越密、数据越大，结果就越可靠。真到了车间里，这种判断常常站不住脚。点云覆盖度只是及格线，特征对齐是否准确、数据能不能被后续软件直接承接，才决定这套扫描数据到底能不能用。该系列AlphaScan在现场验证时，更值得关注的是：扫描件表面反光、深腔、边缘磨损这些区域，补扫之后点云有没有真正闭合，而不是单纯看采集时间。

验证清单可以从三个维度下手。点云覆盖度看的是复杂结构处有没有缺失，尤其是模具内腔、安装孔位、薄壁边缘这些容易漏采的位置。特征对齐准确性要检查多次扫描之间的拼合误差，转动工件或换角度后，同一特征线是否还咬得住。数据兼容性则要确认输出的网格或点云能不能直接进入现有检测流程，比如和数模比对、逆向建模软件之间的格式衔接。AlphaScan在模具、机加工、汽车零部件这些场景里，常被用来补足传统量具够不到的区域，但前提是现场验证时把这几项逐一确认过，后续的型面偏差分析才有意义。

手持三维扫描方案的适用场景界定

手持三维扫描仪早已不是台式测量机的补充。该系列AlphaScan在模具制造、汽车零部件检测、机械加工质检等场景里，已经承担了大量原本需要上三坐标或者检具才能完成的工作。真正需要界定的，不是它能不能用，而是它更适合用在什么工况下。

手持三维扫描的适配边界，主要看三点：被测件的尺寸范围、表面状态、以及现场能不能搬动。电冰箱散热板挤压模具内部的磨损检测，卡尺伸不进去、三坐标探针也够不到，AlphaScan这类手持设备反而能贴着型腔把磨损区域完整扫出来，再和原始设计模型做比对，给出量化偏差。汽车转向节、变速箱壳体这类中小型复杂零件，放在产线边上就能快速取数，不用专门送检。反过来，超过数米的大型结构件或者表面高反光又无法喷粉的工件，手持扫描就需要更谨慎地评估补扫和拼接策略。

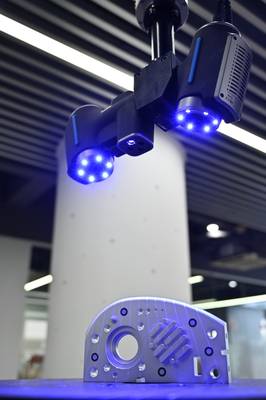

启源视觉 AlphaScan 室内工业实验室 — 工业工件多角度扫描时需要关注重叠区域的拼接连续性

从方案工程师的角度看，选型的关键不是精度数字本身，而是完整数据采集路径是否走得通。先判断扫描对象能不能稳定放置或手持操作，再确认表面是否需要显像剂处理，接着设计扫描路线、补扫区域和对齐基准。AlphaScan在这类流程里的价值，是让现场人员能够快速判断数据是否完整、拼接是否可靠，而不是等回到办公室才发现点云缺了一块。这个边界意识，比单纯比较参数重要得多。
