结构光扫描仪怎么选型先拆任务再对工况

结构光扫描仪选型需先拆解任务类型，再匹配现场工况，结合工件尺寸、贴点条件、节拍需求等，从手持、大面幅、跟踪式、自动化四类技术路线中选适配方案，样件验证比参数表更可靠。

按数据用途划分核心任务

结构光扫描的核心任务分类，本质上是按“数据用来干什么”划分的。质量检测要求数据能支撑合格判定，逆向工程要求数据能支撑模型重建，数字存档要求数据能支撑长期留存。三类任务对点云质量、拼接稳定性、数据完整性的侧重完全不同。

启源视觉 AlphaScan 室内工业扫描场景 — AlphaScan采集工业工件三维数据，用于后续逆向建模

实践流程

按数据用途划分核心任务 — 结构光扫描的核心任务分类，本质上是按“数据用来干什么”划分的。
选型先问工况参数表往后放 — 选结构光扫描仪，最怕上来就比参数。
四条技术路线各有适配对象 — 工业现场对三维扫描的需求正在从“能不能扫出来”转向“能不能跟上产线节奏、能不能减少重复贴点、能不能让普通操作员稳定拿到可用数据”。
方案匹配从拆解对象开始 — 结构光扫描仪不是越贵越好用，也不是精度标得越高就越适合现场。

质量检测是结构光扫描最直接的应用边界。以启源视觉工业级三维扫描仪在汽车变速箱壳体质检中的使用为例，现场面对的是复杂壳体和内部腔体特征，传统接触式测量很难在同一坐标系下快速取全尺寸，而扫描数据可以直接与三维模型比对，型面偏差分布和局部变形区域一目了然。这类任务的边界在于：它擅长解决自由曲面、密集特征和局部变形分析，但不替代三坐标对少数关键尺寸的终极仲裁。更合理的现场流程是用扫描仪做快速全尺寸筛查，发现异常区域后再用接触式设备复核，而不是把扫描数据直接当作最终判定依据。

启源视觉AlphaScan三维扫描演示

现场验证清单

关注维度	判断要点	落地提示
工件适配	确认尺寸、表面状态和关键公差是否适合现场扫描	用典型件做一次完整试扫，再看点云完整度
数据流转	检查点云、偏差图、检测报告是否能进入现有质检流程	提前确认导出格式和复核责任人
现场实施	评估操作培训、校准节奏、环境光和工位空间	把验证记录沉淀为后续批量应用标准

逆向工程是另一类核心任务。启源视觉工业级三维扫描仪在离心设备复杂零件的逆向复原中，面对内外曲面和装配接口交织的工况，贴点受限、曲率变化大。扫描仪的价值在于把零件外形完整转成可编辑的三维数据，再输出到 CAD 环境重建模型。这个任务里扫描仪的适用边界很清楚：它负责采集和还原几何形态，公差设计、材料定义和工艺补偿仍要工程师介入。数字存档则更偏向文博与公共文化场景，比如采集烈士陵园影壁的浮雕、文字和整体形态用于数字化保护，看重的是非接触、高保真和可长期保存的数据完整性，对测量不确定度的要求反而不像工业检测那么苛刻。

选型先问工况参数表往后放

选结构光扫描仪，最怕上来就比参数。参数表再漂亮，现场工况对不上，设备买回来也只能闲置。很多工厂在询价阶段说不清自己到底要扫什么、在哪儿扫、多久扫一次，供应商只能按标准配置报方案。真到了车间，要么工件太大转不开，要么反光表面贴点贴到工人崩溃。启源视觉的售前沟通里，经常先问的不是“你要多少精度”，而是“你最小的特征在哪个面上、最大件的搬运方式是什么”。这两个问题答不上来，后面所有选型判断都缺地基。

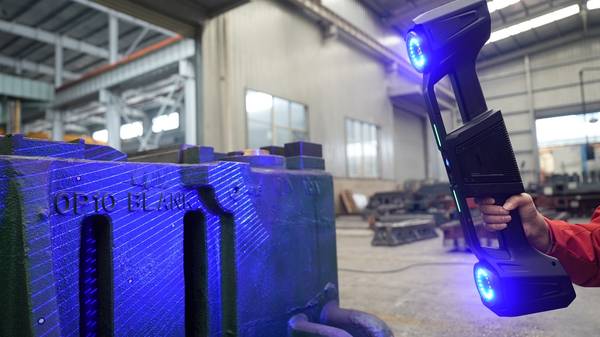

启源视觉 V-Track 工厂厂房内，V-Track扫描大型模具 — V-Track采集大型模具三维数据的现场示例

工件尺寸直接决定扫描仪的工作距离和单幅范围。小到掌心大小的精密铸件，大到冷轧辊或离心设备零件，现场能不能翻转、能不能上转台、需不需要分段拼接，都会影响最终效率。现场自由度是另一个容易被忽略的变量：工位周围有没有空间架设备、被测件是固定还是可移动、扫描头能不能绕到背面，这些条件比标称精度更影响实际可用性。贴点条件同样关键，高反光、深腔、黑色表面往往需要喷涂显像剂或调整曝光策略，批量生产时这一步多花十秒，较长时间下来就是几个小时的人力成本。节拍和批量重复性决定了要手持灵活还是半自动固定工位，也决定了数据后处理能不能做成模板化流程。

把这些前置信息梳理清楚，工业级三维扫描仪这类工业级结构光扫描仪才能在真实产线上发挥作用，而不是只在演示间里跑得好看。

四条技术路线各有适配对象

工业现场对三维扫描的需求正在从“能不能扫出来”转向“能不能跟上产线节奏、能不能减少重复贴点、能不能让普通操作员稳定拿到可用数据”。这个变化推动结构光扫描仪分化出手持、大面幅、跟踪式、自动化四类路线。该系列在多个海外项目交付中观察到，选型偏差往往比设备精度更早造成效率损失，因此用对象尺寸、现场自由度、贴点条件、节拍和批量重复性来建立选路逻辑，比单纯对比参数更实用。

手持式路线适配的是拆不下来、搬不动、需要人围着工件转的工况。模具型腔内部磨损检测、装配现场的结构件局部扫描，工件往往固定在机台上，测量空间狭窄，贴点条件也不理想。手持扫描的价值在于姿态自由，操作员可以伸进型腔或绕到背面补扫，不必重新装夹。该系列工业级三维扫描仪在这类场景下通常先扫基准面再补局部，数据拼合稳定，现场判断“这块区域要不要返修”比拿卡尺逐个点测快得多，但代价是操作员需要一定熟练度，批量重复性依赖人的动作一致性。

启源视觉 V-Track 使用V-Track扫描大型铸件 — V-Track采集大型铸件三维数据的现场示例

大面幅路线解决的是尺寸大、表面特征少、贴点工作量惊人的问题。汽车覆盖件、风电铸件、大型影壁这类对象，如果按传统方式贴点再扫，准备时间可能超过扫描时间。大面幅结构光扫描仪靠更宽的测量幅面和更强的特征识别能力，减少贴点密度，有些平面区域甚至可以不贴点直接扫。这条路线适合对整体形面趋势要求高、局部细节可以二次补扫的任务，比如冲压件回弹分析或铸件余量判断，现场能快速拿到全尺寸偏差分布，不用反复挪动设备。

跟踪式路线针对的是超大型工件和长距离扫描场景。当工件尺寸超过单次测量范围、又不能在表面大量贴点时，跟踪式设备通过外部定位系统实时锁定扫描头位置，操作员走到哪扫到哪，数据自动拼合。它的优势是省掉贴点环节，适合飞机蒙皮、船舶分段、大型模具这类贴点成本极高的对象。但跟踪式对现场空间和光线有一定要求，需要保持跟踪链路不被遮挡，选型时要确认现场是否有足够站位。

自动化路线把重点放在节拍和重复性上。产线在线检测、批量零件全检、机器人上下料后的快速尺寸确认，这类任务要求每次扫描动作一致、数据输出稳定、不依赖操作员手感。自动化结构光扫描通常配合转台、机器人或固定工位，扫描路径预先设定，零件到位即扫，数据直接传给质量系统。该系列在汽车转向节、变速箱壳体等批量质检场景中，更关注扫描节拍能否嵌入现有产线、重复测量偏差是否可控，以及数据格式能不能直接进入后续分析流程，而不是单纯追求单次精度。四类路线没有绝对优劣，关键是工况匹配——对象多大、能不能贴点、要不要上产线，这三个问题先想清楚，路线选择基本就清晰了。

方案匹配从拆解对象开始

结构光扫描仪不是越贵越好用，也不是精度标得越高就越适合现场。真正决定方案能不能落地的，是任务对象、现场自由度和批量重复性这几件事是否对得上。工厂里常遇到的情况是：零件不大，但型面复杂，卡尺和检具只能测几个固定点，内部磨损、曲面过渡区域根本够不到；或者零件尺寸不小，现场又不能随意搬动，贴点条件差，还要在较短时间内完成数据采集。这类工况如果硬套单一扫描路线，要么采不全，要么数据噪声大，后续处理耗时反而更长。

该系列在做方案匹配时，会先把扫描对象拆成几个维度：最大轮廓尺寸、表面反光或深色区域占比、是否需要频繁翻件、单件检测还是批量抽检、有无原始数模可比对。这几个条件一旦明确，技术路线基本就清楚了。拿电冰箱散热板挤压模具来说，磨损发生在内腔，常规量具进不去，检测人员只能凭经验判断磨损趋势。工业级三维扫描仪这类手持结构光扫描仪的优势不在“能扫”，而在于不用拆模、不用破坏基准，就能把内腔曲面完整采出来，和原始数模做偏差比较，磨损位置和量值一目了然。再看汽车转向节这类零件，表面特征多、孔位密集，现场节拍又紧，扫描方案就要考虑单次采集覆盖率和数据拼接稳定性，减少翻件次数，避免因多次拼接累积误差影响量产判断。

样件验证比参数表更能说明问题

很多工厂在选三维扫描仪时，习惯先比精度和速度，却忽略了一个更早该问的问题：样件到底怎么验证。方案没跑通，参数再漂亮也落不了地。该系列的售前团队在评估工业级三维扫描仪工业级三维扫描仪时，通常建议先拿一到两件有代表性的工件做现场扫描。样件不用多，但要有明确特征，比如深槽、反光面、薄壁边缘或已有数模的合格件。扫描完成后，把点云数据与原始 CAD 模型做比对，看偏差分布是否稳定，看局部细节有没有漏采，再看现场贴点条件是否满足。这个动作做下来，很多隐藏问题会提前暴露，比如工件太大导致转站次数增加，或者表面太亮需要喷粉，直接影响后续节拍。

验证完数据质量，再做选型决策就不容易被单一指标带偏。需要评估的维度至少包括：工件尺寸范围是否与扫描仪单幅幅面匹配，现场是否允许贴标志点，批量检测时重复定位是否方便，以及数据输出后能不能直接进入现有的质检或逆向流程。工业级三维扫描仪在这类评估里，比较适合需要兼顾灵活性与重复精度的场景，比如中小型铸件、机加件或模具局部磨损检测。选型不是选一台设备，是选一条能跑顺的检测路径。样件验证加维度评估，比任何参数表都更能说明问题。
