Scanner de Peças: O que é, Como Funciona e Quando Usar Digitalização 3D
Entenda o que é um scanner de peças, como a digitalização 3D funciona para inspeção dimensional e engenharia reversa, e como escolher o sistema certo.
Outro fator que mudou o cenário é a rastreabilidade dimensional. Normas como ISO 10110 e especificações GD&T (Geometric Dimensioning and Tolerancing) exigem evidências quantitativas de conformidade, não apenas aprovações visuais.
Isso empurra as equipes de qualidade para ferramentas que entreguem dados completos, reprodutíveis e auditáveis. É nesse contexto que os scanners de peças baseados em digitalização 3D ganharam relevância, oferecendo uma resposta técnica direta a esses desafios.
Este artigo explica o que é um scanner de peças, como a tecnologia funciona, em quais situações ela realmente entrega valor e quais critérios considerar antes de investir em um sistema de digitalização 3D para controle dimensional.
O que é um scanner de peças e como ele funciona
Um scanner de peças é um equipamento de medição óptica que captura a geometria tridimensional de um componente físico e a converte em um modelo digital de alta densidade — normalmente uma nuvem de pontos ou uma malha poligonal.
Diferente de instrumentos de medição por contato, que registram coordenadas ponto a ponto, um scanner 3D coleta milhões de pontos em segundos, descrevendo superfícies complexas com muito mais riqueza de detalhes.
Perguntas frequentes
O que as equipes devem verificar em O que é um scanner de peças e como ele funciona?
Um scanner de peças é um equipamento de medição óptica que captura a geometria tridimensional de um componente físico e a converte em um modelo digital de alta densidade — normalm…
O que as equipes devem verificar em Elementos técnicos que definem o desempenho?
Ao avaliar um scanner de peças, três parâmetros concentram a maior parte das discussões técnicas: precisão, resolução e repetibilidade.
O que as equipes devem verificar em Precisão e condições ambientais?
A precisão nominal de um scanner — por exemplo, 0,020 mm — é geralmente obtida em condições controladas de laboratório.

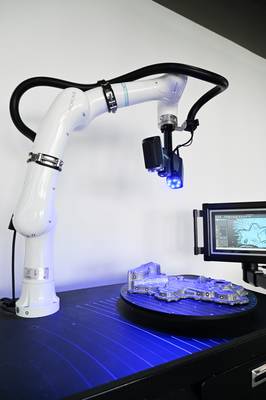

O princípio de funcionamento mais comum em aplicações industriais é a triangulação a laser ou luz estruturada. O equipamento projeta um padrão de luz (linhas, franjas ou pontos) sobre a superfície da peça e utiliza câmeras calibradas para observar a deformação desse padrão.
Com base na geometria da projeção e na posição relativa entre fonte de luz e câmeras, o software reconstrói as coordenadas 3D de cada ponto visível. O resultado é uma nuvem de pontos que representa a superfície externa da peça com precisão metrológica.
Modelos mais avançados combinam múltiplos sensores ou utilizam fotogrametria para aumentar a precisão em peças de grande porte. Independentemente da técnica, o fluxo de trabalho típico envolve: escaneamento, alinhamento de múltiplas vistas, limpeza de dados e exportação para softwares de inspeção ou CAD.
Elementos técnicos que definem o desempenho
Ao avaliar um scanner de peças, três parâmetros concentram a maior parte das discussões técnicas: precisão, resolução e repetibilidade. Mas a aplicação industrial exige olhar além dos números de catálogo.
Precisão e condições ambientais
A precisão nominal de um scanner — por exemplo, 0,020 mm — é geralmente obtida em condições controladas de laboratório. No chão de fábrica, variações de temperatura, vibração e iluminação ambiente afetam os resultados.
Equipamentos certificados para operar em faixas amplas, como -10 °C a 40 °C, indicam que o sistema mantém a acurácia especificada mesmo em ambientes sem controle climático rigoroso.
A norma VDI/VDE 2634 é a referência mais adotada para validação metrológica desses sistemas, definindo procedimentos de calibração e critérios de aceitação.
Formato dos dados e interoperabilidade
O produto do escaneamento é uma nuvem de pontos ou malha, geralmente exportada em formatos como STL, OBJ ou PLY. Para inspeção dimensional, esses dados são comparados com um modelo CAD nominal em softwares especializados, gerando mapas de desvios coloridos que facilitam a identificação de regiões fora de tolerância.
A compatibilidade com formatos STEP ou IGES é desejável quando o fluxo de trabalho exige engenharia reversa ou modificação paramétrica da geometria.
Velocidade e densidade de pontos
A taxa de aquisição (pontos por segundo) e a densidade da nuvem determinam o equilíbrio entre tempo de ciclo e nível de detalhe. Em linhas de produção, a velocidade é crítica; em laboratórios de metrologia ou engenharia reversa, a densidade pode ser priorizada.
Digitalização 3D e métodos tradicionais: onde cada um se encaixa
A tabela a seguir resume as diferenças práticas entre as abordagens mais comuns de medição dimensional:
| Característica | Scanner 3D (óptico) | MMC por contato | Medição manual (paquímetro, micrômetro) |
|---|---|---|---|
| Cobertura geométrica | Superfície completa | Pontos discretos | Dimensões lineares simples |
| Tempo de medição | Segundos a minutos | Minutos a horas | Rápido para poucas cotas |
| Precisão típica | 0,010 – 0,050 mm | 0,001 – 0,005 mm | 0,01 – 0,02 mm (depende do operador) |
| Sensibilidade a ambiente | Moderada (luz, temperatura) | Alta (vibração, temperatura) | Baixa |
| Portabilidade | Alta (modelos portáteis) | Baixa (fixa ou braço) | Alta |
| Geração de modelo CAD | Direta (malha) | Indireta (reconstrução) | Não aplicável |
A digitalização 3D não substitui integralmente uma MMC de alta precisão quando a tolerância exigida é inferior a 5 µm.
Em contrapartida, para peças com superfícies orgânicas, geometrias complexas ou necessidade de documentação completa da forma, o scanner oferece uma produtividade inalcançável por métodos ponto a ponto.
Cenários de alto impacto
- Inspeção de primeiro artigo (FAI): digitalizar a peça e comparar com o CAD nominal acelera a liberação de novos componentes e fornece evidências objetivas para relatórios dimensionais.
- Engenharia reversa: peças sem documentação técnica — comum em componentes importados ou legados — são digitalizadas para gerar modelos CAD utilizáveis em redesign ou fabricação aditiva.
- Controle de processo em fundição e usinagem: a comparação rápida entre a nuvem de pontos e o modelo de referência identifica desvios de forma, contração ou desgaste de ferramenta antes que gerem lotes não conformes.
- Inspeção em campo: scanners portáteis permitem avaliar componentes montados, superfícies aerodinâmicas ou estruturas de difícil acesso onde uma MMC fixa seria inviável.
Limitações e cenários inadequados
- Peças com detalhes menores que 5 mm ou dimensões totais abaixo de 10 cm podem exigir scanners de altíssima resolução, muitas vezes baseados em tomografia computadorizada, e não em luz estruturada.
- Superfícies transparentes, espelhadas ou extremamente escuras demandam preparação (aplicação de pó revelador) para viabilizar a captura óptica, o que adiciona tempo e pode inviabilizar aplicações de alta cadência.
- Tolerâncias na casa de poucos mícrons ainda são território das MMCs de contato, especialmente quando a norma de inspeção exige apalpação mecânica.
Como escolher um scanner de peças: critérios práticos
A decisão de compra deve começar pela aplicação, não pela especificação técnica. Algumas perguntas ajudam a direcionar a avaliação:
- Qual o tamanho típico das peças e o nível
