Inspeção automatizada com scanner 3D para controle de qualidade em peças complexas
Onde a medição tradicional perde resolução O apalpador de uma MMC é preciso, mas enxerga a superfície por amostragem. Há também zonas cegas entre um ponto e outro.
Em muitas plantas do setor metalmecânico, a qualidade dimensional ainda depende de gabaritos rígidos, paquímetros e máquinas de medição por coordenadas.
Esses recursos atendem bem furos, planos e rasgos, mas começam a perder resolução quando a peça tem superfícies de forma livre, transições suaves, paredes finas ou acesso limitado ao apalpador. Em lotes menores e trocas frequentes de setup, a inspeção deixa de acompanhar o ritmo da produção.
É nesse contexto que um scanner 3D para controle de qualidade passa a operar com outra lógica: em vez de medir pontos discretos, o sistema captura uma nuvem densa e compara a peça inteira ao modelo CAD nominal.
Onde a medição tradicional perde resolução
O apalpador de uma MMC é preciso, mas enxerga a superfície por amostragem. Em uma peça com raios variáveis, superfícies orgânicas, nervuras ou áreas de difícil acesso, a medição de poucos pontos pode esconder desvios localizados.
O relatório final depende de uma geometria assumida como ideal, e não necessariamente da condição real da peça.
Notas de termos
O apalpador de uma MMC é preciso, mas enxerga a superfície por amostragem.
Fluxo de inspeção mais próximo da produçãoNa rotina de uma célula de usinagem ou de um setor de solda, o scanner 3D para controle de qualidade entra quando a liberaçã…
A implantação de um scanner 3D para controle de qualidade não deve começar pela compra do equipamento, mas pela definição do…
Como o AlphaAutoScan-400 da INSVISION se encaixa no pro…O AlphaAutoScan-400 da INSVISION foi desenvolvido para operar como célula de inspeção automatizada.
Há também zonas cegas entre um ponto e outro. Em componentes como pás, carcaças, peças estéticas e conjuntos soldados, essa descontinuidade compromete a análise de perfil. O scanner 3D para controle de qualidade muda essa condição ao gerar uma nuvem de pontos completa.
Em vez de avaliar vinte ou trinta pontos isolados, a equipe analisa a superfície inteira contra o CAD de referência, identifica desvios de forma, deslocamentos regionais e tendências que a medição por contato dificilmente alcança.
A programação de medição por contato também pesa no prazo. Superfícies complexas exigem múltiplos setups, dispositivos específicos e retrabalho quando o desvio não aparece com clareza.
Um sistema automatizado como o AlphaAutoScan-400 da INSVISION reduz esse ciclo ao capturar a peça em menos posições e gerar comparação direta com o nominal.
Fluxo de inspeção mais próximo da produção
Na rotina de uma célula de usinagem ou de um setor de solda, o scanner 3D para controle de qualidade entra quando a liberação da primeira peça do turno começa a travar. A MMC está ocupada, o lote aguarda liberação e o inspetor precisa de dados confiáveis para não segurar a produção sem critério técnico.
Com o AlphaAutoScan-400 da INSVISION, o operador posiciona a peça, seleciona o programa de medição e executa a varredura. O sistema alinha a nuvem de pontos ao modelo CAD nominal, compara as tolerâncias geométricas definidas em desenho e destaca desvios de forma, posição e perfil.
Em lotes repetitivos, o mesmo programa pode ser reaproveitado, preservando a repetibilidade sem depender de marcadores.
O resultado não é apenas uma lista de cotas fora do especificado. O software organiza a revisão por cotas críticas e gera um relatório dimensional com os desvios classificados.
Assim, escaneamento, comparação, revisão e relatório formam um ciclo único que reduz a distância entre a peça produzida e a decisão de aprovar ou reter.
| Etapa | Medição por contato | Scanner 3D para controle de qualidade |
|---|---|---|
| Cobertura da superfície | Pontos discretos | Nuvem densa da superfície |
| Geometrias complexas | Programação longa, mais setups | Captura completa com menos posições |
| Comparação com CAD | Indireta e limitada ao número de pontos | Comparação direta da nuvem com o modelo nominal |
| Documentação dimensional | Relatório baseado em pontos | Mapa de desvios e cotas críticas |
| Adequação a lotes repetidos | Depende de programação específica | Programa reaproveitável com menor variação de setup |
Validação antes de colocar em rotina
A implantação de um scanner 3D para controle de qualidade não deve começar pela compra do equipamento, mas pela definição do que será medido e como a peça será apresentada ao sistema.
No processo convencional, boa parte do turno do inspetor é consumida no posicionamento, na troca de dispositivos e na dependência de gabaritos. Na inspeção automatizada, a pergunta central muda: não é mais quem mede, mas como a peça é fixada, iluminada e comparada ao CAD.
Os cenários com melhor aderência ao AlphaAutoScan-400 da INSVISION envolvem lotes repetidos, geometrias complexas e comparação contra CAD com tolerâncias geométricas definidas conforme práticas como ASME Y14.5 ou ISO. Não se trata de uma solução universal.
Em campo, a equipe precisa validar vibração da área de medição, estabilidade da base de fixação, acesso ao modelo nominal, definição das seções de corte e critérios de aceite. Sem esses pontos, o ganho fica preso na preparação.
Uma validação simples costuma trazer mais clareza do que uma demonstração com amostra ideal: separar três ou quatro peças reais do lote, incluindo uma próxima do limite de tolerância, e observar repetibilidade e cobertura do scanner.
Como o AlphaAutoScan-400 da INSVISION se encaixa no processo
O AlphaAutoScan-400 da INSVISION foi desenvolvido para operar como célula de inspeção automatizada. A captura densa da superfície, a comparação com CAD e a geração de relatórios de desvio atendem diretamente a tarefas de controle dimensional em que a MMC e os gabaritos deixam lacunas.
Em vez de começar por uma ficha técnica, o raciocínio de seleção parte do objeto de inspeção: peça com superfície complexa, necessidade de documentação dimensional e lote repetitivo. O sistema se ajusta a esse fluxo porque reduz a dependência de múltiplos setups e entrega dados com continuidade de superfície.
A comparação com o nominal permite que o engenheiro de qualidade veja não apenas onde a peça está fora, mas também a tendência do desvio.
Para plantas que trabalham com usinagem CNC, solda, estamparia e montagem, esse tipo de sistema é mais útil quando o desenho já contém tolerâncias geométricas e o CAD nominal está disponível. Nessas condições, a inspeção deixa de ser um gargalo e passa a fornecer informações objetivas para decisões de engenharia.
Efeitos observáveis sem depender de números prontos
Os ganhos não aparecem apenas na velocidade da medição. Aparecem na redução das discussões entre produção e qualidade, na liberação mais consistente de lotes e na capacidade de identificar desvios regionais antes que virem retrabalho.

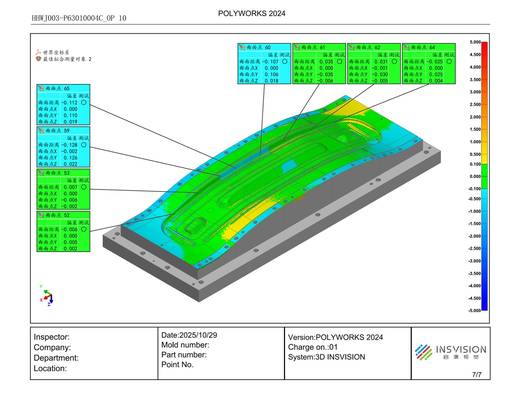

Um relatório com mapa de desvios muda a conversa: em vez de debater se o método capturou o defeito, a equipe passa a discutir onde e como corrigir o processo.
Como os tempos e percentuais dependem de geometria, setup e tolerância de cada planta, a recomendação é tratar esses fatores como dimensões a validar durante o ensaio piloto.
A observação prática do ciclo de inspeção, da cobertura da nuvem e da repetibilidade entre peças traz uma base mais sólida do que indicadores genéricos.
Replicação em outros cenários
O mesmo raciocínio vale para fornecedores do setor automotivo, aeroespacial, de máquinas e equipamentos, e para fabricantes que precisam inspecionar peças fundidas, forjadas, soldadas ou estampadas.
Sempre que a geometria for complexa, o lote for repetitivo e o CAD nominal estiver disponível, a inspeção por scanner 3D para controle de qualidade pode ser avaliada como alternativa ou complemento à medição por contato.
Não se trata de eliminar a MMC ou os gabaritos em todos os casos. Trata-se de aplicar cada recurso onde ele gera mais informação útil. Em furos, planos e tolerâncias geométricas de posição, a medição por contato continua relevante.
Em superfícies de forma livre, transições suaves e peças com acesso limitado, a nuvem densa do scanner entrega uma dimensão de análise que o apalpador não alcança.
Conclusão
A inspeção dimensional de peças complexas exige mais do que pontos isolados. Exige cobertura de superfície, comparação consistente com o CAD e documentação clara dos desvios.
O AlphaAutoScan-400 da INSVISION se encaixa nesse cenário ao transformar o scanner 3D para controle de qualidade em um fluxo de trabalho repetível, ligado às tolerâncias geométricas do desenho e ao ritmo da produção.
Para engenheiros de qualidade e responsáveis por metrologia industrial, o ganho mais relevante não é medir mais rápido, mas reduzir a incerteza sobre a condição real da peça.
