Integração de scanner 3D industrial sem lacunas no fluxo de qualidade
Integração de scanner 3D industrial sem lacunas no fluxo de qualidade. Sem um plano de entrega estruturado, o scanner vira mais uma ilha de dados.

Quando um scanner 3D industrial entra em uma célula de inspeção que já opera sob normas ISO/ASME e com um QMS validado, o problema mais comum não está na exatidão do equipamento. Está no desalinhamento entre o dado gerado e o fluxo de qualidade existente.
Em fábricas automotivas, aeroespaciais e de dispositivos médicos, a substituição de CMM ou gabaritos por varredura óptica esbarra em três pontos: ausência de validação metrológica prévia, incompatibilidade com o software de gestão da qualidade e resistência operacional.
Peças de grande porte ou inspeção em linha amplificam esses problemas, porque qualquer desvio de alinhamento ou demora no processamento gera retrabalho e queda temporária de produtividade. Sem um plano de entrega estruturado, o scanner vira mais uma ilha de dados.
A INSVISION, com o sistema V-Track, trata essa integração como projeto de manufatura enxuta: definir artefatos de referência, validar contra GD&T e treinar a equipe antes do go-live.
Onde a integração costuma falhar
A primeira lacuna aparece quando o equipamento é avaliado apenas pela ficha técnica. Um scanner 3D industrial pode ter excelente acurácia volumétrica e ainda assim gerar não conformidades se a nuvem de pontos não estiver alinhada ao sistema de referência da peça ou se os relatórios não seguirem o formato exigido pelo QMS. Em linhas automotivas, a inspeção de grandes componentes com vibração de fundo exige mais do que repetibilidade de laboratório: exige estabilidade de tracking, estratégia de alinhamento e filtros de malha compatíveis com o acabamento superficial real.
Fluxo de trabalho prático
- Onde a integração costuma falhar — A primeira lacuna aparece quando o equipamento é avaliado apenas pela ficha técnica.
- Validação por amostra com peças reais — Antes de confirmar a implantação de um scanner 3D industrial, a INSVISION conduz uma etapa de validação com peças reais fornecida…
- Implantação do V-Track sem interromper a rotina — Em muitas plantas industriais, a introdução de um scanner 3D industrial começa com uma pergunta prática: como colocar o equipamen…
- Saídas de dados e relatórios para auditoria — Antes de integrar um scanner 3D industrial ao fluxo de qualidade, o engenheiro normalmente lidava com planilhas manuais, capturas…
A segunda lacuna é de software. Muitas plantas já usam softwares de medição e gestão da qualidade com cadastros de peças, planos de inspeção e critérios de aceite.
Se o scanner 3D industrial não exporta nos formatos consumidos por esses sistemas, a equipe volta a digitar resultados manualmente, o que anula parte do ganho de automação.

A terceira lacuna é operacional. Operadores acostumados a CMM ou gabaritos podem interpretar a varredura óptica como menos confiável quando não há um protocolo claro de validação. A resistência não se resolve com treinamento genérico, mas com participação da equipe na definição dos critérios de aceite.
Validação por amostra com peças reais
Antes de confirmar a implantação de um scanner 3D industrial, a INSVISION conduz uma etapa de validação com peças reais fornecidas pelo cliente. O processo começa com o recebimento de amostras representativas da produção — componentes com as mesmas variações dimensionais, acabamento e geometria do dia a dia fabril.
A partir dessas peças, a equipe configura o sistema V-Track de varredura 3D com rastreamento, ajustando distância de trabalho, exposição e estratégia conforme os requisitos de precisão de cada amostra.
Os testes são executados em condições que reproduzem o ambiente real da fábrica, incluindo iluminação variável e presença de resíduos como óleo, poeira ou cavaco. Isso evita que o equipamento seja validado apenas em laboratório e depois apresente comportamento diferente no chão de fábrica.
Os resultados são analisados em conjunto com a equipe de qualidade do cliente, comparando nuvens de pontos, mapas de desvio e relatórios dimensionais com as tolerâncias exigidas pelo processo.
Essa etapa não interfere na rotina produtiva: as amostras saem do fluxo normal sem parada de linha. Ao final, o cliente tem elementos concretos para confirmar se a solução atende aos fluxos de trabalho existentes antes da implantação definitiva.

Implantação do V-Track sem interromper a rotina
Em muitas plantas industriais, a introdução de um scanner 3D industrial começa com uma pergunta prática: como colocar o equipamento para trabalhar sem parar a linha ou comprometer a rotina da metrologia. A implantação do V-Track da INSVISION segue essa lógica. O primeiro passo é a preparação do espaço.
Em sala de metrologia, define-se a área de varredura, a fixação do sistema de tracking e o posicionamento das peças de referência. Em linha de produção, o foco muda para acesso do operador, estabilidade da base e proteção contra vibração.
Em seguida, a INSVISION configura perfis de varredura por família de peças, definindo densidade de pontos, trajetória do scanner e critérios de aceite. Esses perfis são integrados aos softwares de medição e sistemas QMS já utilizados pela fábrica, sem duplicação de cadastros.
Por fim, executam-se testes de aceite em operação real, com peças do dia a dia, para validar repetibilidade e conformidade com padrões internos. Durante toda a fase, a equipe da INSVISION acompanha a operação, ajusta parâmetros e treina os usuários.
Saídas de dados e relatórios para auditoria
Antes de integrar um scanner 3D industrial ao fluxo de qualidade, o engenheiro normalmente lidava com planilhas manuais, capturas de tela e relatórios montados à mão para cada auditoria. Com o sistema V-Track da INSVISION, essa etapa muda de natureza.
Os dados de varredura podem ser exportados em formatos que conversam diretamente com softwares de CAD, metrologia e gestão da qualidade. Os relatórios de medição são customizáveis por cliente, setor ou requisito normativo.

Em dispositivos médicos, por exemplo, dá para incluir campos de rastreabilidade de lote, operador e data sem retrabalho manual. Para peças usinadas, o relatório pode destacar desvios dimensionais críticos, tolerâncias geométricas e comparação com o modelo nominal.
Isso reduz erros de transcrição e acelera auditorias, porque o registro já nasce no formato que o processo exige.
A compatibilidade com normas internacionais de metrologia industrial deixa de depender de interpretação individual: o dado coletado pelo V-Track alimenta diretamente os fluxos de aprovação de peças e registros de qualidade, sem adaptações manuais entre sistemas.
Treinamento e acompanhamento pós-implantação
Como garantir que um scanner 3D industrial não vire apenas mais um equipamento subutilizado na fábrica? Na prática, o desempenho contínuo depende menos do hardware e mais do domínio da equipe sobre o processo de medição.
A INSVISION estrutura o treinamento por perfis: operadores aprendem rotinas de preparação, posicionamento e captura; engenheiros de processo trabalham alinhamento, parâmetros de malha e integração com CAD; equipes de qualidade aprofundam relatórios dimensionais, GD&T e rastreabilidade.
Cada módulo usa peças reais do fluxo produtivo, não apenas exemplos genéricos.
O acompanhamento pós-implantação inclui revisões periódicas de desempenho, verificação de aderência aos procedimentos e suporte para ajustes quando o processo muda.
A INSVISION também avalia novas funcionalidades do sistema e identifica oportunidades de otimização, como reduzir passos de inspeção ou antecipar desvios de forma. Assim, o scanner 3D industrial deixa de ser uma ferramenta isolada e passa a operar como parte permanente do fluxo de qualidade.
Aplicabilidade em outros cenários industriais
É comum supor que scanner 3D industrial só compensa em peças pequenas e estáveis. Em campo, os gargalos mais caros aparecem justamente onde a peça não pode ser movida, há vibração de linha ou o volume de inspeção é alto demais para medição por contato.

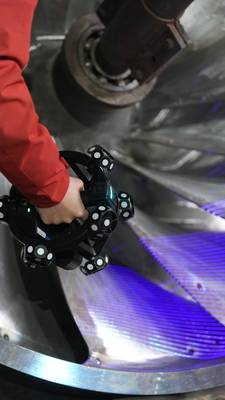

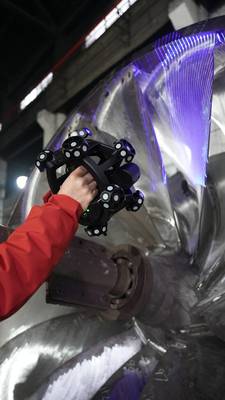

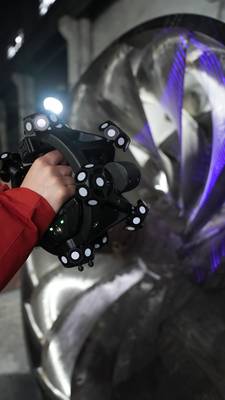

É aí que o V-Track da INSVISION se encaixa. Em montagem automotiva, o rastreamento óptico permite varredura 3D em linha de produção sem fixar a peça em dispositivos rígidos. Em MRO aeroespacial, componentes desgastados ou reparados são digitalizados no próprio berço, gerando malha para comparação com o nominal.
Em dispositivos médicos implantáveis, o mesmo princípio inspeciona superfícies de forma livre e tolerâncias apertadas sem contato. Em energia eólica, o scanner 3D industrial para grande porte resolve cubos, pás e carcaças que não passam por máquinas de medir convencionais.
Para avaliar a aplicação na sua operação, observe quatro variáveis:
| Variável | O que avaliar | Quando favorece o V-Track |
|---|---|---|
| Tipo de peça | Geometria, acabamento, flexibilidade | Peças grandes, flexíveis ou de forma livre |
| Volume de inspeção | Número de peças por turno, tempo disponível | Inspeção em linha ou alto volume |
| Requisitos de precisão | Tolerâncias dimensionais e geométricas | Necessidade de comparação com GD&T |
| Rastreamento em espaço amplo | Movimentação da peça ou do scanner | Peça não pode ser fixada em dispositivo rígido |
Peça grande, flexível, de difícil acesso ou inspecionada em ambiente produtivo tende a favorecer o V-Track sobre sistemas fixos.

Conclusão
A integração de um scanner 3D industrial em um fluxo de qualidade já validado não é uma simples substituição de instrumento. Ela exige validação por amostra, configuração de perfis de varredura, integração com QMS e treinamento por perfil de usuário.
Quando esses elementos são tratados como parte do projeto, o equipamento deixa de ser uma ilha de dados e passa a alimentar os registros de inspeção, os relatórios de auditoria e as decisões de engenharia.
O V-Track da INSVISION foi desenhado para operar nesse contexto, com foco em rastreamento óptico, adaptação a peças reais e entrega de dados no formato que o processo exige.
