Metrologia 3D industrial no fluxo de inspeção de peças complexas com rastreamento V-Track

metrologia 3d industrial: A liberação de lotes usinados depende de uma pergunta simples: a peça que acabou de sair do centro de usinagem corresponde ao.

Condições típicas e dores centrais

Em uma célula de usinagem, o inspetor sente a pressão do prazo. Liberar o lote sem registro dimensional confiável abre caminho para retrabalho, refugo ou devolução do cliente. A medição por amostragem não captura a variação interna do processo.

Ao mesmo tempo, a máquina de medição por coordenadas (CMM) opera bem para geometrias prismáticas, mas encontra limites em superfícies de forma livre, pás de turbina, carcaças de bombas e componentes injetados.

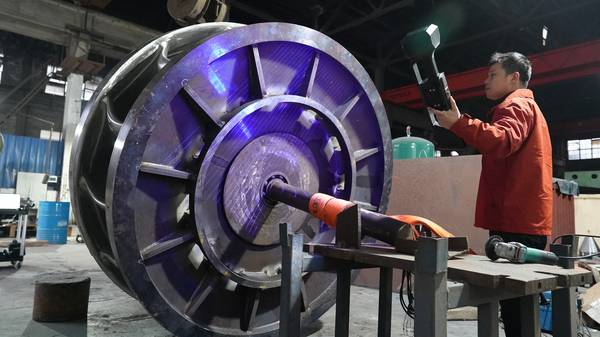

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D

Lista de validação em campo

Área de foco Ponto de decisão Nota de implantação
Peça-alvo Validar tamanho, superfície e tolerâncias críticas para a tarefa de escaneamento Executar um teste completo com uma peça representativa
Fluxo de dados Verificar nuvem de pontos, mapa de desvios e relatório de qualidade Confirmar formatos de exportação e responsáveis pela revisão
Uso em campo Avaliar treinamento, calibração, iluminação e espaço de trabalho Registrar o teste como referência para aplicações repetidas

Fluxo de trabalho prático

  1. Condições típicas e dores centrais — Em uma célula de usinagem, o inspetor sente a pressão do prazo.
  2. O raciocínio por trás da solução — O objetivo central não é acelerar a medição por acelerar.
  3. Como o processo se desdobra na prática — A implantação da metrologia 3D industrial segue uma sequência de validação antes da rotina definitiva:
  4. Por que o V-Track da INSVISION se encaixa nesse cenário — O V-Track foi desenvolvido para operar próximo à máquina, em ambiente de produção.

O apalpador da CMM coleta pontos discretos e depende de um plano de medição rígido. O relatório resultante informa o valor de alguns pontos, não a continuidade da superfície. Desvios localizados passam despercebidos, e o relatório de inspeção não representa a peça real por completo.

A metrologia 3D industrial inverte essa lógica: em vez de dezenas ou centenas de pontos isolados, um sistema de rastreamento como o V-Track da INSVISION acompanha a sonda de escaneamento e registra a superfície inteira.

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D

O raciocínio por trás da solução

O objetivo central não é acelerar a medição por acelerar. É gerar registro dimensional objetivo que sustente decisões de engenharia e liberação de lote com menos incerteza. Para isso, o escaneamento 3D precisa sair da bancada isolada e entrar no fluxo de liberação existente.

No V-Track da INSVISION, o operador posiciona a peça, o sistema acompanha o movimento do scanner e captura a superfície sem alvos fixos. Os dados seguem direto para o software de comparação, onde a nuvem de pontos é alinhada ao CAD nominal.

A revisão deixa de ser baseada em pontos esparsos: o responsável técnico navega pela malha colorida, identifica regiões acima ou abaixo do toleranciamento GD&T e decide se a peça segue, volta para ajuste ou entra em análise de causa.

O relatório é gerado no mesmo ambiente, com imagens, seções e valores de desvio associados à peça real.

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D

Como o processo se desdobra na prática

A implantação da metrologia 3D industrial segue uma sequência de validação antes da rotina definitiva:

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D
  1. Preparação e validação do ambiente: estabilidade térmica, vibração do piso e iluminação incidente afetam a repetibilidade. Convém avaliar o acabamento superficial — superfícies brilhantes, translúcidas ou muito escuras podem exigir preparo com revelador ou ajuste de exposição.
  1. Fixação e volume de rastreamento: a equipe de qualidade testa o volume de rastreamento do V-Track e a fixação da peça antes de liberar a rotina. Geometrias complexas podem exigir posicionamento específico para cobertura completa sem zonas cegas.
  1. Escaneamento e comparação: o operador executa o escaneamento. O V-Track acompanha o scanner e registra a superfície. A nuvem de pontos é alinhada ao CAD. O software gera mapa de desvios colorido, seções e valores associados à peça real.
  1. Revisão e entrega do relatório: o responsável técnico analisa as regiões com desvio em relação às tolerâncias GD&T. O relatório é entregue no mesmo ambiente. Escaneamento, comparação, revisão e relatório passam a compor um único ciclo de decisão dentro do fluxo de qualidade existente.

Por que o V-Track da INSVISION se encaixa nesse cenário

O V-Track foi desenvolvido para operar próximo à máquina, em ambiente de produção. A ausência de alvos fixos reduz o tempo de preparação e elimina a dependência de referências externas.

Para peças de geometria complexa, essa característica permite inspecionar superfícies de difícil acesso sem reordenações demoradas de medição.

Antes de aprovar o sistema, a equipe de qualidade deve confirmar quais cotas GD&T serão extraídas do relatório e se o alinhamento ao referencial de montagem está correto. Essa validação evita que a metrologia 3D industrial entre em produção com dados pouco confiáveis.

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D

Efeitos observáveis

Com o fluxo de metrologia 3D industrial em operação, o relatório de inspeção deixa de ser uma leitura incompleta de pontos e passa a representar a continuidade da superfície. Regiões com desvios localizados aparecem na malha colorida antes da liberação do lote.

A decisão de aprovação, ajuste ou análise de causa passa a ser sustentada por registro dimensional completo. O prazo de entrega do relatório deixa de depender de setups demorados e reordenação de medições, tornando o fluxo mais direto.

Como reutilizar em cenários semelhantes

A lógica vale para qualquer peça em que a medição por pontos não representa a superfície de forma confiável. Pás de turbina com formas livres, carcaças de bombas com cavidades internas e componentes injetados com geometria orgânica apresentam o mesmo desafio de continuidade dimensional.

A metrologia 3D industrial com rastreamento óptico é candidata natural quando a comparação da nuvem de pontos ao CAD é o entregável principal. Em campo, a equipe deve validar estabilidade térmica, vibração, iluminação e acabamento superficial antes de liberar a rotina definitiva.

INSVISION V-Track - aplicação de digitalização 3D
INSVISION V-Track – aplicação de digitalização 3D

Conclusão

A metrologia 3D industrial com o sistema de rastreamento V-Track da INSVISION altera o fluxo de inspeção de peças complexas. Em vez de pontos isolados, captura a superfície inteira. Em vez de relatórios fragmentados, gera registro dimensional que sustenta decisões de liberação de lote.

A validação prévia do ambiente e do referencial de montagem é parte do processo, não um detalhe periférico. Para equipes de qualidade que lidam com geometrias complexas, prazos apertados e necessidade de rastreabilidade dimensional, esse caminho reduz a incerteza e fortalece o controle de qualidade no chão de fábrica.
