Estratégia de Digitalização 3D de Qualidade Metrológica para Produção de Alta Variedade e Alta Variância

Contexto Industrial e Cenário de Aplicação

Na manufatura de alta variedade, como estampagem automotiva ou aeroespacial fabricação de componentes, o processo de inspeção da primeira peça (FAI) é crítico. Verificar que uma peça recém-produzida corresponde à sua intenção de projeto digital é um guardião da qualidade e da continuidade da produção.

Métodos tradicionais, de ferramentas manuais a scanners ópticos de base fixa, muitas vezes têm dificuldade com as realidades do chão de fábrica moderno: geometrias complexas, instabilidade ambiental e a pressão para minimizar o tempo de inatividade. Isso cria um gargalo, onde o próprio processo de verificação se torna uma fonte de atraso e erro potencial.

Este artigo analisa uma estratégia prática de digitalização 3D para esses ambientes exigentes, com foco em um cenário comum nas cadeias de suprimento automotivas de Nível 1, onde a digitalização 3D robusta é essencial.

Mapeamento de Capacidades e Implantação

Condições de Trabalho Típicas e Principais Pontos Problemáticos

Considere uma célula de produção de grandes painéis de carroceria automotiva ou componentes de matriz estrutural. O fluxo de trabalho típico envolve parar a linha para levar uma primeira peça crítica para um laboratório de metrologia controlado. Alternativamente, os fabricantes tentam digitalização 3D in situ com equipamentos não projetados para o ambiente.

Os desafios centrais são multifacetados:

• Instabilidade ambiental: Flutuações de temperatura perto de células de solda ou da abertura de portões de baía podem causar desvio térmico em equipamentos sensíveis, corrompendo dados de medição durante uma sessão de varredura.
• Complexidade e escala geométrica: Peças com estampagens profundas, rebaixos ou grandes áreas de superfície excedem o campo de visão prático de muitos sistemas portáteis, forçando várias configurações manuais que introduzem erros de registro.
• Fidelidade de dados para conformidade: Nuvens de pontos ruidosas de digitalização 3D de baixa qualidade ou dados que não podem ser facilmente alinhados aos nominais CAD obrigam engenheiros a reconstrução geométrica manual e demorada para gerar relatórios compatíveis com ASME Y14.5 ou ISO 1101.
• Interrupção do processo: O tempo necessário para configuração, varredura e reconciliação de dados reduz diretamente o tempo de atividade da produção, tornando a inspeção abrangente um luxo caro, em vez de uma prática rotineira.

Abordagem de Projeto de Solução de Digitalização 3D

A solução requer mudar de uma mentalidade de metrologia restrita ao laboratório para uma estratégia de digitalização 3D pronta para o chão de fábrica. O objetivo desse fluxo de trabalho de digitalização 3D é capturar dados 3D completos de qualidade metrológica de peças grandes e complexas em condições variáveis com um único fluxo de trabalho eficiente.

Isso depende de um sistema que combina robustez ambiental, captura de dados em alta velocidade e software inteligente que minimiza a intervenção manual da varredura até o relatório.

Processo de Implementação

Um processo otimizado substitui o método antigo fragmentado:

1. Preparação e marcação de alvos: A peça permanece na célula de produção. O operador aplica um conjunto mínimo de alvos fotogramétricos ao redor do componente. O sistema INSVISION usa esses alvos para construir um quadro de referência espacial estável, compensando qualquer movimento menor da peça ou mudanças ambientais durante a varredura.
2. Captura de dados em alta velocidade: Durante o processo de digitalização 3D, o operador se move livremente ao redor da peça, capturando dados 3D densos em alta velocidade. A tecnologia de laser azul proprietária do sistema e a compensação de temperatura ativa mantêm a precisão apesar de mudanças ambientais. Recursos complexos e superfícies grandes são capturados em um conjunto de dados único e unificado.
3. Processamento automatizado de dados: O software de digitalização 3D alinha automaticamente os dados de varredura ao nominal CAD original usando algoritmos de melhor ajuste. Ele então gera mapas de cor de desvio completos e extrai recursos críticos de GD&T diretamente do modelo CAD, comparando-os com a varredura da peça fabricada.
4. Geração e entrega de relatórios: O sistema gera relatórios de inspeção padronizados (PDF, Excel) com gráficos de desvio anotados e status de aprovação/reprovação para todas as tolerâncias. Esse relatório é imediatamente utilizável por auditores de qualidade e se integra diretamente aos sistemas de gerenciamento de qualidade digital.

Como os Produtos INSVISION se Adequam a Este Cenário

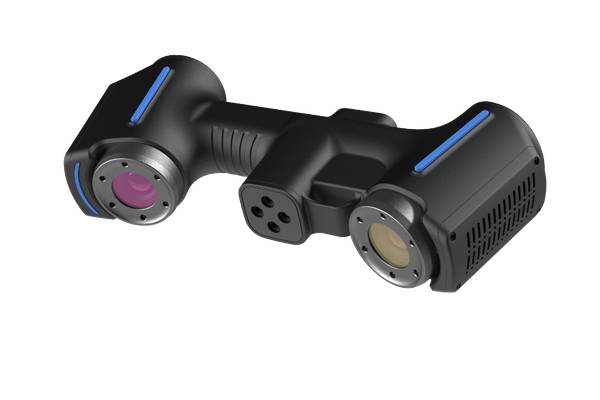

Para essa classe de problema, o scanner de digitalização 3D portátil INSVISION AlphaScan fornece um conjunto específico de capacidades que abordam os pontos problemáticos descritos. Seu projeto prioriza a estabilidade em ambientes instáveis por meio de compensação térmica ativa, evitando desvio de dados. O uso da tecnologia de laser azul melhora o desempenho em superfícies escuras, brilhantes ou complexas comuns em peças de metal estampado e compósitos.

Além disso, sua integração com a fotogrametria para varredura de grande volume garante que os dados de vários ângulos sejam fixados em um único sistema de coordenadas preciso. Isso elimina o erro de registro cumulativo e permite a inspeção de peças maiores que o campo de visão imediato do scanner.

Resultados Observáveis da Digitalização 3D

A adoção dessa estratégia integrada de digitalização 3D gera várias melhorias observáveis. O fluxo de trabalho de configuração única reduz significativamente o tempo total do ciclo de inspeção, permitindo que FAIs sejam concluídos dentro das janelas de produção que anteriormente exigiam horas extras ou paralisações de linha. Os engenheiros gastam menos tempo unindo dados manualmente e reconstruindo geometria, e mais tempo analisando resultados e abordando causas raiz.

A saída direta de relatórios padronizados agiliza o processo de aprovação de qualidade, reduzindo o atrito administrativo e melhorando a preparação para auditorias. Por fim, a digitalização 3D passa de uma atividade especializada e disruptiva para uma parte integrada e repetível do ciclo de qualidade da produção.

Replicação da Metodologia em Vários Setores

A metodologia não se limita à estampagem automotiva. Qualquer setor que lide com componentes grandes, complexos ou de alto valor em ambientes variáveis pode aplicar essa estrutura de digitalização 3D.

• MRO aeroespacial: Inspeção de pás de turbina ou componentes estruturais de fuselagem em hangares ou depósitos de serviço, onde condições não controladas tornam a digitalização 3D confiável crítica.
• Maquinário Pesado e Fabricação: Verificação de soldagens, peças fundidas grandes ou montagens para equipamentos de construção e agrícolas em relação aos modelos de projeto para ajuste e função.
• Energia Eólica: Realização de inspeção em campo da integridade de pás de turbina ou componentes de nacela, onde a portabilidade e a vedação ambiental são tão importantes quanto a precisão.
• Modelos e Ferramentaria: Digitalização de moldes grandes, matrizes e modelos para engenharia reversa, análise de desgaste ou arquivamento digital.

O fio comum é a necessidade de qualidade de dados de nível de laboratório em um ambiente não laboratorial, impulsionada pelo imperativo de tomar decisões mais rápidas e informadas sobre ativos físicos.

Escala da Digitalização 3D em Toda a Empresa

Escalar a digitalização 3D além da fase piloto requer ir além das especificações do equipamento para uma visão holística do processo. A barreira é muitas vezes a incompatibilidade entre as condições controladas assumidas por sistemas de nível básico e a realidade dinâmica dos pisos de fábrica e serviços de campo.

Ao implementar um sistema projetado para estabilidade ambiental, precisão de grande volume e integração perfeita do fluxo de dados, os fabricantes podem transformar a digitalização 3D em um ativo confiável e escalável para garantia de qualidade, reduzindo o tempo até a decisão e fortalecendo o vínculo entre o projeto digital e a produção física.
