Escâner 3D para carros: inspeção dimensional e engenharia reversa automotiva
Escâner 3D para carros: No chão de fábrica, a rotina de medição ainda consome horas que poderiam ser aplicadas em análise de processo.
Principais tarefas com escâner 3D na indústria automotiva
No chão de fábrica, a rotina de medição ainda consome horas que poderiam ser aplicadas em análise de processo.
Um engenheiro de qualidade que precisa validar o ajuste de um para-choque contra a carroceria, por exemplo, geralmente depende de gabaritos dedicados ou máquinas de medir por coordenadas que exigem setup demorado.
O escâner 3D para carros muda essa lógica ao capturar superfícies complexas em minutos, gerando nuvens de pontos que alimentam softwares de comparação com o CAD nominal.
Lista de validação em campo
| Área de foco | Ponto de decisão | Nota de implantação |
|---|---|---|
| Peça-alvo | Validar tamanho, superfície e tolerâncias críticas para a tarefa de escaneamento | Executar um teste completo com uma peça representativa |
| Fluxo de dados | Verificar nuvem de pontos, mapa de desvios e relatório de qualidade | Confirmar formatos de exportação e responsáveis pela revisão |
| Uso em campo | Avaliar treinamento, calibração, iluminação e espaço de trabalho | Registrar o teste como referência para aplicações repetidas |
Na inspeção dimensional de peças plásticas e metálicas, a digitalização permite avaliar empenamento, recuo de material e desvios de forma sem atribuir causa sem dados. Fornecedores de autopeças usam essa abordagem para liberar lotes com mais confiança, reduzindo retrabalho e devoluções.
Já na engenharia reversa de componentes descontinuados, o escaneamento entrega a geometria real para reconstrução de modelos CAD, sem depender de desenhos antigos desatualizados.
Ferramentais de estampagem também se beneficiam. Ao digitalizar a última peça produzida, a equipe identifica regiões com variação acima do tolerado e ajusta o ferramental antes que o desgaste comprometa um lote inteiro.
Em carrocerias completas, a varredura por tracker cobre grandes áreas com referência global, apoiando análises de ajuste entre portas, capôs e para-lamas. Para engenheiros de processo, o ganho está em transformar inspeção em informação acionável, alinhada a práticas de manufatura enxuta e fluxos da Indústria 4.0.
A INSVISION fornece equipamentos e software para inspeção, comparação com CAD e engenharia reversa, cabendo à equipe do cliente operar e interpretar os dados conforme sua rotina de qualidade.
Critérios operacionais que definem a escolha da solução
Como selecionar um escâner 3D para carros sem gerar retrabalho na própria decisão de compra? A resposta não está na ficha técnica isolada, mas na forma como cinco critérios operacionais interagem com a rotina da planta.
O primeiro filtro é o tamanho da peça. Componentes de interior, como difusores de ar e molduras de painel, exigem resolução fina para capturar nervuras e encaixes. Carrocerias completas, por outro lado, demandam área de varredura ampla e estratégia de alinhamento por referências globais.
Usar o mesmo equipamento para os dois extremos raramente funciona bem.
A liberdade de movimentação no local muda tudo. Linhas de produção compactas pedem setups leves, com deslocamento rápido entre estações. Pátios de manutenção ou oficinas com espaço limitado favorecem sistemas que operam bem próximos à superfície, sem necessidade de tripé fixo ou distância mínima longa.
A necessidade de marcadores de referência impacta diretamente o tempo de preparação. Em peças com geometria repetitiva ou superfícies espelhadas, os alvos ajudam a manter a precisão. Já em componentes com muitos detalhes orgânicos, um fluxo sem marcadores reduz a intervenção do operador e acelera a coleta.
O tempo de ciclo exigido para cada inspeção define se a solução será viável em linha ou apenas em laboratório. Operações com takt time curto pedem captura rápida e processamento em segundo plano.
Já a repetibilidade de lotes separa produção em massa de manutenção unitária: no primeiro caso, o desvio entre peças é o centro da análise; no segundo, a comparação com o nominal CAD ou com o estado anterior da própria peça ganha prioridade.
Cada critério influencia o desempenho final da solução. Uma equipe que ignora o espaço físico disponível pode escolher um equipamento tecnicamente capaz, mas operacionalmente inviável.
Por isso, a INSVISION orienta a avaliação a partir do objeto, da tarefa de inspeção e do fluxo de dados que o cliente pretende alimentar, não a partir da folha de especificações.
Rotas de solução INSVISION alinhadas a demandas automotivas
A escolha de um escâner 3D para carros não deveria começar pela ficha técnica, e sim pela combinação entre tarefa, tamanho da peça e restrição operacional. A INSVISION organiza suas categorias de solução exatamente nessa lógica.

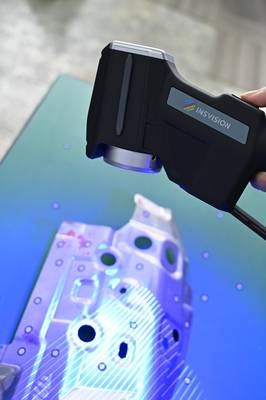

Para inspeção em pontos de produção ou manutenção em campo, as soluções portáteis fazem mais sentido. O operador se desloca até a peça, escaneia regiões críticas e compara com o CAD na própria estação de trabalho.
Em peças de grande porte — carrocerias, chassis, estruturas soldadas — soluções com rastreamento resolvem a limitação de volume, mantendo referência estável mesmo com deslocamento do sensor.
Já em linhas com alto volume e tempo de ciclo reduzido, as soluções automatizadas se integram ao fluxo de produção, com possibilidade de interação com MES e bancos de dados de terceiros.
As equipes dos clientes utilizam os equipamentos para inspeção dimensional, comparação com projetos CAD e engenharia reversa, com compatibilidade a formatos comuns na indústria automotiva. Cada rota atende a um perfil de operação diferente — o ponto é alinhar a categoria certa à necessidade real da planta.
Validação prática: como confirmar o ajuste da solução ao seu processo
É comum assumir que um escâner 3D para carros só se justifica em laboratórios de metrologia com condições controladas. Na prática, a decisão de compra quase sempre se define no chão de fábrica, durante a validação.
O que interessa não é apenas a ficha técnica, mas como o equipamento se comporta dentro do seu fluxo de inspeção, com as peças que a sua equipe realmente produz.
O primeiro passo é escolher uma peça representativa. Não selecione a geometria mais simples para “passar rápido” nem a mais complexa para forçar o limite do sistema.
O ideal é um componente que apareça com frequência na produção, tenha superfícies de difícil acesso ou tolerâncias apertadas, e que hoje consuma tempo relevante da equipe de qualidade. Essa peça servirá como referência para avaliar repetibilidade, cobertura de malha e facilidade de operação.
Em seguida, execute a digitalização nas condições reais de espaço e tempo. Se a peça será medida próxima à linha, valide ali. Se há vibração de equipamentos ao redor, iluminação irregular ou operadores usando luvas, inclua essas variáveis no teste.
Um escâner 3D para carros só demonstra valor quando funciona dentro da rotina, não em um ambiente artificial montado para demonstração.
Avalie também o fluxo de dados. Verifique se os arquivos gerados abrem diretamente nos softwares de CAD, inspeção ou comparação que a equipe já utiliza. Formatos como STL, PLY ou TXT costumam atender bem.
Se houver necessidade de integração com sistemas MES ou bancos de dados de terceiros, confirme se a solução permite desenvolvimento de interações nesse sentido.
Por fim, compare os resultados de inspeção com os requisitos de qualidade do produto. As tolerâncias dimensionais, indicações GD&T e critérios de aceitação devem ser verificados nos relatórios gerados a partir da nuvem de pontos.
Não se trata de buscar precisão absoluta em laboratório, mas de confirmar que o sistema entrega dados confiáveis para a tomada de decisão no seu processo.
A esta linha acompanha essa validação com suporte técnico voltado à configuração da solução para cada operação. Isso inclui ajustes de posicionamento, calibração, definição de parâmetros de digitalização e orientação sobre o uso dos dados nos softwares da equipe.
O objetivo é validar a aplicação dentro da sua realidade, sem promessas quantitativas que não tenham sido comprovadas no seu ambiente.
Checklist de decisão para escolher o escâner 3D automotivo ideal
Antes de fechar qualquer especificação técnica, vale sentar com a equipe de engenharia e qualidade e responder algumas perguntas práticas.
O primeiro ponto é o tipo de tarefa predominante: inspeção dimensional de superfícies complexas, engenharia reversa de componentes legados ou controle de montagem de conjuntos soldados. Cada demanda puxa uma configuração diferente de escâner 3D para carros.
Em seguida, avalie a faixa de tamanho das peças. Suportes pequenos, painéis de porta e estruturas de chassi não exigem a mesma área de captura nem a mesma profundidade de campo.
Restrições de movimentação no chão de fábrica também pesam: célula fechada, braço robótico ou equipamento portátil mudam completamente a abordagem.
O volume de produção e o takt time disponível definem se a solução precisa operar em linha ou se atende por amostragem. Verifique ainda a integração com MES e formatos de exportação como STL e PLY, além dos requisitos de precisão alinhados às normas aplicáveis. A escolha certa vem do processo, não do catálogo.
