Escanear Peça 3D: Princípios, Aplicações e Critérios de Escolha
Entenda como escanear peça 3D captura geometrias complexas, suas vantagens sobre métodos tradicionais e os critérios para selecionar um scanner 3D industrial.
O que significa escanear peça 3D
Escanear uma peça 3D significa capturar a geometria superficial de um objeto físico e convertê-la em um modelo digital de alta densidade — normalmente uma nuvem de pontos ou uma malha poligonal.
Diferente de uma simples fotografia, o processo registra coordenadas tridimensionais (X, Y, Z) de milhões de pontos, preservando formas, volumes e desvios em relação ao modelo nominal.
O princípio de funcionamento mais comum na indústria é a triangulação óptica: um projetor emite um padrão de luz estruturada ou uma linha laser sobre a peça, e uma ou mais câmeras capturam a deformação desse padrão. Com base na geometria conhecida do sistema, o software calcula a posição espacial de cada ponto.
Tecnologias complementares, como a fotogrametria ou o rastreamento por alvos, ampliam o volume de medição e garantem precisão em peças de grande porte.
O resultado é um gêmeo digital que pode ser comparado diretamente ao modelo CAD, gerando mapas de desvio coloridos, relatórios dimensionais e análises de GD&T — em minutos, em vez das horas exigidas por métodos manuais com apalpadores ou gabaritos físicos.
Elementos técnicos que definem o desempenho
A escolha de um sistema de escaneamento 3D industrial não se resume à resolução da câmera. Quatro fatores determinam se a tecnologia atenderá às exigências de um processo produtivo:
| Fator | O que avaliar |
|---|---|
| Acurácia e repetibilidade | Acurácia volumétrica declarada pelo fabricante (ex.: ±0,02 mm) e a repetibilidade entre múltiplos escaneamentos, especialmente relevante em controle estatístico de processo. |
| Velocidade de aquisição | Tempo para capturar uma nuvem de pontos completa. Sistemas baseados em luz estruturada podem adquirir milhões de pontos em segundos, enquanto scanners a laser pontuais são mais lentos, porém eficazes em superfícies de difícil acesso. |
| Robustez a superfícies desafiadoras | Peças brilhantes, escuras ou translúcidas exigem algoritmos de exposição adaptativa ou preparação com spray opacificante. A capacidade de lidar com undercuts e cavidades profundas depende do campo de visão e da flexibilidade de posicionamento. |
| Formato dos dados e integração CAD | A saída deve ser compatível com os softwares de metrologia da planta (malhas STL, nuvens de pontos em formato ASCII ou binário) e permitir alinhamento direto com o modelo nominal para análise de desvio. |
A repetibilidade entre turnos é um ponto frequentemente subestimado. Em ambientes com variação de temperatura, vibração ou múltiplos operadores, sistemas que automatizam o alinhamento e reduzem a intervenção manual tendem a manter a consistência metrológica exigida por normas como ISO 10360 ou ASME B89.
Escaneamento 3D versus métodos tradicionais
Para deixar clara a fronteira técnica, a tabela abaixo contrasta o escaneamento 3D óptico com duas abordagens consagradas na inspeção dimensional:
| Característica | Escaneamento 3D óptico | Medição por apalpador (CMM) | Gabaritos físicos |
|---|---|---|---|
| Densidade de dados | Milhões de pontos por peça | Dezenas a centenas de pontos | Apenas aprovação/reprovação |
| Tempo de inspeção | Minutos | Horas (peças complexas) | Rápido, mas dedicado por peça |
| Flexibilidade geométrica | Alta, captura formas orgânicas e superfícies complexas | Limitada a pontos acessíveis | Restrita ao gabarito fabricado |
| Análise de tendências | Mapas de desvio e relatórios GD&T completos | Relatórios dimensionais pontuais | Dados binários, sem histórico dimensional |
| Custo de setup | Baixo, sem dispositivos dedicados | Programação CNC e fixação | Alto, um gabarito por referência |
O escaneamento 3D não substitui a CMM em todas as situações — medições de tolerâncias submicrométricas ou furos profundos ainda podem exigir apalpadores. A decisão deve considerar o tipo de geometria, o volume de peças e a necessidade de documentação digital completa.
Cenários de alto encaixe:
- Inspeção de primeira peça (FAI) em componentes fundidos, forjados ou usinados, reduzindo o ciclo de verificação de horas para minutos e eliminando a dependência de dispositivos customizados.
- Peças de parede fina e geometrias complexas na indústria aeroespacial, onde a deformação durante a fixação inviabiliza métodos de contato.
- Manufatura aditiva: validação dimensional de peças impressas contra o modelo original, identificando empenamentos ou inconsistências de densidade antes da montagem.
- Documentação de condição atual em manutenção de turbinas e equipamentos industriais, servindo como registro para planejamento de reparos e comprovação de conformidade pós-intervenção.
Situações em que o escaneamento 3D encontra limitações:
- Superfícies transparentes ou espelhadas sem preparação adequada (aplicação de spray revelador).
- Peças com cavidades extremamente profundas e estreitas, onde o acesso óptico é bloqueado.
- Tolerâncias na casa de poucos mícrons, que exigem CMM de alta precisão em ambiente controlado.
- Ambientes com vibração excessiva ou variação térmica não compensada, que degradam a acurácia de qualquer sistema óptico.
Critérios para selecionar um sistema de escaneamento 3D
Antes de investir, engenheiros de qualidade e integradores devem responder a três perguntas práticas:
- Qual é a tolerância real que preciso verificar? A regra prática da metrologia é que o equipamento deve ter acurácia pelo menos quatro vezes melhor que a tolerância a ser controlada. Se a peça exige ±0,1 mm, um scanner com acurácia de ±0,02 mm é adequado; para ±0,01 mm, a escolha se torna mais restrita.
- O scanner se integra ao meu fluxo de GD&T existente? Verifique se o software gera relatórios de desvio diretamente no formato usado pela sua equipe e se suporta alinhamentos como RPS (Reference Point System) ou best-fit, comuns na indústria automotiva.
- Consigo testar com peças reais do meu mix produtivo? A validação mais confiável é escanear três a cinco peças representativas do portfólio, incluindo as geometrias mais desafiadoras, e comparar os resultados com o método atual. Esse teste revela rapidamente se a tecnologia se encaixa sem necessidade de reformular processos inteiros.
Como a INSVISION se posiciona nesse cenário técnico

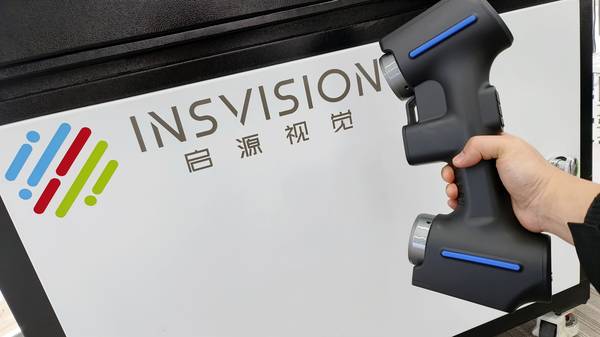

A INSVISION desenvolve plataformas de escaneamento 3D que atacam três gargalos comuns na inspeção industrial: a dependência de gabaritos físicos customizados, o tempo de ciclo do desvio CAD e a variabilidade entre turnos. Os sistemas da INSVISION utilizam algoritmos de al
