Como avaliar compact scan em inspeção industrial
compact scan: Contexto da fábrica e necessidade de medição Contexto da fábrica e necessidade de medição Em muitas linhas de produção, a inspeção dimensional.
Contexto da fábrica e necessidade de medição
Contexto da fábrica e necessidade de medição
Em muitas linhas de produção, a inspeção dimensional ainda acontece em um ritmo diferente do restante do processo. A usinagem entrega lotes em horas, mas a validação dimensional pode levar dias, especialmente quando envolve geometrias complexas, superfícies de forma livre ou regiões internas de difícil acesso.
Lista de validação em campo
| Área de foco | Ponto de decisão | Nota de implantação |
|---|---|---|
| Peça-alvo | Validar tamanho, superfície e tolerâncias críticas para a tarefa de escaneamento | Executar um teste completo com uma peça representativa |
| Fluxo de dados | Verificar nuvem de pontos, mapa de desvios e relatório de qualidade | Confirmar formatos de exportação e responsáveis pela revisão |
| Uso em campo | Avaliar treinamento, calibração, iluminação e espaço de trabalho | Registrar o teste como referência para aplicações repetidas |
O resultado é um gargalo conhecido: a qualidade tenta acompanhar a produção, mas os instrumentos tradicionais não oferecem densidade de dados suficiente para decisões rápidas.
A pressão vem de várias frentes. Clientes do setor automotivo e aeroespacial exigem relatórios dimensionais completos, não apenas medidas pontuais. Auditorias internas cobram rastreabilidade e repetibilidade.
A engenharia precisa de malhas digitais para comparar a peça real com o modelo CAD e identificar desvios antes que virem sucata ou retrabalho.
Nesse cenário, paquímetros, micrômetros e até máquinas de medir por coordenadas atendem parte da demanda, mas deixam lacunas quando a peça tem curvaturas contínuas, paredes finas ou regiões que não podem ser acessadas por apalpador.
O que muda com um compact scan é a forma de coletar dados. Em vez de pontos isolados, o scanner captura nuvens de pontos densas em poucos minutos. Isso permite que a equipe de qualidade gere mapas de desvio completos, identifique tendências de processo e libere lotes com mais confiança.
Para fábricas que trabalham com tolerâncias apertadas e prazos curtos, essa diferença não é apenas conveniência: é a diferença entre detectar um problema na primeira peça ou descobri-lo no cliente.

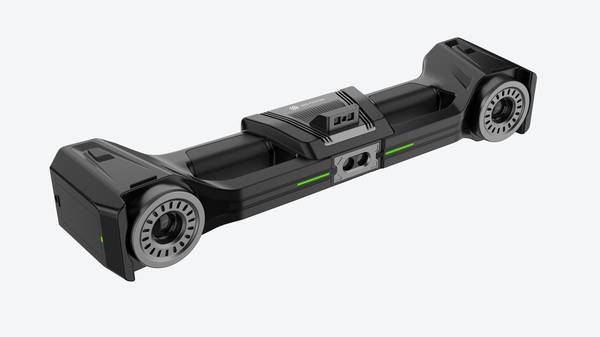

A INSVISION entra exatamente nesse ponto. Seus scanners industriais compactos foram pensados para operar dentro de fluxos de inspeção já existentes, sem exigir reestruturação completa do laboratório de metrologia.
O equipamento pode ser levado até a célula de produção, reduzindo o tempo de deslocamento da peça e permitindo que a medição acompanhe o ritmo real da fábrica.
Para engenheiros de qualidade, isso representa menos tempo de espera por dados e mais capacidade de agir sobre desvios enquanto a produção ainda está em andamento.
Onde a medição tradicional chega ao limite
Onde a medição tradicional chega ao limite
Em um fluxo de controle dimensional convencional, a lógica é relativamente previsível: a peça chega à bancada, o inspetor posiciona o paquímetro, o micrômetro ou o relógio comparador sobre alguns pontos predefinidos e registra os desvios em relação ao desenho.
Esse processo funciona bem enquanto a geometria é prismática, os planos de referência são acessíveis e a tolerância permite alguma folga operacional. O problema aparece quando o desenho deixa de ser simples.
Em geometrias complexas — superfícies orgânicas, raios de transição, cavidades profundas, nervuras internas ou regiões de difícil acesso — a medição por contato esbarra em limitações físicas.
A ponta do aparelho simplesmente não alcança o fundo de um canal, não acompanha uma curvatura composta ou não consegue apoiar-se de forma estável sem deformar a superfície.
O inspetor passa a depender de gabaritos dedicados, que custam caro, demoram a ficar prontos e atendem apenas a uma referência específica de produto.
Há ainda a questão da continuidade de dados. Um paquímetro entrega pontos isolados. Um relógio comparador entrega leituras locais. Nenhum dos dois oferece uma visão contínua do desvio ao longo de toda a superfície.
Para um engenheiro de qualidade que precisa entender como uma face inteira se comporta em relação ao datum, pontos esparsos obrigam a inferência. E inferência, em inspeção dimensional, é sinônimo de risco.
O terceiro fator é o prazo. Quando o ferramental chega do fornecedor e a produção está parada aguardando liberação, cada hora de inspeção conta.
Medir manualmente dezenas de cotas críticas, preencher relatórios, consolidar dados em planilha e ainda lidar com retrabalho de medição por erro de posicionamento consome dias. Em muitos casos, o gargalo não é a máquina-ferramenta nem o centro de usinagem. É a bancada de medição.
É exatamente nesse ponto que o compact scan entra no fluxo. A proposta não é substituir todos os instrumentos tradicionais, mas cobrir as situações em que eles deixam de ser eficientes.
Um scanner 3D compacto captura a superfície inteira de uma só vez, gera uma nuvem de pontos densa e permite comparar o resultado real contra o modelo CAD nominal — sem depender de contato físico, sem exigir gabaritos sob medida e sem limitar a análise a meia dúzia de pontos.
A INSVISION posiciona seus scanners 3D industriais justamente nessa lacuna: equipamentos que entram no fluxo de qualidade existente, complementam os instrumentos de contato e entregam o dado contínuo que a geometria complexa exige.
O valor não está em abandonar o paquímetro, mas em saber quando ele deixou de ser a ferramenta certa para a tarefa.
Como o escaneamento 3D entra no fluxo
Como o escaneamento 3D entra no fluxo
Uma dúvida comum entre engenheiros de qualidade é: o escaneamento 3D substitui o processo atual ou apenas adiciona mais uma etapa? Na prática, a segunda opção é a mais realista. O equipamento não elimina o fluxo de inspeção existente;
ele entrega dados que alimentam as etapas seguintes com mais densidade e rastreabilidade.
O ponto de entrada mais natural costuma ser a comparação dimensional. A peça escaneada gera uma malha que é alinhada ao CAD nominal ou a uma peça de referência. O software calcula desvios ponto a ponto, produzindo mapas de cores que mostram onde a geometria está fora da tolerância.
Esse mapa já é uma revisão visual: o inspetor identifica rapidamente regiões críticas, sem depender apenas de medidas isoladas.
Em seguida, o relatório consolida os desvios, as tolerâncias GD&T e as imagens de referência em um documento único. Isso muda a dinâmica com clientes e fornecedores, porque o relatório deixa de ser uma lista de números e passa a mostrar a condição real da superfície.
A INSVISION oferece scanners industriais que se encaixam nesse fluxo justamente por priorizarem a entrega de malhas densas e comparáveis, sem exigir que a equipe abandone o CMM ou os calibradores que já funcionam bem. O escaneamento entra como fonte de dados, não como substituto obrigatório.
Pontos de validação antes da implantação
Pontos de validação antes da implantação
Antes de levar um compact scan para o chão de fábrica, vale separar o que o equipamento resolve bem daquilo que depende de preparação. O fluxo típico começa na bancada de inspeção: a peça chega, o operador define a estratégia de digitalização e o sistema gera uma nuvem de pontos ou malha para comparação com o nominal.
O compact scan entra bem quando a peça tem geometria complexa, reentrâncias ou superfícies de difícil acesso para apalpadores convencionais. Em cenários de controle dimensional, a equipe deve verificar se o volume de medição cobre a peça sem exigir reposicionamento excessivo.
Peças muito pequenas com tolerâncias apertadas pedem atenção à resolução e à estabilidade térmica do ambiente. Já componentes grandes, como estruturas soldadas ou carcaças fundidas, podem demandar múltiplas tomadas e alinhamento por alvos ou features de referência.
Em campo, três pontos merecem validação antes da implantação. O primeiro é a condição superficial: superfícies brilhantes, escuras ou translúcidas normalmente exigem aplicação de pó revelador ou spray opacificante.
Sem isso, o retorno óptico fica irregular e a malha perde densidade justamente onde a tolerância é crítica. O segundo ponto é a referência de alinhamento. Se a peça não tiver furos, planos ou prismas bem definidos, o operador precisa planejar alvos adesivos ou dispositivos de fixação.
O terceiro é o ambiente: vibração de prensas próximas, variação brusca de temperatura e iluminação intensa interferem na repetibilidade. Em inspeção de primeiro artigo, por exemplo, convém estabilizar a peça e o scanner antes da coleta.
A INSVISION posiciona o compact scan como parte de um fluxo de qualidade já existente, não como um elemento isolado. O dado gerado alimenta softwares de comparação com CAD, relatórios dimensionais e arquivos de engenharia reversa.
Para a equipe de metrologia, isso significa validar também o formato de saída: malha STL, nuvem de pontos ou relatório de desvios com mapa de cores. Vale confirmar se o parque atual de softwares aceita esses formatos sem conversões demoradas.
Em aplicações de manutenção ou MRO, onde a peça de referência nem sempre tem desenho atualizado, o compact scan ajuda a reconstruir a geometria real. Mas isso só funciona se a equipe definir previamente o critério de aceite: desvio máximo admissível, regiões críticas e malha de referência.
O ganho prático aparece quando o equipamento reduz o tempo entre a coleta e a decisão de engenharia. Em vez de esperar um relatório externo, o operador vê o desvio ainda na bancada e ajusta o processo.
Para fábricas com lean manufacturing ou células de inspeção descentralizadas, o compact scan permite levar a medição até a peça, em vez de deslocar a peça até a máquina de medir. A recomendação é começar com um lote piloto, comparar os resultados com o método atual e documentar as diferenças.
Isso evita que a implantação vire uma substituição prematura de equipamento sem critério técnico.
